3.1.11 DH-XVR1B04 / DH-XVR1B04H / DH-XVR1B08 / DH-XVR1B08H
/ DH-XVR1B16 / DH-XVR1B16H
3.2 3.2

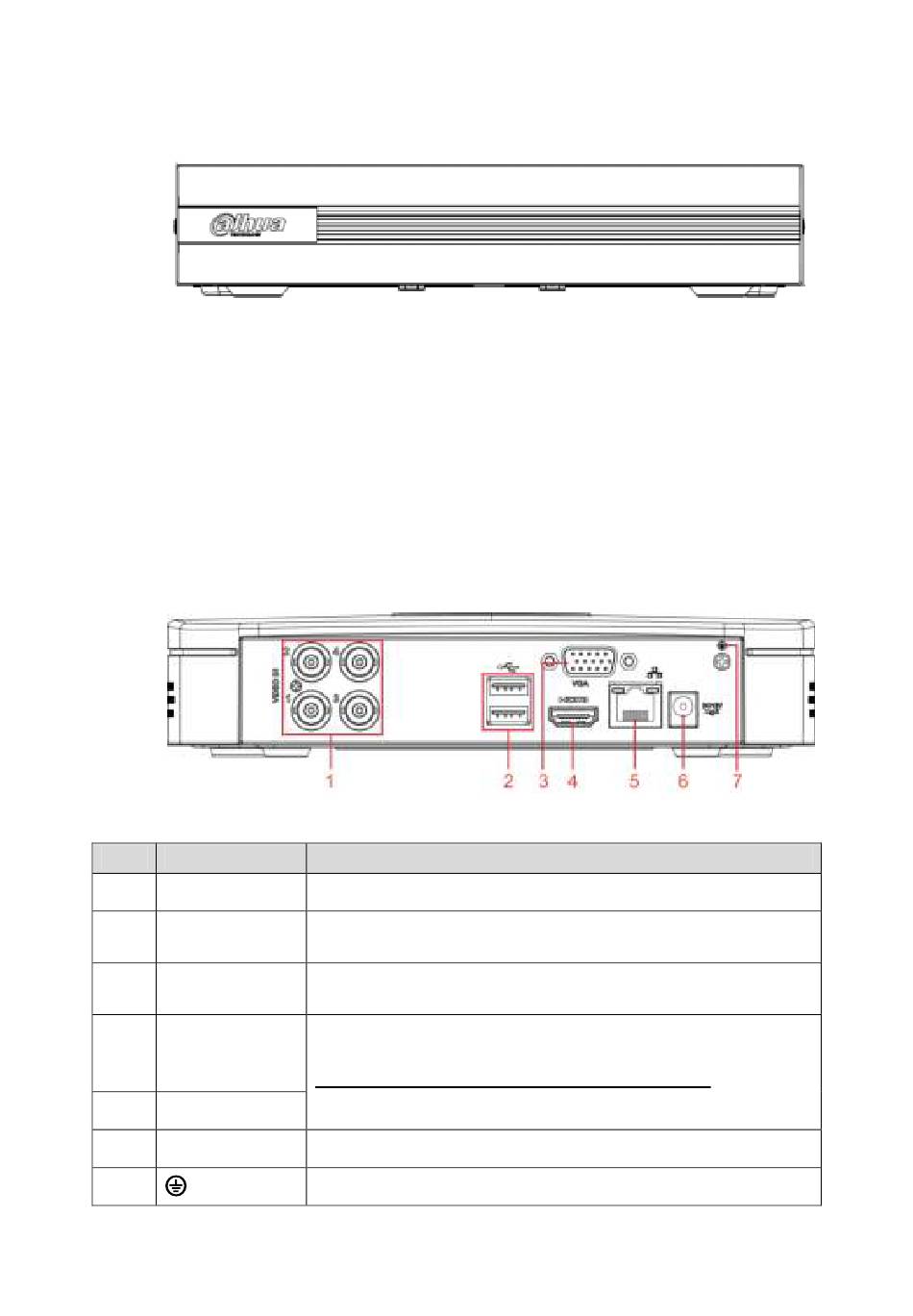

Panel trasero

Panel trasero
3.2.1 DH-XVR5108C-X / DH-XVR5104C-4KL-X / DH-XVR5104C-X /
DH-XVR4104C-X / DH-XVR4108C-X / DH-XVR5104C-X1 /

DH-XVR4104C-X1 / DH-XVR4108C-X1

No.
Nombre del puerto
1
Puerto de entrada de video
2
Puerto USB
3
Puerto VGA
Puerto HDMI
4 4
Puerto de red
5 5
6 6 Puerto de entrada de energía
7 7
Figura 3-11
Función
Se conecta a la cámara analógica para ingresar la señal de video.
Se conecta a dispositivos externos como dispositivos de almacenamiento USB, teclado y
mouse.
Emite datos de video analógico a la pantalla conectada con puerto VGA.
Puerto de salida de señal de audio y video de alta definición. El puerto emite el
video de alta definición sin comprimir y
datos de audio multicanal a la pantalla conectada con puerto HDMI.
Se conecta al puerto Ethernet.
Entradas de corriente continua de 12V.
Terminal de tierra.
Tabla 3-11
