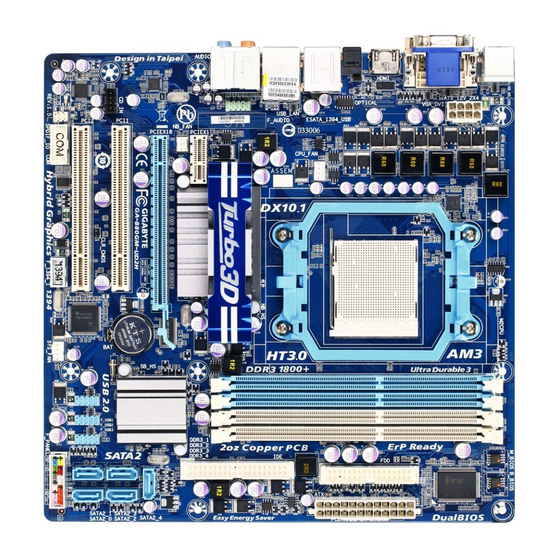

- Página 1 GA-880GM-UD2H/ GA-880GM-US2H Placa base con zócalo AM3 para procesador AMD Phenom II/procesador AMD Athlon ™ ™ Manual de usuario Rev. 1 0...
-
Página 2: Tabla De Contenido
Instalación de una tarjeta de expansión ............12 1-6 Configurar ATI Hybrid CrossFireX™ ...............13 Conectores del panel posterior ..............14 Conectores internos ..................17 Para más información sobre el uso de este producto, por favor consulte la versión completa del manual de usuario (Inglés) en el sitio web de GIGABYTE. - 2 -... -
Página 3: Capítulo 1 Instalación Del Hardware
Capítulo 1 Instalación del hardware Precauciones de instalación La placa base contiene numerosos y delicados componentes y circuitos electrónicos que pueden resultar dañados como consecuencia de descargas electrostáticas (ESD). Antes de realizar la instalación, lea atentamente el manual de usuario y siga estos procedimientos: No retire ni rompa las etiquetas del número de serie de la placa base ni de la garantía • proporcionada por el distribuidor antes de realizar la instalación. Estas etiquetas son necesarias para la validez de la garantía. Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la •... -
Página 4: Especificaciones Del Producto
Microprocesador Admite procesadores AM3: Š AMD Phenom II/AMD Athlon ™ ™ (Visite el sitio Web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria admitidos más recientes.) 5200 MT/s Š HyperTransport Chipset North Bridge: AMD 880G Š... - Página 5 Integrado en el conjunto de chips South Bridge Š Hasta 12 puertos USB 2.0/1.1 (6 en el panel posterior y 6 a través de soportes USB conectados a las bases de conexiones USB) IEEE 1394 Chip T.I. TSB43AB23 Š Hasta 2 puertos IEEE 1394a (1 en el panel posterior, 1 a través del soporte IEEE 1394a conectado a las bases de conexiones IEEE 1394a internas) Conectores...
- Página 6 Supervisión de Detección del voltaje del sistema Š hardware Detección de la temperatura del microprocesador y del sistema Š Detección de la velocidad del ventilador del microprocesador y del sistema Š Advertencia de calentamiento del microprocesador Š Advertencia de fallo del ventilador del microprocesador y del sistema Š...
-
Página 7: Instalación Del Microprocesador Y Su Disipador
Instalación del microprocesador y su disipador Lea las siguientes instrucciones antes de instalar el microprocesador: Asegúrese de que la placa base admite el microprocesador. • (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de microprocesadores admitidos.) Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente • eléctrica antes de instalar el microprocesador para evitar daños en el hardware. Identifique el contacto número uno del microprocesador. El microprocesador no se puede • insertar si no se coloca correctamente. (También puede identificar las muescas que se encuentran en ambos lados del microprocesador y las indicaciones de alineación que figuran en el zócalo de éste.) Aplique una capa fina y uniforme de compuesto térmico en la superficie del microprocesador. • • No encienda el equipo si el disipador de calor del microprocesador no está instalado. De lo contrario, el microprocesador puede sobrecalentarse y resultar dañado. - Página 8 B. S iga los pasos que se indican a continuación para instalar correctamente el microprocesador en su zócalo situado en la placa base. Antes de instalar el microprocesador y para evitar dañarlo, asegúrese de apagar el equipo y de • desenchufar del cable de alimentación de la toma de corriente eléctrica. No fuerce la CPU en su zócalo. La CPU no se puede encajar si no se coloca correctamente. • Oriente correctamente la CPU si no puede encajarla. Paso 1: Levante completamente la palanca de bloqueo del zócalo de la Zócalo del CPU. microprocesador Palanca de bloqueo Paso 2: Alinee el contacto uno de la CPU (marca con un pequeño triángulo) con la marca de triángulo del zócalo de la CPU e inserte suavemente dicha CPU en el zócalo. Asegúrese de que los contactos de la CPU encajan perfectamente en sus orificios. Una vez posicionada la CPU en su zócalo, coloque un dedo en el medio de la misma y baje la palanca de bloqueo hasta que quede completamente asegurada en su posición de bloqueo.
- Página 9 1-3-2 Instalación del disipador del microprocesador Siga los pasos que se indican a continuación para instalar correctamente el disipador de la CPU en esta. (En el siguiente procedimiento se utiliza el disipador de GIGABYTE como ejemplo.) Paso 1: Paso 2: Coloque el disipador de la CPU en ésta. Aplique una capa fina y uniforme de compuesto térmico en la superficie del microprocesador instalado. Paso 3: Paso 4: Enganche el broche del disipador de la CPU a Gire el asa de la leva desde el lado izquierdo la agarradera de montaje a un lado del soporte hacia el lado derecho (como se muestra en la de sujeción. En el otro lado, empuje hacia abajo imagen anterior) para que quede bloqueado en y en vertical el broche del disipador de la CPU su posición. (Consulte el manual de instalación...
-
Página 10: Instalación De La Memoria
Instalación de la memoria Lea las siguientes instrucciones antes de instalar la memoria: Asegúrese de que la placa base es compatible con la memoria. Es recomendable utilizar una • memoria de la misma capacidad, marca, velocidad y procesadores. (Visite el sitio Web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria admitidos más recientes.) Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente • eléctrica antes de instalar la memoria para evitar daños en el hardware. Los módulos de memoria tienen un diseño inequívoco y sencillo. Un módulo de memoria se • puede instalar sólo en una posición. Si no puede insertar la memoria, cambie el sentido de colocación. 1-4-1 Configuración de memoria de canal dual Esta placa base proporciona cuatro zócalos de memoria DDR3 y admite la tecnología de canal dual. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y capacidad de la misma. Si habilita el modo de memoria de canal dual, el ancho de banda de memoria original se duplicará. Los cuatro zócalos de memoria DDR3 se dividen en dos canales y cada uno de ellos tiene dos zócalos de memoria según se indica a continuación:... -
Página 11: Instalación De Un Módulo De Memoria
1-4-2 Instalación de un módulo de memoria Antes de instalar un módulo de memoria y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. Los módulos DIMM DDR3 y DDR2 no son compatibles con los módulos DIMM DDR. Asegúrese de instalar módulos DIMM DDR3 en esta placa base. Muescas DDR3 DIMM Un módulo de memoria DDR3 tiene una muesca, de forma que solamente puede encajarse en una posición. Siga los pasos que se indican a continuación para instalar correctamente los módulos de memoria en sus zócalos. Paso 1: Tenga en cuenta la orientación del módulo de memoria. Despliegue los broches de sujeción situados en ambos extremos del zócalo de memoria. Coloque el módulo de memoria en el zócalo. Tal y como se indica en la imagen de la izquierda, coloque los dedos en la parte superior del borde de la memoria, presiónela hacia abajo e... -
Página 12: Instalación De Una Tarjeta De Expansión
Instalación de una tarjeta de expansión Lea las siguientes instrucciones antes de instalar una tarjeta de expansión: Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el • manual incluido con la tarjeta de expansión. Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente • eléctrica antes de instalar una tarjeta de expansión para evitar daños en el hardware. Ranura PCI Express x1 Ranura PCI Express x16 Ranura PCI Siga los pasos que se indican a continuación para instalar correctamente la tarjeta de expansión en la ranura de expansión. 1. Identifique una ranura de expansión compatible con la tarjeta. Quite la tapa metálica de la ranura del panel posterior del chasis. 2. Alinee la tarjeta con la ranura y presione hacia abajo aquélla hasta que esté completamente asentada en la ranura. 3. Asegúrese de que los contactos metálicos de la tarjeta están completamente insertados en la ranura. -
Página 13: Configurar Ati Hybrid Crossfirex
1-6 Configurar ATI Hybrid CrossFireX ™ Combinando la unidad de procesamiento de gráficos (GPU) con una tarjeta gráfica discreta, la tecnología ATI Hybrid CrossFireX puede proporcionar un rendimiento significativamente superior para la plataforma AMD. Lea la siguiente proporcionan instrucciones para configurar un sistema ATI Hybrid CrossFireX. A. Requisitos del sistema - Sistema operativo Windows 7/Vista - Una placa base que admita la tecnología ATI Hybrid CrossFireX y el controlador correcto... -
Página 14: Conectores Del Panel Posterior
Conectores del panel posterior Puerto USB (2.0/1.1) El puerto USB admite la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB, como por ejemplo un teclado y ratón USB, una impresora USB, una unidad flash USB, etc. Puerto para de teclado o ratón PS/2 Utilice este puerto para conectar un teclado PS/2 o ratón PS/2. Puerto D-Sub El puerto D-Sub admite un conector D-Sub de 15 contactos. Conecte un monitor que admita conexión D-Sub a este puerto. Puerto DVI-D (Nota 2) (Nota 3) El puerto DVI-D cumple la especificación DVI-D y admite una resolución máxima de 1920x1200 (las resoluciones reales admitidas dependen del monitor utilizado). Conecte un monitor que admita conexión DVI-D a este puerto. Puerto HDMI (Nota 2) HDMI (High-Definition Multimedia Interface, es decir, Interfaz Multimedia de Alta Definición) proporciona una interfaz de audio y vídeo completamente digital para transmitir las señales de audio y vídeo no comprimidas y es compatible con HDCP. Conecte el dispositivo de audio y vídeo HDMI a este puerto. La tecnología HDMI admite una resolución máxima de 1920x1200 pero las resoluciones reales admitidas dependen del monitor que se utilice. Después de instalar el dispositivo HDMI, asegúrese de que dicho dispositivo es el •... - Página 15 A. Configuraciones de dos pantallas: Esta placa base proporciona tres puertos de salida de vídeo: DVI-D, HDMI y D-Sub. En la tabla siguiente se muestran las configuraciones de dos pantallas admitidas. Combinación Se admite o no se admite pantallas DVI-D + D-Sub Sí DVI-D + HDMI HDMI + D-Sub Sí B. Reproducción de DVD HD y discos Blu-ray: Para obtener la mejor calidad de reproducción cuando reproduzca DVD HD o discos Blu-ray, consulte los requisitos del sistema recomendados que se indican a continuación. Obviamente, puede mejorar dichos requisitos. Memoria: Dos módulos de memoria DDR3 1066 de 1 GB con el modo de canal dual habilitado. • Configuración del BIOS: al menos 256 MB de tamaño de búfer de fotogramas UMA (consulte • el capítulo 2, "Configuración del BIOS", "Funciones avanzadas del BIOS" para obtener más información). Software de reproducción: CyberLink PowerDVD 8.0 o posterior (Nota: asegúrese de que la • función de aceleración por hardware está habilitada.) Monitores compatibles con HDCP • Conector de salida S/PDIF óptico Este conector proporciona salida de audio digital a un sistema de audio externo compatible con audio óptico digital. Antes de usar esta función, asegúrese de que el sistema de audio proporciona un...
- Página 16 2 canales. Este conector puede ser utilizado para conectar altavoces frontales en una configuración de audio 4/5.1/7.1. Conector de entrada de micrófono (rosa) Es el conector de entrada de micrófono predeterminado. Los micrófonos deben estar enchufados a este conector. Además de la configuración predeterminada de los altavoces, los conectores de audio ~ pueden reconfigurar para realizar diferentes funciones a través del software de audio. Solamente los micrófonos DEBEN seguir estando enchufados al conector Entrada de micrófono ( ). Consulte las instrucciones sobre la configuración de un sistema de audio de 2, 4, 5.1 y 7.1 canales en el capítulo 5, "Configuración de audio de 2, 4, 5.1 y 7.1 canales". j Solamente para el modelo GA-880GM-UD2H k Solamente para el modelo GA-880GM-US2H Instalación del hardware - 16 -...
-
Página 17: Conectores Internos
Conectores internos 4 16 ATX_12V_2X4 F_AUDIO CD_IN CPU_FAN SPDIF_IO SYS_FAN F_USB1/F_USB2/F_USB3 F_1394_1 SATA2_0/1/2/3/4 CLR_CMOS F_PANEL Lea las siguientes instrucciones antes de conectar dispositivos externos: En primer lugar, asegúrese de que los dispositivos son compatibles con los conectores a los • que desea enchufarlos. Antes de instalar los dispositivos, asegúrese de apagarlos y desconecte también su PC. • Desenchufe el cable de alimentación de la toma de corriente eléctrica para evitar daños en los dispositivos. Después de instalar el dispositivo y antes de encender el equipo, asegúrese de que el cable de • aquél se ha enchufado perfectamente al conector de la placa base. - 17 - Instalación del hardware... - Página 18 1/2) A TX_12V_2X4/ATX (conector de alimentación de 12V 2x4 y conector de alimentación principal 2x12) Mediante el conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de enchufar el conector de alimentación, asegúrese de que la fuente de alimentación está apagada y que todos los dispositivos están correctamente instalados. El conector de alimentación posee un diseño inequívoco y sencillo. Enchufe el cable de la fuente de alimentación al conector de alimentación en la posición correcta. El conector de alimentación de 12V suministra corriente principalmente al microprocesador. Si el conector de alimentación de 12V no está...
- Página 19 3/4) CPU_FAN/SYS_FAN (bases de conexiones para los ventiladores) La placa base tiene una base de conexiones de 4 contactos para los ventiladores de la CPU (CPU_FAN) y una base de conexiones de 4 contactos para el ventilador del sistema (SYS_FAN). La mayoría de las bases de conexiones de ventilador tienen un diseño de inserción inequívoco y sencillo. Al conectar el cable de un ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de toma de tierra). La placa base admite el control de la velocidad del ventilador del microprocesador, lo que requiere el uso de un ventilador de microprocesador con un diseño para tal funcionalidad. Para conseguir una disipación de calor óptima, es recomendable instalar un ventilador de sistema dentro del chasis. CPU_FAN: Contacto Definición TIERRA...
- Página 20 6) IDE (conector IDE) El conector IDE admite hasta dos dispositivos IDE, como por ejemplo unidades de disco duro y unidades ópticas. Antes de conectar el cable IDE, localice la muesca de identificación inequívoca que se encuentra en el conector. Si desea conectar dos dispositivos IDE, recuerde establecer los puentes y el cableado conforme a la función de dichos dispositivos (maestro o esclavo, por ejemplo). (Para obtener más información sobre el establecimiento de las configuraciones maestro y esclavo para los dispositivos IDE, lea las instrucciones de los fabricantes de los dispositivos.) 7) S ATA2_0/1/2/3/4 (conectores SATA de 3Gb/s, controlados por el conjunto de AMD SB710) Los conectores SATA cumplen la norma SATA de 3Gb/s y son compatibles con la norma SATA de 1,5Gb/s. Cada conector SATA admite un solo dispositivo SATA. El controlador AMD SB710 admite las configuraciones RAID 0, RAID 1, RAID 10 y JBOD. Consulte el capítulo 5, "Configuración de unidades de disco duro SATA" para obtener instrucciones sobre la configuración de una matriz RAID. Contacto Definición SATA2_4 TIERRA TIERRA SATA2_3 SATA2_2 TIERRA SATA2_1 SATA2_0 Conecte el extremo con forma de L del...
- Página 21 8) F_PANEL (Base de conexiones del panel frontal) Conecte el conmutador de alimentación, el interruptor de reinicio, el altavoz, el conmutador o sensor de manipulación del chasis y el indicador del estado del sistema del chasis a esta base de conexiones conforme a las asignaciones de contactos que se muestra a continuación. Observe los contactos positivo y negativo antes de enchufar los cables. Conmutador de LED de mensaje, alimentación alimentación y suspensión Altavoz...
- Página 22 9) F_AUDIO (base de conexiones de audio del panel frontal) La base de conexiones del panel frontal de audio admite audio de alta definición de Intel (HD) y audio AC’97. Puede conectar el módulo de audio del panel frontal del chasis a esta base de conexiones. Asegúrese de que las asignaciones de los hilos del conector del módulo coinciden con las asignaciones de los contactos de la base de conexiones de la placa base. Si conecta incorrectamente el conector del módulo y la base de conexiones de la placa base, el dispositivo no funcionará e incluso puede resultar dañado.
- Página 23 11) SPDIF_IO (Base de conexiones de entrada/salida S/PDIF) Esta base de conexiones admite entrada y salida S/PDIF digital. Mediante un cable de entrada y salida S/PDIF opcional, esta base de conexiones se puede conectar a un dispositivo de audio que admita salida de audio digital y un sistema de audio que admita entrada de audio digital. Para adquirir el cable de entrada y salida S/PDIF opcional, póngase en contacto con su distribuidor local. Contacto Definición Alimentación Sin contacto SPDIF SPDIFI TIERRA TIERRA 12) F_USB1/F_USB2/F_USB3 (Bases de Conexiones USB) Las bases de conexiones cumplen la especificación USB 2.0/1.1. Cada base de conexiones USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para adquirir dicho soporte, póngase en contacto con el distribuidor local. Contacto Definición Alimentación (5V) Alimentación (5V) USB DX- USB DY- USB DX+ USB DY+ TIERRA TIERRA Sin contacto No enchufe el cable del soporte IEEE 1394 (2x5 contactos) a la base de conexiones USB. • Antes de instalar el soporte USB y para evitar dañarlo, asegúrese de apagar el equipo y de • desenchufar el cable de alimentación de la toma de corriente eléctrica. - 23 - Instalación del hardware...
- Página 24 13) F_1394_1 (base de conexiones IEEE 1394a) Las bases de conexiones cumplen la especificación IEEE 1394a. El cabezal IEEE 1394a puede proporcionar sólo un puerto IEEE 1394a a través de un soporte IEEE 1394a opcional. Para comprar el soporte opcional IEEE 1394a, por favor, póngase en contacto con su vendedor local. Contacto Definición TPA+ TPA- TIERRA TIERRA TPB+ TPB- Alimentación (12V) Alimentación (12V) Sin contacto TIERRA No enchufe el cable del soporte USB en el cabezal IEEE 1394a. • Antes de instalar el soporte IEEE 1394a, asegúrese de haber apagado su ordenador y de • haber desenchufado el cable de alimentación de la toma de corriente para evitar daños al soporte IEEE 1394a. Para conectar un dispositivo IEEE 1394a, enchufe un extremo del cable de dicho dispositivo •...
- Página 25 15) CLR_CMOS (puente para borrar la memoria CMOS) Utilice este puente para borrar los valores de la memoria CMOS (por ejemplo, la información de la fecha y la configuración de la BIOS) y restablecer los valores predeterminados de fábrica de dichos valores. Para borrar los valores de la memoria CMOS, coloque un puente en los dos contactos para cortocircuitarlos temporalmente o utilice un objeto metálico como un destornillador para tocar dichos contactos durante unos segundos. Abiertos: normal Cortocircuitados: borrar los valores de la memoria CMOS Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente • eléctrica antes de borrar los valores de la memoria CMOS. Después de borrar los valores de la memoria CMOS y antes de encender el equipo, • asegúrese de quitar el puente entre los dos contactos. Si no sigue estas instrucciones, la placa base puede resultar dañada. Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los • valores predeterminados de fábrica (seleccione Load Optimized Defaults (Cargar valores predeterminados optimizados)) o defina manualmente dicha configuración (consulte el capítulo 2, “Configuración de la BIOS", para obtener información sobre la configuración de la BIOS).
- Página 26 Instalación del hardware - 26 -...
