Version 1.0
Published January 2020
Copyright©2020 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

Tabla de contenido
loading

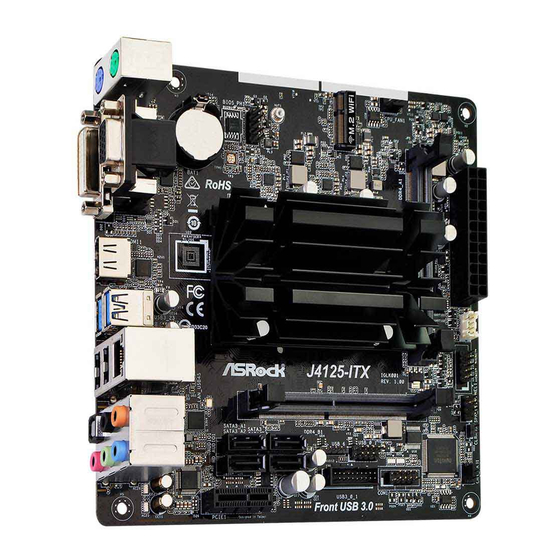

Resumen de contenidos para ASROCK J5040-ITX

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Página 3 J5040-ITX J4125-ITX Motherboard Layout CPU_FAN1 BIOS CMOS Battery RoHS USB 3.2 Gen1 T: USB0 B: USB1 PANEL1 USB 2.0 T: USB0 B: USB1 SPK_CI1 DDR4_B1 HD_AUDIO1 CLRMOS1 USB_0_1 USB_2 SATA3 _A1 SATA3_1 USB3_0_1 COM1 SATA3_ SATA3 _A2 AUDIO CODEC PCIE1...
  • Página 4 No. Description CPU Fan Connector (CPU_FAN1) ATX Power Connector (ATXPWR1) System Panel Header (PANEL1) 2 x 260-pin DDR4 SO-DIMM Slots (DDR4_A1, DDR4_B1) Chassis Intrusion and Speaker Header (SPK_CI1) Clear CMOS Jumper (CLRMOS1) Chassis Fan Connector (CHA_FAN1) COM Port Header (COM1) USB 2.0 Header (USB_0_1) USB 3.2 Gen1 Header (USB3_0_1) USB 2.0 Header (USB_2)
  • Página 5 J5040-ITX J4125-ITX I/O Panel No. Description No. Description PS/2 Mouse Port Microphone (Pink) D-Sub Port Optical SPDIF Out Port LAN RJ-45 Port* USB 2.0 Ports (USB_01) Central / Bass (Orange) USB 3.2 Gen1 Ports (USB3_01) Rear Speaker (Black) HDMI Port...
  • Página 6 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link 10Mbps connection Blinking Data Activity Orange...
  • Página 7: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 8 Platform • Mini-ITX Form Factor • Solid Capacitor design • Intel® Quad-Core Pentium® Silver Processor J5040 (up to 3.2 GHz) (for J5040-ITX) • Intel® Quad-Core Processor J4125 (up to 2.7 GHz) (for J4125-ITX) Memory • Dual Channel DDR4 Memory Technology • 2 x DDR4 SO-DIMM Slots...
  • Página 9 J5040-ITX J4125-ITX • Supports HDCP 2.2 with DVI-D and HDMI Ports • Supports Full HD 1080p Blu-ray (BD) playback with DVI-D and HDMI Ports • 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection...
  • Página 10 • CASE OPEN detection • Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore • Microsoft® Windows® 10 64-bit • FCC, CE Certifica- • ErP/EuP ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com...
  • Página 11 J5040-ITX J4125-ITX Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 12 2.1 Installation of Memory Modules (SO-DIMM) This motherboard provides two 260-pin DDR4 (Double Data Rate 4) SO-DIMM slots, and supports Dual Channel Memory Technology. 1. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot;...
  • Página 13 J5040-ITX J4125-ITX...
  • Página 14 2.2 Expansion Slot (PCI Express Slot) There is 1 PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installa- tion.
  • Página 15 J5040-ITX J4125-ITX 2.3 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. *The jumper cap is not provided.
  • Página 16 2.4 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power (9-pin PANEL1) button, reset button and...
  • Página 17 J5040-ITX J4125-ITX Serial ATA3 Connectors These four SATA3 SATA3_A1 SATA3_1 (SATA3_1: connectors support SATA see p.1, No. 12) data cables for internal SATA3_A2 SATA3_2 (SATA3_2: storage devices with up to see p.1, No. 13) 6.0 Gb/s data transfer rate. (SATA3_A1: * To minimize the boot see p.1, No.
  • Página 18 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Página 19 J5040-ITX J4125-ITX 2.5 M.2 WiFi/BT Module and Intel® CNVi (Integrated WiFi/BT) Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT module and Intel®...
  • Página 20 Step 4 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.
  • Página 21: Lieferumfang

    Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell.
  • Página 22: Technische Daten

    Grafikkarte • Integrierte Intel® UHD Graphics 605: 18 EUs im Inneren (bis 800 MHz) (bei J5040-ITX) • Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 750MHz) (bei J4125-ITX) • DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 • HW-Beschleunigungsdekodierung: HEVC (H.265) 8 bit,...
  • Página 23 J5040-ITX J4125-ITX • Unterstützt HDCP 2.2 mit DVI-D- und HDMI-Ports • Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz • ELNA-Audiokondensatoren • PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s • Realtek RTL8111H...
  • Página 24 • CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung • Gehäuse-offen-Erkennung • Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssys- • Microsoft® Windows® 10, 64 Bit Zertifizierun- • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Página 25 J5040-ITX J4125-ITX 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. *Eine Jumper-Kappe wird nicht bereitgestellt.
  • Página 26 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stift- leisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/ (9-polig, PANEL1) Austaste, Reset-Taste und RESET#...
  • Página 27 J5040-ITX J4125-ITX Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse SATA3_A1 SATA3_1 (SATA3_1: unterstützen SATA-Datenkabel siehe S. 1, Nr. 12) für interne Speichergeräte mit SATA3_A2 SATA3_2 (SATA3_2: einer Datenübertragungsgeschwi siehe S. 1, Nr. 13) ndigkeit bis 6,0 Gb/s. (SATA3_A1: * Nutzen Sie zum Minimieren siehe S.
  • Página 28 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostift- leiste der Frontblende installieren: A.
  • Página 29: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
  • Página 30 Plateforme • Facteur de forme Mini-ITX • Conception à condensateurs solides Processeur • Processeur Intel® Quad-Core Pentium® Silver J5040 (jusqu'à 3,2 GHz) (sur J5040-ITX) • Processeur Intel® Quad-Core J4125 (jusqu'à 2,7 GHz) (sur J4125-ITX) Mémoire • Technologie mémoire double canal DDR4 • 2 x fentes DDR4 SO-DIMM * 2 Go de DRAM par module ne sont pas pris en charge.
  • Página 31 J5040-ITX J4125-ITX • Prend en charge HDCP 2.2 via ports DVI-D et HDMI • Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI Audio • Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892) • Compatible audio Blu-ray Premium...
  • Página 32 • Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore Système d’ex- • Microsoft® Windows® 10 64 bits ploitation Certifications • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com...
  • Página 33 J5040-ITX J4125-ITX 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Página 34 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Página 35 J5040-ITX J4125-ITX Connecteurs Serial ATA3 Ces quatre connecteurs SATA3 SATA3_A1 SATA3_1 (SATA3_1: sont compatibles avec les câbles voir p.1, No. 12) de données SATA pour les SATA3_A2 SATA3_2 (SATA3_2: appareils de stockage internes voir p.1, No. 13) avec un taux de transfert (SATA3_A1: maximal de 6,0 Go/s.
  • Página 36 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
  • Página 37: Contenuto Della Confezione

    ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Página 38 Piattaforma • Fattore di forma Mini-ITX • Design condensatore solido • Processore Intel® Quad-Core Pentium® Silver J5040 (fino a 3,2 GHz) (per J5040-ITX) • Processore Intel® Quad-Core J4125 (fino a 2,7 GHz) (per J4125-ITX) Memoria • Tecnologia memoria DDR4 Dual Channel • 2 Alloggi DDR4 SO-DIMM...
  • Página 39 J5040-ITX J4125-ITX • Supporto di HDCP 2.2 con le porte DVI-D e HDMI • Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI Audio • Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892) • Supporto audio Blu-ray Premium...
  • Página 40 • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore • Microsoft® Windows® 10 64 bit Certificazioni • FCC, CE • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com...
  • Página 41 J5040-ITX J4125-ITX 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
  • Página 42: Header E Connettori Su Scheda

    1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare il tasto d'alimentazione, sistema...
  • Página 43 J5040-ITX J4125-ITX Connettori Serial ATA3 Questi quattro connettori SATA3 SATA3_A1 SATA3_1 (SATA3_1: supportano cavi dati SATA vedere pag.1, n. 12) per dispositivi di archiviazione SATA3_A2 SATA3_2 (SATA3_2: interna, con una velocità di vedere pag.1, n. 13) trasferimento dati fino a 6,0 Gb/s.
  • Página 44 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema. 2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito: A.
  • Página 45: Introducción

    ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando.
  • Página 46: Especificaciones

    Plataforma • Factor de forma Mini-ITX • Diseño de condensador sólido • Procesador de cuatro núcleos Intel® Pentium® Silver J5040(hasta 3,2 GHz) (para J5040-ITX) • Procesador de cuatro núcleos Intel® J4125 (hasta 2,7 GHz) (para J4125-ITX) Memoria • Tecnología de memoria DDR4 de doble canal • 2 x Ranuras DIMM SO DDR4...
  • Página 47 J5040-ITX J4125-ITX • Compatible con función HDCP 2.2 con puertos DVI-D y HDMI • Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI • 7.1 Audio CH HD con Protección de contenido (Realtek Audio ALC892 Audio Codec) • Compatible con audio Blu-ray Premium...
  • Página 48: Monitor De Hardware

    • Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU • Microsoft® Windows® 10 64 bits • FCC y CE Certifica- • Preparado para ErP/EuP (se necesita una fuente de alimentac- ciones ión preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com...
  • Página 49: Instalación De Los Puentes

    J5040-ITX J4125-ITX 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.
  • Página 50: Conectores Y Cabezales Incorporados

    1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el botón de alimentación, sistema...
  • Página 51 J5040-ITX J4125-ITX Conectores Serie ATA3 Estos cuatro conectores SATA3 SATA3_A1 SATA3_1 (SATA3_1: son compatibles con cables de consulte la pág.1, Nº 12) datos SATA para dispositivos de SATA3_A2 SATA3_2 (SATA3_2: almacenamiento interno con una consulte la pág.1, Nº 13) velocidad de transferencia de datos (SATA3_A1: de hasta 6,0 Gb/s.
  • Página 52 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Página 53: Комплект Поставки

    уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1. Комплект поставки...
  • Página 54: Технические Характеристики

    Платформа • Форм-фактор Mini-ITX • Схема на основе твердотельных конденсаторов ЦП • Четырехъядерный процессор Intel® Pentium® Silver J5040 (до 3,2 ГГц) (для J5040-ITX) • Четырехъядерный процессор Intel® J4125 (до 2,7 ГГц) (для J4125-ITX) Память • Двухканальная память DDR4 • 2 слота DDR4 DIMM * Не...
  • Página 55 J5040-ITX J4125-ITX • Поддержка функции защиты HDCP 2.2 через порты DVI-D и HDMI • Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI • 7.1-канальный звук высокой четкости HD Audio с Звук защитой данных (аудиокодек Realtek ALC892) • Поддержка...
  • Página 56 • Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП Операционные • Microsoft® Windows® 10 (64-разрядная) системы • FCC, CE Сертификация • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com...
  • Página 57 J5040-ITX J4125-ITX 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». * Колпачковая перемычка не входит в комплект. Перемычка сброса Замкнута: Сброс настроек CMOS настроек CMOS Разомкнута: По...
  • Página 58 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. Колодка материнской Подключите...
  • Página 59 J5040-ITX J4125-ITX Разъемы Serial ATA3 Эти четыре разъема SATA3_A1 SATA3_1 (SATA3_1: SATA3 предназначены для см. стр.1, № 12) подключения кабелей SATA SATA3_A2 SATA3_2 (SATA3_2: внутренних запоминающих см. стр.1, № 13) устройств для передачи (SATA3_A1: данных со скоростью до 6,0 см. стр.1, № 15) Гбит/с.
  • Página 60 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как...
  • Página 61: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http:// www.asrock.com.
  • Página 62: Especificações

    Plataforma • Formato Mini-ITX • Design de condensador sólido • Processador Intel® Quad-Core Pentium® Prata J5040 (até 3,2 GHz) (para J5040-ITX) • Processador Intel® Quad-Core JJ4125 (até 2,7 GHz) (para J4125-ITX) Memória • Tecnologia de memória DDR4 de dois canais • 2 x Slots DDR4 SO-DIMM...
  • Página 63 J5040-ITX J4125-ITX • Suporta HDCP 2.2 com Portas DVI-D e HDMI • Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI • Áudio HD de 7.1 canais com proteção de conteúdo (Codec de Áudio áudio Realtek ALC892) • Suporte áudio Blu-ray superior...
  • Página 64 • Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64-bit Certificações • FCC, CE • Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com...
  • Página 65 J5040-ITX J4125-ITX 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".
  • Página 66: Suportes E Conectores Onboard

    1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de alimentação, sistema o botão de reinicialização e o...
  • Página 67 J5040-ITX J4125-ITX Conectores série ATA3 Estes quatro conectores SATA3 SATA3_A1 SATA3_1 (SATA3_1: suportam cabos de dados ver p.1, N.º 12) SATA para dispositivos de SATA3_A2 SATA3_2 (SATA3_2: armazenamento interno com ver p.1, N.º 13) uma taxa de transferência de (SATA3_A1: dados de até...
  • Página 68 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema. 2.
  • Página 69: Zawartość Opakowania

    ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości. Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość...
  • Página 70 1.2 Specyfikacje Platforma • Współczynnik kształtu Mini-ITX • Konstrukcja kondensatorami stałymi • Procesor Intel® Quad-Core Pentium® J5040 (do 3,2 GHz) (tylko dla J5040-ITX) • Procesor Intel® Quad-Core J4125 (do 2,7 GHz)(tylko dla J4125-ITX) Pamięć • Technologia pamięci Dual Channel DDR4 • 2 x gniazda DDR4 SO-DIMM...
  • Página 71 J5040-ITX J4125-ITX • Obsługa HDCP 2.2 z portami DVI-D i HDMI • Obsługa odtwarzania Blu-ray (BD) Full HD 1080p z portami DVI-D i HDMI • Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Audio Realtek ALC892) • Obsługa audio Blu-ray Premium • Obsługa zabezpieczenia przed przepięciami...
  • Página 72 +5 V, +3,3 V System • Microsoft® Windows® 10 64-bitowy operacyj- Certyfika- • FCC, CE • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowo- ścią obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com...
  • Página 73 J5040-ITX J4125-ITX 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. *Zworka nie jest dostarczana. Zworka usuwania danych Zwarcie: Usunięcie danych z z pamięci CMOS...
  • Página 74 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na pane- Do tego złącza główkowego lu systemu można podłączać...
  • Página 75 J5040-ITX J4125-ITX Złącza Serial ATA3 Te cztery złącza SATA3 SATA3_A1 SATA3_1 (SATA3_1: obsługują kable danych SATA sprawdź s.1, Nr 12) dla wewnętrznych urządzeń SATA3_A2 SATA3_2 (SATA3_2: pamięci z szybkością transferu sprawdź s.1, Nr 13) danych do 6,0 Gb/s. (SATA3_A1: * W celu minimalizacji sprawdź...
  • Página 76 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy. 2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności: A.
  • Página 77 계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요...
  • Página 78 • Mini-ITX 폼 팩터 플랫폼 • 솔리드 콘덴서 구조 • Intel® Quad-Core Pentium® Silver 프로세서 J5040( 최대 3.2 GHz) (J5040-ITX 용 ) • Intel® Quad-Core 프로세서 J4125( 최대 2.7 GHz) (J4125-ITX 용 ) • 듀얼 채널 DDR4 메모리 기술 메모리...
  • Página 79 J5040-ITX J4125-ITX • DVI-D 및 HDMI 포트를 이용한 HDCP 2.2 지원 • DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원 • 7.1 CH HD 오디오 콘텐츠 보호를 이용한 지원 (Realtek 오디오 ALC892 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원...
  • Página 80 • 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore • Microso ® Windows® 10 64- 비트 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com...
  • Página 81 J5040-ITX J4125-ITX 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . * 점퍼 캡은 제공되지 않습니다 . Clear CMOS 점퍼 단락 : Clear CMOS (CLRCMOS1) 단선...
  • Página 82 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니 다 . 섀시의 전원 버튼 , 리셋 버 시스템 패널 헤더 (9 핀 PANEL1) 튼...
  • Página 83 J5040-ITX J4125-ITX 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커넥터 SATA3_A1 SATA3_1 (SATA3_1: 는 최대 6.0 Gb/s 데이터 전송 1 페이지 , 12 번 항목 참조 ) 속도를 제공하는 내부 저장 SATA3_A2 SATA3_2 (SATA3_2: 장치용 SATA 데이터 케이블 1 페이지 , 13 번 항목 참조 ) 을...
  • Página 84 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 . 2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더 에...
  • Página 85 マザーボードの仕様と BIOS ソフトウェアは更新されるこ とがあるため、 このマニュアルの 内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更があった場合に は、 更新されたバージョンは、 予告なくASRock のウェブサイ トから入手できるようになりま す。 このマザーボードに関する技術的なサポートが必要な場合には、 ご使用のモデルにつ いての詳細情報を、 当社のウェブサイ トで参照く ださい。 ASRock のウェブサイ トでは、 最新 の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock J5040-ITX/J4125-ITX マザーボード (Mini-ITX フォームファクタ)...
  • Página 86 • ミニ ITX フォームファクター プラッ ト • 固体コンデンサ設計 フォーム • Intel® Quad-Core Pentium® Silver プロセッサー J5040 (最大 3.2 GHz) ( J5040-ITX 向け) • Intel® Quad-Core プロセッサー J4125 (最大 2.7 GHz) (J4125- ITX 向け) • デュアルチャンネル DDR4 メモリ機能 メモリ • 2 x DDR4 SO-DIMM スロッ ト...
  • Página 87 J5040-ITX J4125-ITX • DVI-D ポートと HDMI ポートで HDCP 2.2 に対応 • DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応 • 7.1 CH HDオーディオ、 コンテンツプロテクション付き (Realtek オーディオ ALC892 オーディオコーデック) • プレミアム ・ ブルーレイ ・ オーディオ ・ サポート • サージ保護に対応...
  • Página 88 • CPU/ シャーシクワイエッ トファン (CPU 温度に従ってシャー シファン速度を自動調整) • CPU/ シャーシファンマルチ速度制御 • ケース開閉検知 • 電圧監視 : +12V、 +5V、 +3.3V、 CPU Vcore • Microso ® Windows® 10 64-bit 認証 • FCC、 CE • ErP/EuP Ready ( ErP/EuP 対応電源供給装置が必要です) * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com...
  • Página 89 J5040-ITX J4125-ITX 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピン に被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっ ていない場合には、 ジャンパーは 「オープン」 です。 * ジャンパーキャップは含まれていません。 CMOS クリアジャンパー ショート : CMOS のク リア オープン : デフォルト (CLRCMOS1) (p.1、 No. 6 参照) 2 ピンジャンパー CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 CMOS のデータ...
  • Página 90 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタには ジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパーキャップ を被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源ボタンを接続し、 ボタンを (9 ピン PANEL1) リセッ トし、 下記のピン割り当 RESET# PWRBTN# (p.1、 No. 3 参照) てに従って、 シャーシのシステ HDLED- PLED- ムステータス表示ランプをこの PLED+ HDLED+ ヘッダーにセッ トします。 ケーブ ルを接続するときには、 ピンの +と−に気をつけてく ださい。 PWRBTN (電源ボタン) : シャーシ前面パネルの電源ボタンに接続してく...
  • Página 91 J5040-ITX J4125-ITX シリアル ATA3 コネクタ これら 4 つの SATA3 コネクター SATA3_A1 SATA3_1 は、 最高 6.0 Gb/ 秒のデータ転 (SATA3_1: p.1、 No. 12 参照) 送速度で内部ストレージデバ SATA3_A2 SATA3_2 イス用の SATA データケーブル (SATA3_2: p.1、 No. 13 参照) をサポートします。 * 起動時間を最小限に抑え (SATA3_A1: p.1、 No. 15 参照)...
  • Página 92 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機 能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要で す。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュア ルの指示に従ってく ださい。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ ヘッダーに取り付けてく ださい。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。 D.
  • Página 93 另行通知。如果本文档有任何修改,则更新的版本将发布在华擎网站上,我们不会另 外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站以具体了解所 用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 J5040-ITX/J4125-ITX 主板(Mini-ITX 规格尺寸) • 华擎 J5040-ITX/J4125-ITX 快速安装指南 • 华擎 J5040-ITX/J4125-ITX 支持光盘 • 2 x 串行 ATA (SATA) 数据线(选购) • 1 x I/O 面板 • 1 x 螺丝(供 M.2 插座使用)(选购)...
  • Página 94 1.2 规格 平台 • Mini-ITX 规格尺寸 • 稳固的电容器设计 • Intel® Quad-Core Pentium® Silver 处理器 J5040 ( 最高 3.2 GHz) (J5040-ITX) • Intel® 四核处理器 J4125 ( 最高 2.7 GHz) (J4125-ITX) 芯片組 • SOC 内存 • 双通道 DDR4 内存技术 • 2 x DDR4 SO-DIMM 槽...
  • Página 95 J5040-ITX J4125-ITX • 通过 DVI-D 和 HDMI 端口支持 HDCP 2.2 • 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放 • 具有内容保护功能的 7.1 CH 高清音频(Realtek ALC892 音 音频 频编解码器) • 优质 Blu-ray 音频支持 • 支持电涌保护 • ELNA 音频电容 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s •...
  • Página 96 • CPU/ 机箱温度感测 • CPU/ 机箱风扇转速计 • CPU/ 机箱静音风扇(根据 CPU 温度自动调整机箱风扇速 度) • CPU/ 机箱风扇多种速度控制 • CASE OPEN(机箱打开)检测 • 电压监控: +12V、+5V、+3.3V、CPU Vcore 操作系统 • Microso ® Windows® 10 64-bit 认证 • FCC、CE • ErP/EuP 支持(需要支持 ErP/EuP 的电源) * 有关详细产品信息,请访问我们的网站: http://www.asrock.com...
  • Página 97 J5040-ITX J4125-ITX 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线 “短接”。如果这 些针脚上没有装跳线帽,跳线 “开路”。 * 跳线帽未提供。 清除 CMOS 跳线 短接 : 清除 CMOS (CLRCMOS1) 开路 : 默认 (见第 1 页,第 6 个) 2 针跳线 CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信 息,如系统密码、日期、时间和系统设置参数。要清除和重置系统参数到默 认设置, 请关闭计算机,从电源上拔下电源线插头。然后可以使用金属材料 ( 如回形针 ) 将 CLRCMOS1 上的焊点短接 3 秒;或使用跳线帽将 CLRCMOS1 上的针脚短接...
  • Página 98 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配,将机箱 (9 针 PANEL1) 上的电源按钮、重置按钮和系 RESET# PWRBTN# (见第 1 页, 第 3 个) 统状态指示灯连接到此接脚。 HDLED- PLED- 在连接线缆前请记下正负针 PLED+ HDLED+ 脚。 PWRBTN(电源按钮): 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET(重置按钮): 连接到机箱前面板上的重置按钮。如果计算机死机,无法执行正常重新启动,按重置 按钮重新启动计算机。 PLED(系统电源 LED): 连接到机箱前面板上的电源状态指示灯。系统操作操作时,此 LED 亮起。系统处在 S1/ S3 睡眠状态时,此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时,此 LED 熄灭。 HDLED(硬盘活动...
  • Página 99 J5040-ITX J4125-ITX 串行 ATA3 接口 这四个 SATA3 接口支持最高 SATA3_A1 SATA3_1 (SATA3_1: 6.0 Gb/s 数据传输速率的内部 见第 1 页,第 12 个) 存储设备的 SATA 数据线。 SATA3_A2 SATA3_2 (SATA3_2: * 为最小化引导时间,请将 见第 1 页,第 13 个) Intel® SATA 端口 (SATA3_1~2) (SATA3_A1: 用于可引导设备。 见第 1 页,第 15 个)...
  • Página 100 1. 高清音频支持插孔感测,但机箱上的面板连线必须支持 HDA 才能正常工作。请按照 我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板,请按照以下步骤将它安装到前面板音频接脚: A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L。 C. 将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面板连 接它们。 E. 要启用前麦克风,请转到 Realtek 控制面板上的“FrontMic”(前麦克风)选项卡, 调整...
  • Página 101 J5040-ITX J4125-ITX 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定...
  • Página 102 感謝您購買華擎 J5040-ITX/J4125-ITX 主機板,本主機板經華擎嚴格品管製作, 是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能,完全符合 華擎對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新,所以本文件內容如有變更,恕不另行通知。 如本文件有任何修改,可至華擎網站逕行取得更新版本,不另外通知。若您需要與本 主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com. 1.1 包裝內容 • 華擎 J5040-ITX/J4125-ITX 主機板(Mini-ITX 尺寸) • 華擎 J5040-ITX/J4125-ITX 快速安裝指南 • 華擎 J5040-ITX/J4125-ITX 支援光碟 • 2 x Serial ATA (SATA) 資料纜線(選用) • 1 x I/O 面板外罩...
  • Página 103 CNVi ( 整合式 WiFi/BT) • 整合式 Intel® UHD Graphics 605: 內建 18 個執行單元 顯示卡 ( 最高 800MHz) ( 適用於 J5040-ITX) • 整合式 Intel® UHD Graphics 600: 內建 12 個執行單元 ( 最高 750MHz) ( 適用於 J4125-ITX) • DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 •...
  • Página 104 • 支援含 DVI-D 及 HDMI 連接埠的 HDCP 2.2 • 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放 • 7.1 CH HD 音訊含內容保護(Realtek ALC892 音訊轉碼器) 音訊 功能 • 高階藍光音訊支援 • 支援突波保護 • ELNA 音響級電容 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s •...
  • Página 105 • CPU /機殼溫度感應 硬體監視器 • CPU /機殼風扇轉速計 • CPU /機殼靜音風扇(依 CPU 溫度自動調整機殼風扇速 度) • 機殼開啟偵測 • CPU /機殼風扇多重速度控制 • 電壓監控: +12V、+5V、+3.3V、CPU Vcore • Microso ® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready(須具備 ErP/EuP ready 電源供應器) * 如需產品詳細資訊,請上我們的網站: http://www.asrock.com...
  • Página 106 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒有 跳線帽套在針腳上,該跳線為「開啟」。 * 跳線帽並未隨附。 清除 CMOS 跳線 短路: 清除 CMOS (CLRCMOS1) 開啟: 預設 2-pin 跳線 (請參閱第 1 頁,編號 6) 您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊, 如系統密碼、日期、時間及系統設定參數。有兩種方式可清除系統參數並重設 為預設設定。請關閉電腦並拔除電源線,接著可使用金屬物體 ( 例如迴紋針 ) 使 CLRCMOS1 焊接點短路約 3 秒;或使用跳線帽讓 CLRCMOS1 針腳短路約 3 秒。請 牢記,務必在清除...
  • Página 107 J5040-ITX J4125-ITX 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上,將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機殼 (9-pin PANEL1) 上的電源按鈕、重設按鈕及系 RESET# PWRBTN# (請參閱第 1 頁, 編號 3) 統狀態指示燈連接至此排針。 HDLED- PLED- 在連接纜線之前請注意正負針 PLED+ HDLED+ 腳。 PWRBTN ( 電源按鈕 ): 連接至機殼前面板上的電源按鈕。 您可設定使用電源按鈕關閉系統電源的方式。 RESET ( 重設按鈕 ): 接至機殼前面板上的重設按鈕。 若電腦凍結且無法執行正常重新啟動,按下重設按鈕即 可重新啟動電腦。 PLED ( 系統電源 LED):...
  • Página 108 Serial ATA3 接頭 這四組 SATA3 接頭皆支援內部 SATA3_A1 SATA3_1 (SATA3_1: 儲存裝置的 SATA 資料纜線, 請參閱第 1 頁,編號 12) 最高可達 6.0 Gb/s 資料傳輸 SATA3_A2 SATA3_2 (SATA3_2: 率。 請參閱第 1 頁,編號 13) * 若要達到最短的開機時 (SATA3_A1: 間,請將 Intel® SATA 連接埠 請參閱第 1 頁,編號 15) (SATA3_1~2) 作為開機裝置使 (SATA3_A2: 用。...
  • Página 109 J5040-ITX J4125-ITX 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板,請按照以下步驟安裝至前面板音訊排針: A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板上...
  • Página 110 BT dan Intel® CNVi (WiFi/BT terintegrasi) Grafis • Intel® UHD Graphics 605 terintegrasi: Dilengkapi 18 EU (hingga 800 MHz) (untuk J5040-ITX) • Intel® UHD Graphics 600 terintegrasi: Dilengkapi 12 EU (hingga 750 MHz) (untuk J4125-ITX) • DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 • Dekode Akselerasi HW: HEVC (H.265) 8 bit, HEVC (H.265)
  • Página 111 J5040-ITX J4125-ITX • Mendukung HDCP 2.2 dengan port DVI-D dan HDMI • Mendukung pemutaran 1080p Blu-ray (BD) Full HD dengan port DVI-D dan HDMI • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek Audio ALC892 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan dari Lonjakan Arus...
  • Página 112 • Deteksi CASE OPEN • Pemantauan voltase: +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64-bit Sertifikasi • FCC, CE • Mendukung ErP/EuP (Memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com...
  • Página 113: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at https://event.asrock.com/tsd.asp...
  • Página 114: Declaration Of Conformity

    DECLARATION OF CONFORMITY Per FCC Part 2 Section 2.1077(a) Responsible Party Name: ASRock Incorporation Address: 13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard J5040-ITX/J4125-ITX Model Number : Conforms to the following speci cations:...
  • Página 115: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) J5040-ITX/J4125-ITX/ ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) EMC —Directive 2014/30/EU (from April 20th, 2016)
