Resumen de contenidos para Biltek SL600AC

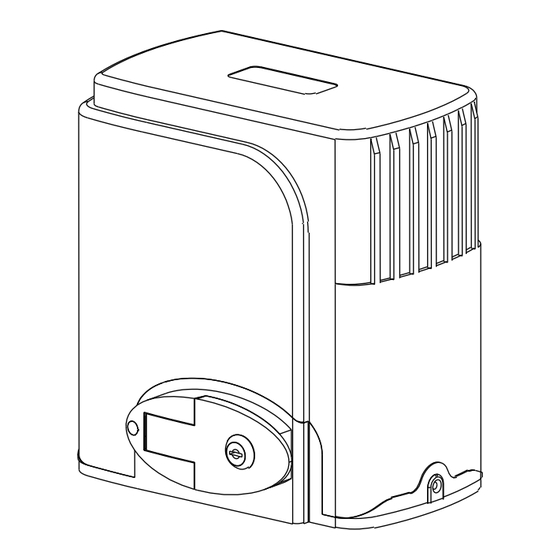

- Página 1 SL600AC Manual de Usuario del Abridor de Puerta Corredera 600KG...
-
Página 2: Instrucción De Seguridad
Estimados usuarios, Gracias por elegir este producto. Lea atentamente el manual antes de montarlo y utilizarlo. No omita el manual si envía este producto a un tercero. 1. Instrucción de Seguridad Asegúrese de que el voltaje de alimentación coincida con el voltaje de suministro del abridor de puerta(AC220V);... -
Página 3: Lista De Paquete(Estándar)
2. Lista de Paquete(Estándar) Imagen Catidad Nombre Motor principal Llave manual Control remoto Caja de accesorios de interruptor de límite de resorte Bloque de interruptor de límite de resorte Tornillo de montaje del bloque de finales de carrera M6X18 Perno de cimentación M8 Tuerca M8 Arandela plana Ø8 Arandela de resorte Ø8... -
Página 4: Lista De Paquete (Opcional)
-20° C ~ +70° C Peso del paquete 17 Kg 4. Instalación El abrior de puerta corredera SL600AC es aplicable a puertas con un peso inferior a 600 kg y la longitud de la puerta corredera debe ser inferior a 12 m. -
Página 5: Plano De Instalación
El modo de conducción adopta la transmisión de engranajes y cremallera. Este abridor debe instalarse dentro del recinto o patio para protección. 4.1 Plano de Instalación ⑤ ④ ③ ② ⑥ ⑦ ⑧ ① Figure 1 ① Abridor de puerta; ② Teclado inalámbrico (opcional); ③ Puerta; ④ Sensor de infrarrojos (opcional);⑤Lámpara de alarma (opcional);... -
Página 6: Procedimientos De Instalación
Por favor, coloque un pedestal de hormigón con un tamaño de 400 mm x 250 mm y una profundidad de 200 mm por adelantado, para instalar firmemente el abridor de puerta SL600AC. Verifique si la distancia entre la puerta y el abridor de puerta es adecuada antes de montar el pedestal. -
Página 7: Instalación De Cremallera
Girar 90 ° Figura 5 4.3.3 Instalación de cremallera · Fije los tornillos de montaje al bastidor. · Coloque el bastidor en el engranaje de salida y suelde el tornillo de montaje a la puerta (cada tornillo con una junta de soldadura en primer lugar). ·... -
Página 8: Ajuste Del Interruptor De Límite
Advertencias · Para garantizar la seguridad, instale bloques de tope de seguridad en ambos extremos de los rieles para evitar que la puerta se salga del riel. Antes de instalar el motor principal, asegúrese de que los bloques de parada de seguridad estén en su lugar y si tiene la función de evitar que la puerta se mueva fuera del riel y fuera del rango de seguridad. -
Página 9: Cableado De La Placa De Control
M6×18 M6×18 M6×18 M6×18 Figura 9 Nota: La configuración predeterminada es el montaje en el lado derecho. (Según la situación real, consulte la “Nota” de la sección 4.3.5.1 “Ajuste y funcionamiento” para realizar el ajuste.) 4.3.5 Cableado de la placa de control 4.3.5.1 Tablero de control estándar condensador Tierra... - Página 10 Cierre el interruptor de límite; CLLM Terminal común del interruptor de límite; Interruptor de límite abierto. OPLM X7 Terminal Terminal común del botón de control; Botón de control de parada (N.O.); Botón de control de cierre de puerta (N.O.); Botón de control de puerta abierta (N.O.). DIP Switch 1.
- Página 11 Conexión del receptor de infrarrojos Conexión del emisor de infrarrojos PE N L NO COM NC 10A 250V 250V 24VDC 24VDC CLLM CLLM OPLM OPLM Figura 13 Operación de control remoto Modo de botón único, un mismo botón en el control remoto para controlar circularmente el motor principal ABRIR / DETENER / CERRAR / DETENER.
-
Página 12: Mantenimiento
aprendizaje AN1 en el tablero de control, y la luz indicadora LED2 parpadeará una vez y luego se apagará; presione el mismo botón en el control remoto dos veces, el LED2 parpadea repetidamente y luego se apaga; el aprendizaje por control remoto tiene éxito. Se pueden aprender como máximo 25 controles remotos. - Página 13 3. Retire el obstáculo. demasiado alta (tipo 4. Reducir la sensibilidad del inteligente). obstáculo. 5. Las piezas del interruptor de 5.Cambie las piezas del pasillo están dañadas (tipo interruptor de pasillo. inteligente). 1. El nivel de batería del control 1. Cambie la batería del control El control remoto no remoto es bajo.
