OWNER'S MANUAL

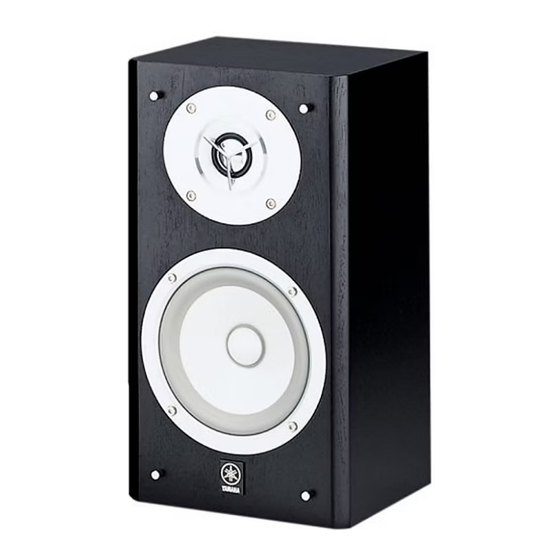

Thank you for selecting this YAMAHA NS-M525 speaker system.
Read this before using the speaker.
To assure the finest performance, please read this
manual carefully. Keep it in a safe place for future
reference.
Install the speaker in a cool, dry, clean place – away
from windows, heat sources, sources of excessive
vibration, dust, moisture and cold. Avoid sources of
humming (transformers, motors). To prevent fire or
electrical shock, do not expose the speaker to rain or
water.
To prevent the enclosure from warping or discoloring, do
not place the speaker where it will be exposed to direct
sunlight or excessive humidity.
Do not place the following objects on the speaker:
Glass, china, etc.
If glass etc. falls by vibrations and breaks, it may cause
personal injury.
A burning candle etc.
If the candle falls by vibrations, it may cause fire and
personal injury.
A vessel with water in it
If the vessel falls by vibrations and water spills, it may
cause damage to the speaker, and/or you may get an
electric shock.
Do not place the speaker where foreign objects such as
water drips might fall. It might cause a fire, damage to
the speaker, and/or personal injury.
Do not place the speaker where it is liable to be knocked
over or struck by falling objects. Stable placement will
also ensure better sound performance.
This is used when mouting the speaker to the wall. See "placing the speaker" on page 5.
NS-M525
PRECAUTIONS
Placing the speaker on the same shelf or rack as the
turntable can result in feedback.
Never put a hand or a foreign object into the port located
on the rear of the speaker as this might cause personal
injury and/or damage to the speaker.
When moving the speaker, do not hold the port as it
might cause personal injury and/or damage to the
speaker.
Any time you note distortion, reduce the volume control
on your amplifier to a lower setting. Never allow your
amplifier to be driven into "clipping". Otherwise the
speaker may be damaged.
When using an amplifier with a rated output power
higher than the nominal input power of the speaker, care
should be taken never to exceed the speaker's
maximum input.
Do not attempt to clean the speaker with chemical
solvents as this might damage the finish. Use a clean,
dry cloth.
Do not attempt to modify or fix the speaker. Contact
qualified YAMAHA service personnel when any service
is needed. The cabinet should never be opened for any
reasons.
Secure placement or installation is the owner's
responsibility.
YAMAHA shall not be liable for any accident caused
by improper placement or installation of the speaker.
SUPPLIED ACCESSORIES
Bass control plug x 2
Speaker System
URGT
1
E-

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Yamaha NS-M525

  • Página 1 URGT NS-M525 Speaker System OWNER’S MANUAL Thank you for selecting this YAMAHA NS-M525 speaker system. PRECAUTIONS Read this before using the speaker. To assure the finest performance, please read this Placing the speaker on the same shelf or rack as the •...
  • Página 2: Placing The Speakers

    Determine the best position by following the owner’s speaker for installing the speaker using a commericially manual supplied with your amplifier. available speaker bracket (if you do not use the attached NS-M525 mounting bracket). Presence Screw holes Diameter: 6 mm...
  • Página 3 Insulation coating R) terminals, making sure not to reverse the polarity (+, –). If one speaker is connected with reversed polarity, the sound will be unnatural and lack bass. NS-M525 NS-M525 How to connect: 1 Loosen the knob. 2 Remove the insulation coating at the extremity of each speaker cable by twisting the coating off.
  • Página 4: Removing The Front Cover

    SPECIFICATIONS REMOVING THE FRONT COVER The front cover is attached to protect the speaker unit, but Type ......2-way bass reflex speaker system you can remove it if necessary. Magnetic shielding type The front cover is fixed by magnets. Hold the speaker with Driver ..........
  • Página 5: Système D'enceintes

    NS-M525 Système D’enceintes MODE D’EMPLOI Merci pour avoir choisi le système d’enceintes YAMAHA NS-M525. PRÉCAUTIONS Lisez ces précautions attentivement avant d’utiliser votre enceinte. Si l’enceinte est placée sur la même étagère ou dans le • Pour garantir les meilleures performances possibles, lire même meuble que le tourne-disque, un effet...
  • Página 6: Placement Des Enceintes

    Fixer les enceintes sur le mur ou les poser sur une étagère. pas le support de montage). Déterminer la meilleure position en suivant les instructions du manuel d’utilisation livré avec votre amplificateur. Trous de vis NS-M525 Diamètre: 6 mm Présence Profondeur du trou: 15 mm 60 mm...
  • Página 7 Revêtement isolant inverser les polarités (+, –). Si l’une des enceintes a ses polarités inversées, le son ne sera pas naturel et manquera de graves. NS-M525 NS-M525 Pour faire la connexion: 1 Desserrer le bouton. 2 Retirez la gaine d’isolation à l’extrémité de chaque câble d’enceinte en tortillant la gaine pour la dégager.
  • Página 8: Retrait Du Couvercle Avant

    CARACTERISTIQUES TECHNIQUES RETRAIT DU COUVERCLE AVANT L’enceinte comporte un couvercle avant protégeant son Type ....... Système d’enceinte bass reflex 2 voies haut-parleur. Si nécessaire, vous pouvez le retirer. Type à blindage anti magnétique Le couvercle avant est maintenu en place par des aimants. Pilote ..........
  • Página 9: Zur Beachtung

    NS-M525 Lautsprecheranlage BEDIENUNGSANLEITUNG Wir danken Ihnen für den Kauf dieses YAMAHA NS-M525 Lautsprecheranlage. ZUR BEACHTUNG Lesen Sie diese Informationen, bevor Sie die Lautsprecher verwenden. Stellen Sie die Lautsprecher nicht dort auf, wo sie leicht • Bitte lesen Sie diese Bedienungsanleitung sorgfältig umfallen oder wo Gegenstände auf sie fallen könnten.
  • Página 10: Aufstellen Des Lautsprechers

    Sie sie in einem Regal. Bestimmen Sie die beste Position für die Lautsprecher, indem Sie den Anweisungen Schraublöcher Durchmesser: 6 mm der mit dem Verstärker mitgelieferten Anleitung folgen. Lochtiefe: 15 mm NS-M525 Presence- 60 mm Lautsprecher Subwoofer Center-Lautsprecher VORSICHT: •...
  • Página 11 Isolierungsbeschichtung den anderen Lautsprecher an die mit (durch R markiert) gekennzeichneten Anschlüsse anschließen, wobei unbedingt darauf geachtet werden muss, dass die NS-M525 NS-M525 Polarität nicht vertauscht wird (+, –). Falls ein Lautsprecher mit umgekehrter Polarität angeschlossen wird, wirkt die Tonwiedergabe unnatürlich und kraftlos.
  • Página 12: Technische Daten

    TECHNISCHE DATEN ENTFERNEN DER FRONTABDECKUNG Die Adbeckung dient zum Schutz der Lautsprechereinheit. Typ ......2-Wege-Bassreflex-Lautsprechersystem Nehmen Sie ihn bei Bedarf ab. Magnetisch abgeschirmt Die Adbeckung wird von Magneten gehalten. Halten Sie die Treiber ..........13 cm Konus-Tieftöner Box mit einer Hand fest und ziehen Sie vorsichtig am 3 cm Dome-Hochtöner Adbeckung, um ihn abzunehmen.
  • Página 13: Sistema De Altavoces

    NS-M525 Sistema de altavoces MANUAL DE INSTRUCCIONES Gracias por haber escogido este sistema de altavoces YAMAHA NS-M525. PRECAUCION Antes de utilizar el altavoz lea lo siguiente. Lea cuidadosamente este manual para obtener el mejor Si se instala el altavoz en el mismo estante o mueble •...
  • Página 14: Situación De Los Altavoces

    (en caso de que no utilice el una repisa. Determine la mejor posición siguiendo el soporte de montaje incluido). manual de instrucciones suministrado con su amplificador. Agujeros para tornillos NS-M525 Diámetro: 6 mm Presencia Profundidad del agujero: 15 mm...
  • Página 15: Conexiones Con El Amplificador

    (marcadas con la letra R), asegúrese de no invertir las polaridades. (+, –). Si un altavoz se conecta con la polaridad invertida, NS-M525 NS-M525 el sonido no será natural y habrá ausencia de bajos. Como conectar: 1 Afloje el nudo.
  • Página 16: Extracción De La Cubierta Frontal

    ESPECIFICACIONES EXTRACCIÓN DE LA CUBIERTA FRONTAL La tapa frontal está incluida para proteger la unidad del Tipo ....Sistema de altavoz reflejo de grave de 2 vías altavoz. Extráigala si lo cree necesario. Tipo de blindaje magnético La tapa frontal está instalada con imanes. Sostenga el Controlador ........
  • Página 17 NS-M525 揚聲器系統 使用說明書 多謝您選擇 YAMAHA NS-M525 揚聲器系統。 注意事項 操作本裝置前敬請閱讀。 • • 為了得到最好的操作,請仔細閱讀本使用說明書。請妥善 不要把揚聲器放置在有可能被撞翻或被其他落體擊中的地 保存本說明書,以備以后查閱。 方。安定的放置場所是好音質的必需條件。 • • 請在涼爽、干燥、清洁的地方安裝本裝置。應遠离窗口、 將揚聲器放置於同一架子或台子之上,以便唱片轉盤效果 熱源,避免在振動過大、灰塵過多、濕气過重和溫度過低 的反饋。 的地方使用,以及遠离嗡聲聲源(變壓器及馬達)。為了 • 不要將手臂或其他異物放置在揚聲器前方的出聲口﹐因為 避免火災或電擊的危險,請勿將本裝置暴露于雨水或濕气 這樣會造成人身傷害和/或損害揚聲器。 中。 • 當移動本裝置時,不可手抓風門,否則可能使人体受到傷 • 為了避免外殼翹曲或退色,不要將揚聲器置于直射日光之 害和/或破坏裝置。 下或過于潮濕的環境。 • 一旦出現聲音失真,應立即降低放大器的音量。不可使放 • 在本機之上,請不要堆放以下物品: 大器進入“限幅”范圍。否則,揚聲器系統就會損坏。 玻璃、陶瓷等。 •...
  • Página 18 牆壁 / 牆壁 將揚聲器置於電視机的兩側。揚聲器的位置非常重要,因為 支撐物 它制約整個多通道揚聲器系統的音響質量。根据您的听音位 置安放揚聲器,具体細節可以參考您的放大器的用戶使用說 明書。 您也可以使用揚聲器背部的螺釘孔和市面出售的揚聲器支 使用現場感或環繞聲揚聲器 架來安裝揚聲器(如果您不使用附帶的固定支架)。 將揚聲器鑲嵌在牆壁或安放在框架。請根據放大器的用戶手 冊﹐確定最佳位置。 螺釘孔 揚聲器後面的螺釘孔可以用來固定揚聲器到市面出售的揚聲 直徑: 6 毫米 器托架上。 孔深: 15 毫米 NS-M525 60 毫米 現場感 副低音揚聲器 中央揚聲器 警告: • 本揚聲器重4.5千克。不要將其固定到薄的膠合板或壁面 NS-M525 材質松軟的牆壁上。如果這樣固定﹐螺釘會從薄弱的表面 NS-M525 前置揚聲器 脫出﹐從而使得揚聲器跌落。這樣會損壞揚聲器或造成人 後環繞聲揚聲器 身傷害。 NS-M525 •...
  • Página 19 需用纜線的同一側的一根線連接;另一對負极端子(-)要 用纜線的另一側的一根線連接。 緊固 松開 • 將一只揚聲器連接到放大器的左側(標有 L 字樣)端子; 將另一只揚聲器連接到放大器的右側(標有 R 字樣)端 黑 (-) 紅 (+) 子。請注意不要將极性(+,-)接錯。如果一只揚聲器的极 裸線 性接錯,則聲音听起來就不自然,并且缺乏低音。 絕緣皮 如何連接﹕ 1 松開旋柄。 NS-M525 NS-M525 2 剝除或擰掉各揚聲器導線端部的絕緣皮。 好 不好 (右) (左) SPEAKERS 3 插入裸線。 放大器的揚聲器 4 擰緊旋柄﹐緊固導線。 輸出端子(或接 – – 輕拉端子附近的導線﹐確認連接是否牢靠。...
  • Página 20 YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLAND YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA...
