Botoneras De Planta; Regulación De Los Fi Nales De Carrera De Parada - HIDRAL SH200i Instrucciones De Montaje

IM-550
Vers. 01
Página 24

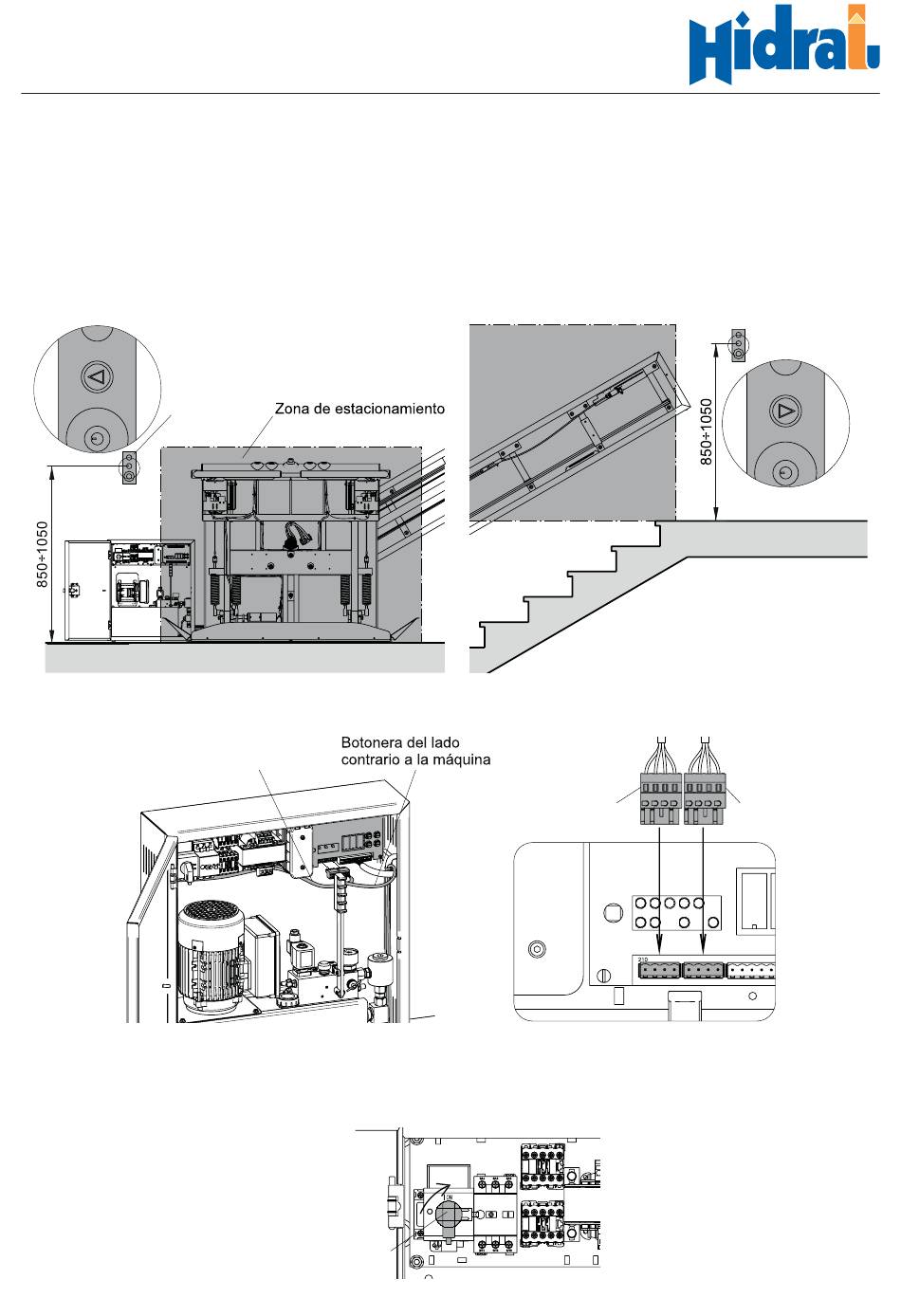

7.3. Botoneras de planta

Botonera
Botonera del mismo
lado de la máquina
7.4. Regulación de los fi nales de carrera de parada
INSTRUCCIONES DE MONTAJE
Plataformas Salvaescaleras
SH200i SH300i
1 Para cada nivel de planta se suministra una botonera. Prestar atención al sentido
de las fl echas de los pulsadores de llamada para distinguir la correspondiente al
nivel superior de la correspondiente al nivel inferior.
2 Instalar las botoneras en una posición tal que queden fuera de la zona ocupada
por el vehículo cuando está en planta y de manera que resulten de fácil acceso a
los usuarios. Debe respetarse la altura de los elementos de mando mostrada en el
dibujo.
3 Llevar los cables de las botoneras hacia el armario de la máquina y conectarlos.
1 Accionar el interruptor IP del armario para alimentar el elevador.
Interruptor IP
Botonera
superior
OF F
210 211 212 213 220 221 222 223
Botonera
inferior
211 212213220221222223
