Contenido I. Parámetros de la unidad ..............¡Error! Marcador no definido. II. Especificaciones del sistema ............¡Error! Marcador no definido. 1. Especificaciones ............... ¡Error! Marcador no definido. 2. Dimensiones de la unidad ............¡Error! Marcador no definido. 3. Vista de partes................¡Error! Marcador no definido. III.

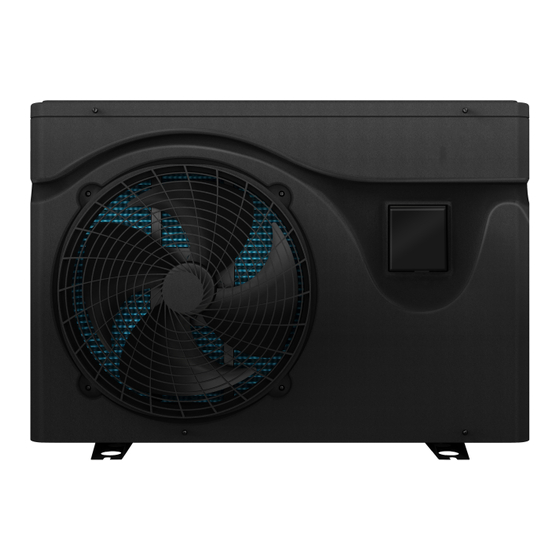

I. Parámetros de la unidad 1. Apariencia. 2. Declaración Para mantener a los usuarios en condiciones de trabajo seguras, favor de seguir estas instrucciones. Una mala operación puede resultar en daños o lesiones. Instalar la unidad de acuerdo a las normas, regulaciones y estándares locales. Confirmar voltaje y frecuencia eléctrica.
Página 5
La unidad se debe de instalar al aire libre en un espacio ventilado, de lo contrario se puede causar sofocación y fugas de refrigerante. Ø Usar un cableado específico y unirlo al block de terminales para prevenir presión en otras partes.
Página 6
4. ⚠ Advertencia. Ø No instalar la unidad cerca de cualquier combustible flamable. Ø Si hay gas o combustibles flamables cerca de la unidad se puede causar una explosión. Instalar de acuerdo a la instrucción tanto la tubería de drenaje como la tubería de alimentación hidráulica. Si hay alguna conexión defectuosa, se pueden causar fugas.
II. Especificaciones del Sistema. 1. Especificación. Modelo HAX-F70SP/R33216 Capacidad de calentamiento 24,000 (Btus/hr) Temperatura ambiente: (DB/WB) 27°C/24.3°C; Temperatura de entrada de agua: 26°C/28°C. Potencia de entrada (kW) 1.15 Capacidad de calentamiento 15,200 (Btus/hr) Temperatura ambiente: (DB/WB) 15°C/12°C; Temperatura de entrada de agua: 26°C.
1. Dimensiones de unidad Unidad: mm Modelo LSP-16...
Página 9
2. Vista de partes Cubierta superior Placa fija 2 Intercambiador de titanio 2 Cubierta caja eléctrica 11 Placa frontal Componente de filtro Cubierta de motor 3 Componente eléctrico 12 Válvula de 4 vías ventilador Agarradera izquierda Cable de control Switch de flujo de agua Placa izquierda Placa fija 3 Intercambiador de calor aletado...
III. Instrucciones de instalación. ADVERTENCIA. La instalación debe de ser realizada por un ingeniero calificado. Esta sección es con propósitos informativos únicamente y debe de revisarse y adaptarse si es necesario para cumplir con las condiciones de instalación individuales. 1. Pre-requerimientos Equipamiento necesario para la instalación de la bomba de calor: Cableado eléctrico de acuerdo al consume de la unidad.
Página 11
10. Espacio de instalación. (Unidad: mm) 3. No se puede colocar nada a menos de 1m de la bomba de calor. 4. Dejar al menos 500mm de espacio libre a los lados y en la parte posterior del equipo. 5. No colocar ninguna cosa sobre o en frente de la bomba de calor 6.
Página 12
7. Conexión eléctrica. Cableado de alimentación eléctrica Cableado de alimentación Modelo Alimentación Diámetro de cable Especificación HAX-F70SPR3216-PA 208-230V/60Hz 3×4.0mm AWG 12 ⚠ ADVERTENCIA: El suministro eléctrico se debe de desconectar antes de cualquier operación. Ø Favor de seguir estas instrucciones antes de conectar la bomba de calor.
IV. Prueba de funcionamiento 1. Inspección antes de prueba de funcionamiento. a. La prueba de funcionamiento se puede realizar después de la instalación; b. Antes de realizar la prueba, confirmar lo siguiente y escribir √ en el bloque; ● Instalación correcta. □ ● Voltaje de alimentación coincide con voltaje de unidad □ ●...
Página 14
2) Indicadores básicos Ø En modo calentamiento, estará encendido. Ø En modo enfriamiento, estará encendido. Ø En modo descongelamiento, parpadeo. Ø Cuando la unidad está encendida, mostrará un código de error en caso de existirlo, y mostrará la temperatura actual de la alberca en caso de no existir ningún error. Ø...
Página 15
Ø Cuando la unidad está encendida en la interfaz principal, presionar este botón brevemente para bajar la temperatura. Presionar este botón para disminuir valores dentro de los parámetros. Ø Botón de encendido de Temporizador Presionar este botón brevemente dentro de la interfaz principal para entrar al modo de encendido de temporizador.
Página 16
2. Protección del sistema / Diagnóstico de fallas Código de error Descripción Diagnóstico de falla Falla en sensor Revisar la conexión y reemplazar el sensor si es de temperatura necesario. de agua. Falla en sensor de temperatura Revisar la conexión y reemplazar el sensor si es de salida de necesario.
1 de congelamiento Protección nivel 2 de No tomarlo en cuenta, es la función de protección congelamiento (Solamente para control remoto) 1.Revisar que el cable de comunicación entre el display Falla de y la tarjeta PCB está bien. 2.Cambiar o reparar el cable comunicación.
Página 18
2(Calentamiento) Temp. entrada agua. -9~99℃ (15.8℉-210.2℉) Medido Temp. salida de agua. -9~99℃ (15.8℉-210.2℉) Medido Temperatura bobina. -9~99℃ (15.8℉-210.2℉) Medido Temp de escape. 0~127℃(C7) (32℉-260.6℉) Medido Temp. ambiente -9~99℃ (15.8℉-210.2℉) Medido 0: Alarma al cerrar Switch de alta presión 1: Alarma al abrir Ajustable •...
V. Mantenimiento l Revisar el Sistema de suministro de agua regularmente para evitar la entrada de agua al sistema y bajos flujos, esto va a aumentar el rendimiento y eficiencia de la bomba de calor. l Limpiar el Sistema de filtración de la piscina regularmente para evitar daños en la unidad por suciedad o bloqueos.
