H-8513

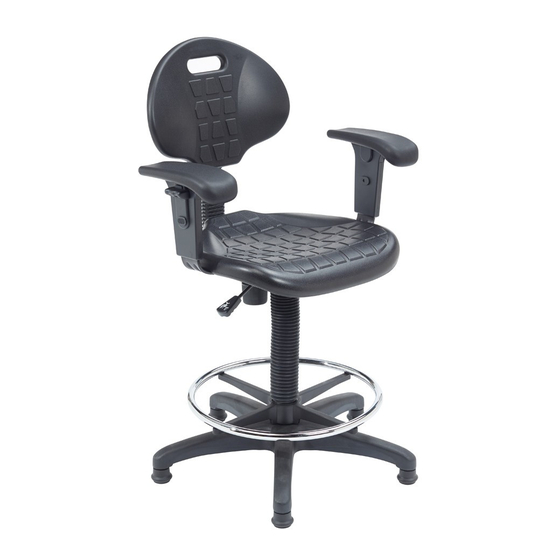

WORK STOOL
WITH ARMS
TOOLS NEEDED
Phillips Screwdriver
Backrest x 1
Seat x 1
Dust Cover x 1
Armrest x 2
Mechanism x 1
Seat Screw x 6
1.
Insert glides into legs of five-star base. Turn base
upright. Insert gas lift into center of base. Slide
footring onto gas lift and tighten knob to secure.
Slide dust cover onto gas lift over footring.
(See Figure 1)
PAGE 1 OF 9
1-800-295-5510
uline.com
Allen Wrench
(included)
5-Star Base x 1
Glide x 5
Armrest Mounting
Bracket x 2
Backrest
Optional Plastic
Knob x 1
PARTS
Gas Lift x 1
Footring x 1
Armrest
Armrest Knob
Screw x 8
with Washers x 2
Plastic
Cover x 1
Stopper x 1
ASSEMBLY
Figure 1
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Backrest Mounting Kit
Plastic
Steel Plate x 1
Holder x 1
Post and
Optional
Cover x 1
Screw x 2
Plastic Cover x 1
0621 IH-8513
Publicidad
Tabla de contenido
Manuales relacionados para Uline H-8513
Resumen de contenidos para Uline H-8513
- Página 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-8513 1-800-295-5510 uline.com WORK STOOL WITH ARMS TOOLS NEEDED Phillips Screwdriver Allen Wrench (included) PARTS Backrest Mounting Kit Backrest x 1 Seat x 1 5-Star Base x 1...
- Página 2 ASSEMBLY CONTINUED 2. Use backrest and backrest mounting kit to assemble. 4. Align mechanism with holes on bottom of seat. Use Align plastic holder post and steel plate to backrest. four seat screws to attach. (See Figure 5) Use Allen wrench to tighten with supplied screws. Place cover over assembly.
- Página 3 5. Armrest Height Adjustment – To adjust arm height, press the button on the side of each armrest and move the arm up or down. 1-800-295-5510 uline.com PAGE 3 OF 9 0621 IH-8513...
-
