H-8232

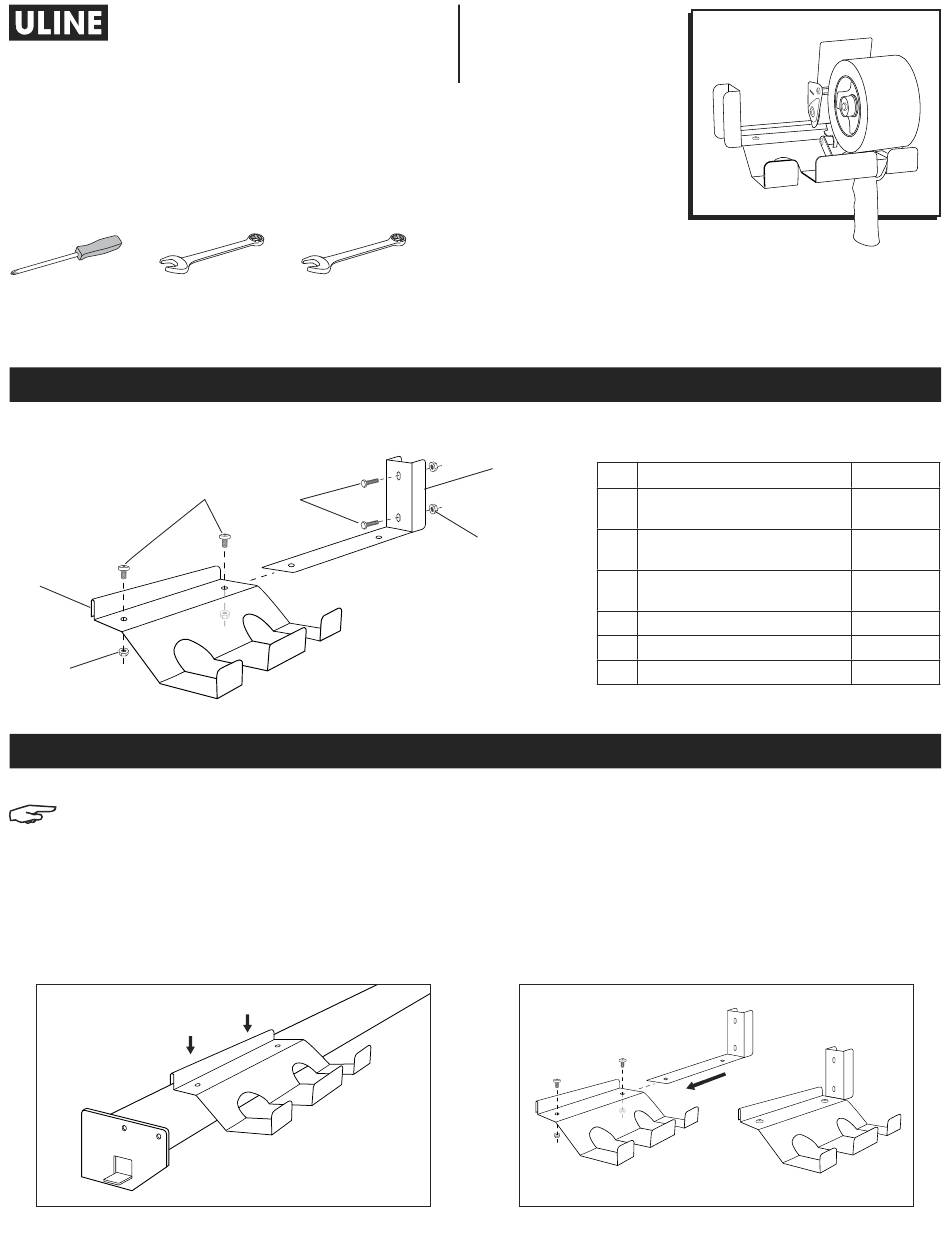

SOPORTE PARA DESPACHADOR
DE CINTA PARA LA ESTACIÓN
DE EMPAQUE

HERRAMIENTAS NECESARIAS

Desarmador Llave de 8 mm
de Cruz
1
5
NOTA: El soporte para Despachador de Cinta
puede sujetarse a los postes o al riel para gavetas.
1. Si lo sujeta al riel para gavetas, no se necesita
ensamble. Coloque la parte posterior de la pestaña
doblada del soporte en el riel para gavetas.
Presione para asegurar que quede fijo en su lugar.
(Vea Diagrama 1)
Diagrama 1
PAGE 3 OF 6
Llave de 10 mm
3
4
800-295-5510
uline.mx
PARTES
2
6

ENSAMBLE

2. Si lo sujeta a los postes, deslice el soporte del poste
para el despachador de cinta por debajo del
soporte para despachador de cinta y alinee los
orificios en el soporte con los orificios en la parte
superior del soporte. Sujételo con dos tornillos
de cabeza plana M5 x 10 mm y dos tuercas de
reborde M5 usando un desarmador de cruz y una
llave de 8mm. (Vea Diagrama 2)
Diagrama 2
PARTES
# DESCRIPCIÓN
Soporte para Despachador
1
de Cinta
Soporte del Poste para el
2
Despachador de Cinta
Tornillo de Cabeza Plana
3
M5 x 10 mm
4 Perno Hexagonal M6 x 40 mm
5 Tuerca con Reborde M5
6 Tuerca con Reborde M6
CANT.
1
1
2
2
2
2
0321 IH-8232
