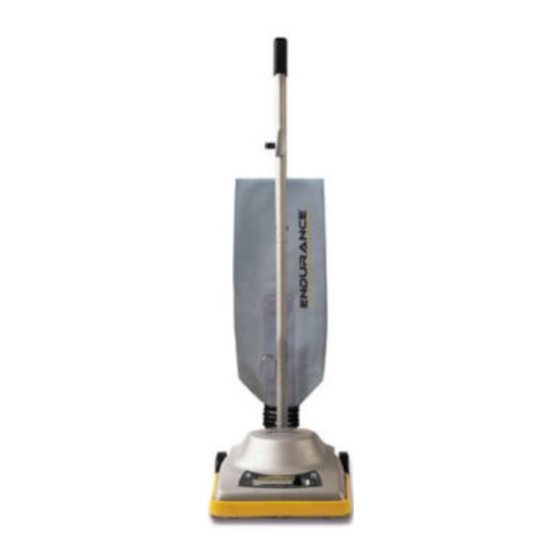

Koblenz U-110 Manual De Servicio
  1. Manuales
  2. Marcas
  3. Koblenz Manuales
  4. Aspiradoras
  5. U-110
  6. Manual de servicio
Koblenz U-110 Manual De Servicio

Koblenz U-110 Manual De Servicio

Ocultar thumbs Ver también para U-110:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
MANUAL DE SERVICIO
LISTA DE PARTES
UPRIGHT
VACUUM CLEANER
BARREDORA
MODELS / MODELOS:
U-110
7.0 A
U-110-Z
7.0 A
U-110-DC
7.0 A
U-240
7.5 A
U-240-DC
7.5 A
U-310
7.5 A
U-310-Z
7.5 A
U-310DC
7.5 A
120 V
KOBLENZ ELECTRICA S.A. DE C.V.
E-mail:
servicio@koblenz-electric.com
U-510
8.0 A
U-510-Z
8.0 A
U-510-DC
8.0 A
U-610
8.0 A
U-610-Z
8.0 A
U-610-DC
8.0 A
50/60 Hz
1/20
Septiembre-05
LP-U-200509
Elaborado: Septiembre / 2005

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para Koblenz U-110

Resumen de contenidos para Koblenz U-110

  • Página 1 7.5 A U-610 8.0 A U-240-DC 7.5 A U-610-Z 8.0 A U-310 7.5 A U-610-DC 8.0 A U-310-Z 7.5 A U-310DC 7.5 A 120 V 50/60 Hz Septiembre-05 LP-U-200509 KOBLENZ ELECTRICA S.A. DE C.V. E-mail: servicio@koblenz-electric.com 1/20 Elaborado: Septiembre / 2005...

  • Página 2: Tabla De Contenido

    INDEX Page FINAL TEST FOR PRODUCT SAFETY. REPLACEMENT PROCEDURES. III. TROUBLE SHOOTING CHART. DIAGRAM UPRIGHT VACUUM CLEANER EXTEERNAL PARTS. FIG. 1.2. UPRIGHT VACUUM CLEANER EXTERNAL PARTS. DIAGRAM UPRIGHT VACUUM CLEANER INTERNAL PARTS, FIG. 3.4. VII. UPRIGHT VACUUM CLEANER INTERNAL PARTS. VIII.

  • Página 3: Final Test For Product Safety

    I. FINAL TEST FOR PRODUCT SAFETY At the completion of any repairs the product should be electrically tested for operating and electric strenght as follows. 1.- ELECTRIC TEST 1).- Set hi-pot test meter at 1500 volts. 2).- Product handle tube to "ON" position. 3).- Touch one probe of tester to one blade of power cord plug and touch other probe to handle tube, there should be no breakdown.
  • Página 4 7.- TO REMOVE THE HOOD (18-E), FIG. 1,2 7.1.- Remove bag. 7.2.- Depress handle release pedal (45-I) and put handle tube to horizontal position. 7.3.- Remove screw from height adjustment knob (11-E) and pull out knob (12-E). 7.4.- Place upright on hood so wheels face upward, make sure to place on protected surface not to damage hood. 7.5.- Remove springs (19-E) from "v"...

  • Página 5: Trouble Shooting Chart

    17.2.- Hold the tan (14-M) while turning loose the nut (15-M). 17.3.- Remove nut and tan. 17.4.- Replace the new tan and reassemble. NOTE: Two washer and spacer for fan of plastic 18.- MOTOR SERVICING, FIG. 5 The only possible motor repairs are: Replace carbon brushes. Replace armature. Replace field.
  • Página 6 INDICE Pág. PRUEBA FINAL DE LA REPARACION. PROCEDIMIENTO DE REEMPLAZO. III. FALLAS Y CORRECCIONES. DIAGRAMA DE PARTES EXTERNAS BARREDORA, FIG. 1 Y 2. LISTA DE PARTES EXTERNAS BARREDORA. DIAGRAMA DE PARTES INTERNAS BARREDORA, FIG. 3 Y 4. VII. LISTA DE PARTES INTERNAS BARREDORA. VIII.

  • Página 7: Prueba Final De La Reparacion

    I. PRUEBA FINAL DE LA REPARACION Al final de cualquier reparación el producto debe ser sometido a pruebas de funcionamiento y eléctricas como sigue: 1.- PRUEBA ELECTRICA A).- Colocar el medidor de Hi-Pot en 1500 v B).- Colocar el tubo manija en Posición de Encendido. C).- Tocar con una de las putnas de Prueba una de las hojas de la clavija y al mismo tiempo poner la otra punta de Prueba en el tubo Manija.

  • Página 8: Reemplazo Del Ventilador (14-M), Fig

    7.- REMOVER LA CUBIERTA (18-E), FIG.1 Y 2 7.1.- Quitar la bolsa. 7.2.- Presionar el pedal (45-I) colocar el tubo manija en posición horizontal. 7.3.- Quitar el tornillo de la perilla de ajuste de altura (11-E) y quitar la perilla (12-E). 7.4.- Colocar la barredora con las ruedas hacia arriba cuidando de proteger la cubierta para que no se raye.

  • Página 9: Desensamblar El Motor, Fig

    17.- DESENSAMBLAR EL MOTOR, FIG. 5 La única posible reparación al motor es: Reemplazo de carbones Reemplazo de armadura Reemplazo de campo Nunca trate de reparar el campo o la armadura, siempre reemplácelos por unos nuevos. 17.1.- Quitar motor como en el punto 8. 17.2.- Quitar ventilador como en el paso 17.

  • Página 10: Diagram Upright Vacuum Cleaner Exteernal Parts. Fig

    IV. UPRIGHT VACUUM CLEANER EXTERNAL PARTS (PARTES EXTERNAS BARREDORA) EXCEPT U-610 PARA TODOS LOS MODELOS EXCEPTO U-610 10/20 Elaborado: Septiembre / 2005...

  • Página 11: Upright Vacuum Cleaner External Parts

    V. UPRIGHT VACUUM CLEANER EXTERNAL PARTS (PARTES EXTERNAS BARREDORA) PART No. DESCRIPTION DESCRIPCION U-510 U-310 U-110 U-180 U-240 U-610 13-0947-5 HANDLE GRIP MANGO ASIDERA 28-0534-01-7 POWER SUPPL y CORD CABLE TOMA CORRIENTE 28-1152-9 POWER SUPPL y CORD CABLE TOMA CORRIENTE 28-1256-8 CORD ASSY 3"...

  • Página 12: Diagram Upright Vacuum Cleaner Internal Parts, Fig

    VI. UPRIGHT VACUUM CLEANER INTERNAL PARTS (PARTES INTERNAS BARREDORA) EXCEPT U-610 PARA TODOS LOS MODELOS EXCEPTO U-610 12/20 Elaborado: Septiembre / 2005...

  • Página 13: Upright Vacuum Cleaner Internal Parts

    VII. UPRIGHT VACUUM CLEANER INTERNAL PARTS (PARTES INTERNAS BARREDORA) PART No. DESCRIPTION DESCRIPCION U-510 U-310 U-110 U-180 U-240 U-610 12-0258-9 AIR DUCT GASKET EMPAQUE DE POLIURETANO .325 .325 .325 .325 .325 .325 13-1095-2 RIGHT AIR DUCT TUNEL DERECHO 13-1843-5 RIGHT AIR DUCT...

  • Página 14: For All Models Para Todos Los Modelos

    VIII. MOTOR ASSEMBLY (ENSAMBLE DE MOTOR) FOR ALL MODELS PARA TODOS LOS MODELOS 14/20 Elaborado: Septiembre / 2005...

  • Página 15: Motor Assembly (Ensamble Del Motor)

    IX. MOTOR ASSEMBLY (ENSAMBLE DEL MOTOR) PART No. DESCRIPTION DESCRIPCION 46-2542-2 46-2757-6 46-2108-2 MOTOR COVER ASSEMBL y ENSAMBLE CUBIERTA MOTOR 13-1091-1 MOTOR COVER CUBIERTA MOTOR 02-0096-4 NUT 8-32 TUERCA INSERTO 8·32 01-0071-9 SCREW TYPE 8-18 TORNILLO PHILLIPS 46-2024-1 BRUSH HOLDER ASSEMBL y ENSAMBLE PORTA CARBON 13-1121-6 BRUSH HOLDER SUPPORT...

  • Página 16: Barredora Vertical Partes De La Copa De Polvo (Solo Series Dc)

    X. UPRIGHT VACUUM CLEANER DUST CUP PARTS (ONLY DC SERIES) (BARREDORA VERTICAL PARTES DE LA COPA DE POLVO (SOLO SERIE DC)) PART No. DESCRIPTION DESCRIPCION 46-2747-7 46-2439-1 46-2942-4 24-0232-9 BAG SPRING RESORTE PARA BOLSA 05-3356-2 BAG CLIP CLIP PARA BOLSA 46-2943-2 BAG ASSEMBL ENS.

  • Página 17: Upright Vacuum Cleaner External Parts

    XI. UPRIGHT VACUUM CLEANER EXTERNAL PARTS (PARTES EXTERNAS BARREDORA) ONLY U-610 MODELOS U-610 17/20 Elaborado: Septiembre / 2005...

  • Página 18: Upright Vacuum Cleaner Internal Parts

    XII. UPRIGHT VACUUM CLEANER INTERNAL PARTS (PARTES INTERNAS BARREDORA) ONLY U-610 MODELOS U-610 18/20 Elaborado: Septiembre / 2005...
  • Página 19 XIII. WIRING DIAGRAM (DIAGRAMA ELECTRICO) 19/20 Elaborado: Septiembre / 2005...

  • Página 20: Número De Modelo

    Del lnterior de la República lIamar al 01 (800)84-94-711 LAVADORAS D.F. VALLEJO FABRICA MONTERREY N.L. Norte 45 No. 802, Col. Ind. Vallejo KOBLENZ ELECTRICA, SA DE C.V. Platón Sánchez 1860 norte Y ZONA METROPOLITANA C.P. 02300, México D.F. Av. Ciencia No. 28 Cuautitlán Izcalli Col. Primero de Mayo Servicio a Domicilio Tels.: 5567-80-45 35-81...
