Sistemas de comunicación de voz entre el puesto de control y las habitaciones, así
como entre la enfermera presente en una habitación y el resto de habitaciones.
PUESTO DE CON-
7

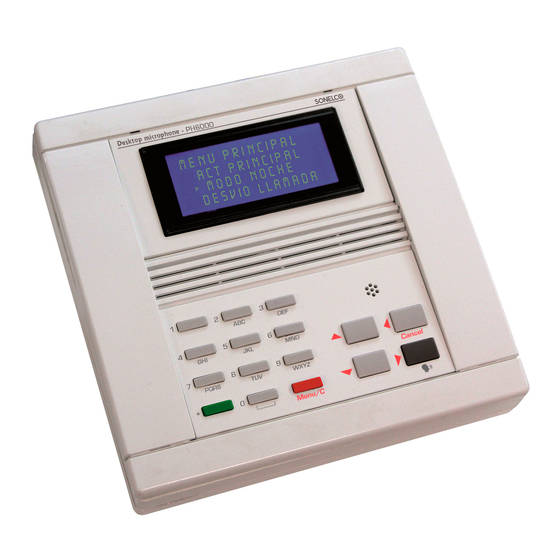

1 - Display 2 - Micrófono 3 - Tecla de navegación/cancelación 4 - Teclas de navegación 5 - Tecla de navegación/llamada - 6 - Tecla de menú 7 - Tecla de recordatorio de llamada
8 - Teclado alfanumérico 11 - Módulo de baño 12 - Módulo de presencia de enfermera PCH6025 con display 12A - Tecla de presencia o cancelación 13 - Módulo con micrófono
y altavoz PCH6022 14 - Módulo control de intercomunicación PCH6021 14A - Tecla de hablar 14B - Led indicador de funcionamiento 14C - Tecla de cancelación 15 - Módulo de
presencia de enfermera PCH6020 15A - Tecla de presencia o cancelación 16 - Módulo de cama PCH6030 16.1 - Pulsador de cama 17- Modulo de control de habitación con
sistema luminoso de señalización PH6011 18- Modulo de control de habitación PH6010
Flujo de Información en la pantalla (1) del pupitre
Una vez realizada una llamada desde una habitación, ésta aparece en el display (1), y si hay varias, se van acumulando en un listado que
aparece en dicha pantalla. En la llamada seleccionada se puede ver:
▄
En la primera línea del orden de llamada, aparece el nombre de la habitación y el pupitre al que per-
tenece la habitación que llama (el propio u otro desviado).
▄
En la segunda línea de la llamada seleccionada aparece quién ha realizado esa llamada, Cama1,
Cama2, Enfermera, Baño, Ayuda y también la información del estado de la habitación: Presencia o
Pendiente.
▄
En el resto de líneas, sin seleccionar, sólo aparece el orden, el nombre de la habitación y el pupitre al
Las llamadas se van acumulando en un orden correspondiente al nivel de prioridad (en el pupitre
existen 4 niveles de llamadas) y al orden en que van llegando. Los niveles son los siguientes y tienen las
▄
Nivel 1: llamadas de ayuda. Son prioritarias. Ocupan el orden superior en el listado. No pueden ser anuladas desde el pupitre pero sí
pueden ser transferidas a estado de Pendientes.
▄
Nivel 2: llamada desde el baño a través del módulo PCH6040 (11)
Tienen prioridad media. Se van acumulando después de las llamadas de ayuda, según su orden de llegada.
No pueden ser anuladas desde el pupitre pero si pueden ser transferidas a estado de Pendientes.
▄
Nivel 3: llamada desde Cama1, Cama2 y módulo de Llamada/Presencia.
Tienen prioridad baja y se van acumulando según su orden de llegada.
Pueden ser anuladas desde el pupitre o transferidas a estado de Pendientes.
▄
Nivel 4: Información de Presencia o Pendiente.
Tienen prioridad muy baja y se van acumulando según su orden de llegada.
No pueden ser anuladas desde el pupitre ni transferidas a estado de Pendientes.
MANUAL DE USUARIO - PH6000
8
6
4
5
FUNCIONAMIENTO DESDE EL PUPITRE
1.- Funcionamiento tras una llamada de habitación
12
1
2
4
3
13
14
14C
17
1
MODULOS DE HABITACION
15
15A
12A
16
16.1
14B
14A
d
d
d
d
d
d
d
d
d
d
d
d
d
d
d
d
d
a.
a.
a .
a
a
a.
a.
a.
.
11
18
