CONFIGURACIÓN VICTRON CON BATERÍAS
DE LITIO DYNESS B4850, B48100 O B3
1) Check List Materiales (Ejemplo):

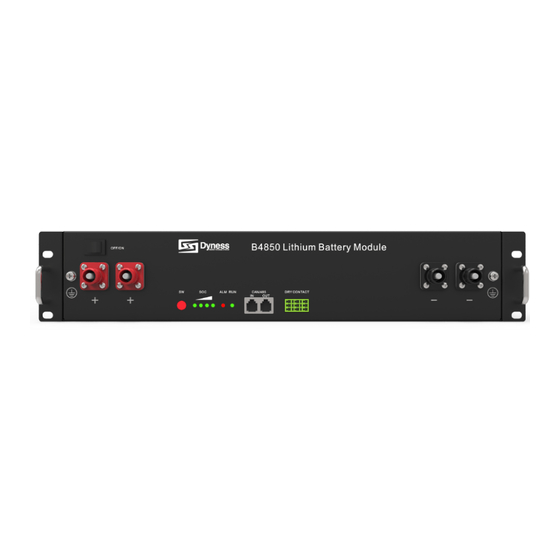

4 Baterías Dyness B4850
1 Cable de poder
1 Cable de alimentación Cerbo GX
3 Par de cable de paralelos
3 Cable de comunicación entre baterías
1 Cable de comunicación entre Batería y Cerbo GX
1 Cable de comunicación entre Inversor y Cerbo GX
1 Inversor Victron Multiplus II
1 Victron Cerbo GX
1 Controlador MPPT SmartSolar
Nota: Antes de comenzar, asegurarse que el banco de baterías es capaz de suministrar la corriente
necesaria para la potencia máxima del inversor. Como regla general, la capacidad del banco debe ser
el doble que la potencia del inversor, en nuestro caso inversor de 5kW y banco de baterías de 10kWh.
2) Conecte los Cables entre los Equipos Victron:
Cable de comunicación entre Inversor y Cerbo GX (cable de datos estándar)
Cable de alimentación Cerbo GX con los puertos battery (+) y battery (–) del
Inversor (Incluido en Cerbo GX)
Para consultas escribir a proyectos@naturaenergy.cl o visitar nuestra web
https://www.naturaenergy.cl
Publicidad
Manuales relacionados para Dyness B3 Serie
Resumen de contenidos para Dyness B3 Serie
- Página 1 CONFIGURACIÓN VICTRON CON BATERÍAS DE LITIO DYNESS B4850, B48100 O B3 1) Check List Materiales (Ejemplo): 4 Baterías Dyness B4850 1 Cable de poder 1 Cable de alimentación Cerbo GX 3 Par de cable de paralelos 3 Cable de comunicación entre baterías 1 Cable de comunicación entre Batería y Cerbo GX...
- Página 2 3) Conecte en Paralelo los Módulos de Baterías Dyness y los Cables entre los Equipos Victron y el Banco de Baterías: Conecte las baterías Dyness entre sí con los cables de paralelos y luego los cables de comunicación (CAN IN con CAN OUT) según se muestra en la siguiente figura.
- Página 3 4) Configuración del DIP switch de la batería “Maestro” (0010): La batería principal operara como maestro y para ello se debe configurar de la siguiente manera el DIP switch ubicado en su parte frontal. Todo el resto de módulos de baterías quedaran como esclavos (0000) y los DIP switch quedaran de la siguiente manera.
- Página 4 Diríjase a: Setting Services CAN bus (2) Elija “CAN-bus BMS (500 kbit/s)” Ahora vaya al menú: Setting System setup Battery monitor Elija “DYNESS- L Battery on CAN-bus” Luego vaya a: Setting DVCC Turn on DVCC (Actívelo) y ahí active el límite de corriente de carga (“Limit charge current”, 25A por cada módulo...
- Página 5 Diríjase al menú del inversor “MultiPlus 48/5000/70-100”, y configure corriente límite de entrada. Nota: Si la comunicación del banco de baterías Dyness y los equipos Victron fue exitosa el inversor seguirá los valores enviados por la batería desde el BMS, corriente máxima de carga, voltaje bulk, etc.
- Página 6 Ahora a través de la pantalla de Victron Cerbo GX y verifique la comunicación con la batería, vaya a “DYNESS-L Battery” y visualice los parámetros que entrega la batería a través del BMS conectado al Cerbo GX. ¡LISTO, TERMINAMOS! Para consultas escribir a proyectos@naturaenergy.cl o visitar nuestra web...
