H-1480

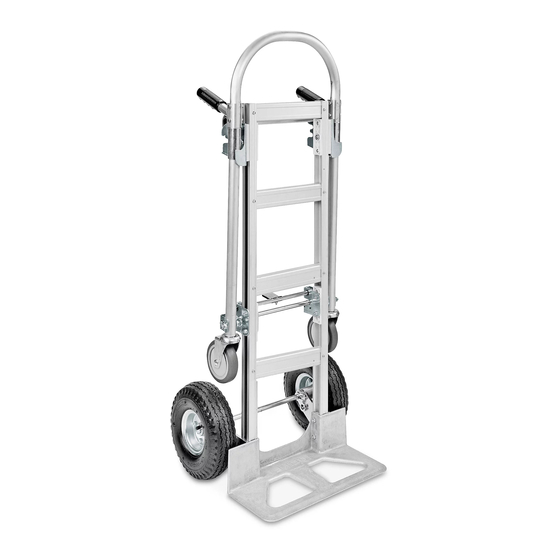

CONVERTIBLE JR
ALUMINUM HAND TRUCK
WITH PNEUMATIC WHEELS
TOOLS NEEDED
10mm Wrench
Pliers
7
11
14
6
8
15
13
9
10
PAGE 1 OF 6
1-800-295-5510
13mm Wrench
Hammer
2
5
11
12
13
14
8
16
uline.com
PARTS
1
3
2
4
7
6
15
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
REF.
QTY.
DESCRIPTION
1
2
Handle with Bracket
2
4
6mm Hex Washer Head Bolt
3
4
6mm Locknut
4
1
Extended Handle
5
1
Frame
6
2
Cotter Pin
7
2
Washer
8
2
Spacer
9
1
Axle
10
2
Round Pin
11
2
Frame Reinforcement
12
4
8mm Locknut
13
2
Axle Support
14
4
8mm Bolt
15
2
Wheel
16
1
Nose Plate
0421 IH-1480
