Spirax Sarco BPT 13 Serie Instrucciones

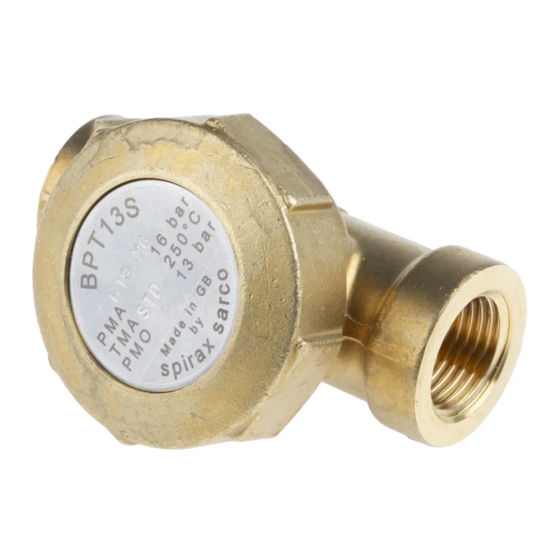

Purgador termostático para vapor
Cert. No. LRQ 0963008
ISO 9001
Descripción
El BPT 13 es un purgador de presión equilibrada con mantenimiento
con cuerpo de latón.
El purgador estándar es el BPT13A con conexiones en ángulo.
Tipos disponibles:
BPT13A Conexiones angulares (estándar)
BPT13AX Conexiones angulares con filtro interno
BPT13S Conexiones rectas
BPT13SX Conexiones rectas con filtro interno
BPT13UA Conexiones angulares, tuerca de unión en la entrada
BPT13UAX Conexiones angulares, tuerca de unión y filtro interno
BPT13US Conexiones rectas, tuerca de unión en la entrada
BPT13USX Conexiones rectas, tuerca de unión y filtro interno
Nota: Indicar tipo de cápsula al pasar pedido.
Tipos de cápsula
Cápsula estándar marcada con 'STD' que descarga a 12°C por
debajo de la temperatura de saturación.
Opcional la cápsula se puede suministrar con cápsula 'SUB' que
trabaja a 24°C por debajo de la temperatura del vapor, o con
cápsula 'NTS' que trabaja a 4°C aproximadamente por debajo de la
temperatura del vapor.
Normativas
Este producto cumple totalmente con los requisitos de la Directiva
Europea de Equipos a Presión 97/23/EC.
Certificados
Dispone de certificado típico de pruebas de fabricante.
Nota: Los certificados/requerimientos de inspección deben
solicitarse con el pedido.
Tamaños y conexiones
½" y ¾" roscadas BSP (BS 21 paralelo) o NPT.
Condiciones límite
El purgador no debe trabajar en esta zona ya que se
pueden dañar los internos.
���
���
���
���
��
�
�
� �
El purgador no puede trabajar en esta zona
Condiciones máximas diseño del cuerpo
PMA - Presión máxima admisible
TMA - Temperatura máxima admisible
Temperatura mínima admisible
PMO - Presión máxima de trabajo
TMO - Temperatura máxima de trabajo
Temperatura mínima de trabajo
Prueba hidráulica
(ISO 6552)
� ��
� ��
Presión bar r
16 bar r a 120°C
250°C a 7 bar r
13 bar r a 220°C
225°C a 7 bar r
en Latón
BPT 13
5
4
8
��
��
Materiales
No.Parte
1 Cuerpo
PN16
2 Tapa
3 'O' ring
4 Cápsula
-20°C
5 Resorte
6 Espaciador
7 Asiento
0°C
8 Junta asiento
24 bar r
9 Tamiz
Racord y tuerca
10
de unión
Nota: Item 9 se ve claramente en el despiece de recambios al dorso
10
Material
Latón BS EN 12165 CW 617N
Latón BS EN 12165 CW 617N
Goma sintética fluorine fluorocarbon
Acero inoxidable
Acero inoxidable
Acero inoxidable
Acero inoxidable
Acero inoxidable
Acero inoxidable
Latón BS EN 12165 CW 617N
TI-P122-01
ST Issue 3
2
3
6
7
1
BS 2056 302 S26
BS 1449 304 S16
BS 970 431 S29
BS 1449 304 S11
