- Página 1 MC50 MC50 MANUAL DEL UTILIZADOR/INSTALADOR v1.1 REV. 04/2022 Versiones de hardware compatibles: 27042021 | 24092021...
-
Página 2: Tabla De Contenido
00. CONTENIDO íNDICE 01. INFORMACION DE SEGURIDAD 07. RESOLUCIÓN DE PROBLEMAS INSTRUCCIONES PARA CONSUMIDORES FINALES/TÉCNICOS NORMAS A SEGUIR 08. ESQUEMAS DE CONEXIÓN 02. CENTRAL ESQUEMA DE CONEXIÓN - MOTORES CORREDERA CARATERÍSTICAS TÉCNICAS ESQUEMA DE CONEXIONES – MOTORES DE PUERTA SECCIONADA RECOMENDACIONES PREVIAS A LA PROGRAMACIÓN ESQUEMA DE CONEXIONES –... -
Página 3: Avisos De Seguridad
01. AVISOS DE SEGURIDAD ATENCIÓN: AVISOS GENERALES Este producto está certificado de acuerdo con las normas • En este manual se encuentra información de uso y seguridad muy de seguridad de la Comunidad Europea (CE). importante. Lea cuidadosamente todas las instrucciones del manual antes de iniciar los procedimientos de instalación/uso y mantenga este Este producto esta en cumplimiento con la Directiva manual en un lugar seguro para que pueda ser consultado cuando sea... -
Página 4: Avisos De Segurança
01. AVISOS DE SEGURIDAD 01. AVISOS DE SEGURANÇA hay una supervisión o instrucciones por personas con experiencia en protegerlos contra esfuerzos mecánicos, esencialmente en el cable de el uso del producto en seguridad y que esté comprendido los riesgos alimentación. Tenga en cuenta que todos los cables deben entrar en y peligros involucrados. -
Página 5: Responsabilidad

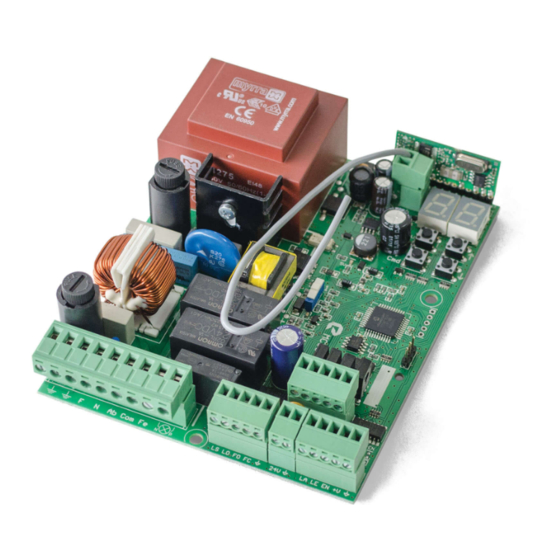

CARATERÍSTICAS TÉCNICAS • Mantenga el área de acción de lo potón motorizado libre mientras el El MC50 es una centralita electrónica monofásica con sistema de radiocontrol incorporado, desarrollada mismo esté en movimiento, y no cree resistencia al movimiento del para la automatización de cancelas correderas y seccionales. -
Página 6: Recomendaciones Previas A La Programación
02. CENTRAL 02. CENTRAL RECOMENDACIONES PREVIAS A LA PROGRAMACIÓN RECOMENDACIONES PREVIAS A LA PROGRAMACIÓN Para mejorar su conocimiento del funcionamiento de la centralita, antes de proceder con la configura- 01 • Salida auxiliar para Lampara destellante o LED 24V DC. ción, preste especial atención a las siguientes indicaciones. -
Página 7: Mandos
02. CENTRAL 02. CENTRAL MANDOS FUNCIONES MENU P MÁX. MIN. VALOR Programación de mandos para apertura total MENU FUNCIÓN ESTADOS PÁGINA PROGRAMABLE FABRICA Programación de mandos para apertura peatonal SC: 03 BR: 04 Abrandamiento en la apertura SE: 02 Ajuste del tiempo de •... -
Página 8: Funciones Menu E
02. CENTRAL 03. PROGRAMAR "P" FUNCIONES MENU E PROGRAMACIÓN AUTOMÁTICA E SEMI-AUTOMÁTICA DEL CURSO • Para acceder al menú E, presione la tecla MENU durante 10 segundos. Este menu permite la programación automatica del motor y del abrandamiento. • Utilice ↓↑ para navegar por los menús. MENU •... -
Página 9: P2-Ajuste De Fuerza Y Sensibilidad
03. PROGRAMAR "P" 03. PROGRAMAR "P" PROGRAMACIÓN DEL CURSO AJUSTE DE FUERZA Y SENSIBILIDAD Le permite ajustar la sensibilidad del motor Este menú permite cambiar la dirección de movimiento del motor, sin tener que cambiar la al detectar obstáculos. Cuanto mayor sea Valores de fabrica conexión de los cables del motor y los finales de carrera. -
Página 10: P4-Tiempo De Pausa
03. PROGRAMAR "P" 03. PROGRAMAR "P" TIEMPO DE PAUSA PROGRAMACIÓN DE FOTOCÉLULAS 08 • Aparece la función configurada de fábrica. Si lo desea, cambie la función a 00 o 01 usando ↓↑. Ajuste del tiempo total de pausa en cierre 09 •... -
Página 11: P7-Lógica De Funcionamiento
03. PROGRAMAR "P" 03. PROGRAMAR "P" LÓGICA DE FUNCIONAMIENTO LAMPARA DESTELLANTE 01 • Pulse MENÚ durante 3 segundos. Este menú le permite definir el modo de funcionamiento de la puerta. 02 • Aparece P0. Presione ↓ 8 veces. 03 • Aparece P8. Pulse MENÚ durante 1 segundo. Operación en modo automático 04 •... -
Página 12: Programar "E
04. PROGRAMAR "E" 04. PROGRAMAR "E" HOMBRE PRESENTE TIEMPO DE LUZ DE CORTESIA Este menú permite programar el tiempo (de 1 a 99 minutos) que la luz de cortesía Hombre presente apagado permanece encendida, después de que el portón complete la maniobra de cierre. Valores de fábrica Este menú... -
Página 13: E6-Velocidad De Abrandamiento
04. PROGRAMAR "E" 04. PROGRAMAR "E" TRAVÃO ELETRÓNICO RESET – REPONER VALORES DE FÁBRICA 04 • Aparece la función configurada de fábrica. Si lo desea, cambie el valor entre 00 y 01, usando ↓↑. 01 • Pulse MENÚ durante 6 segundos. 05 •... -
Página 14: Pruebas De Componentes
06. PRUEBAS DE COMPONENTES ESQUEMA PARA CONDENSADOR Para detectar qué componentes tienen problemas en una instalación de automatización, en ocasiones es necesario realizar pruebas con conexión directa a una fuente de alimentación de 230V. Para ello, es necesario insertar un condensador en la conexión para que el automatismo pueda funcionar (verifique el tipo de condensador a utilizar en el manual del producto). En los esquemas siguientes se muestra cómo se debe realizar esta conexión y cómo NOTAS: •... -
Página 15: Resolución De Problemas
07. RESOLUCIÓN DE PROBLEMAS INSTRUCCIONES PARA CONSUMIDORES FINALES/TÉCNICOS Anomalia Proccedimiento Comportamiento Proccedimiento II Descubrir origen del problema 1 • Abra el panel de control y 3 • Desconecte el motor de la 4 • • Si el motor funciona, el 5 •... -
Página 16: Esquemas De Conexión
08. ESQUEMAS DE CONEXIÓN ESQUEMA DE CONEXIÓN - MOTORES CORREDERA CERRAR ABRIR... -
Página 17: Esquema De Conexiones - Motores De Puerta Seccionada
08. ESQUEMAS DE CONEXIÓN ESQUEMA DE CONEXIONES – MOTORES DE PUERTA SECCIONADA Marrón Negro Rojo Negro Blanco Azul Blanco Blanco Verde Rojo Amarillo Verde Marrón Azul Negro... -
Página 18: Esquema De Conexiones - Barreras
08. ESQUEMAS DE CONEXIÓN ESQUEMA DE CONEXIONES – BARRERAS Ver esquema de la pagina 19 FECHAR ABRIR...
