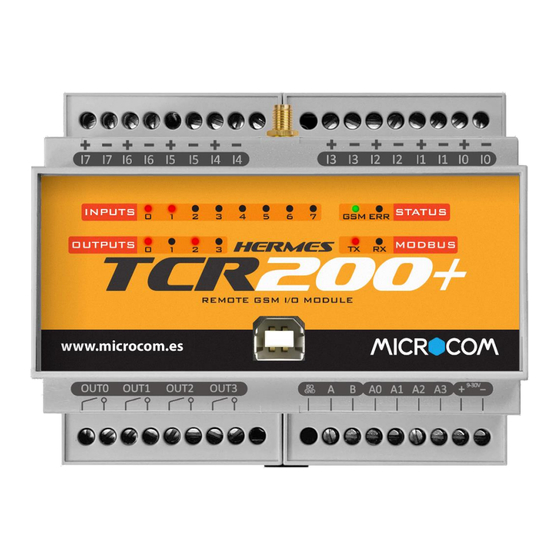

Resumen de contenidos para Microcom Hermes TCR200+

  • Página 1 Rev 2...
  • Página 2 La información contenida en este documento está sujeta a cambios sin previo aviso y no representa un compromiso por parte de Microcom Sistemas Modulares, S.L. El software descrito en este documento se suministra bajo un acuerdo de no divulgación. Este software puede ser utilizado o copiado de acuerdo con los términos de estos acuerdos.
  • Página 3: Introducción

    MICROCONF. Este software, el manual de usuario y videotutoriales de con ejemplos de programación están disponibles para para su descarga en el siguiente enlace web: https://www.microcom.es/start Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 3 | 12...
  • Página 4: Descripción Del Producto

    MÓDEM GSM registrado, intensidad de campo suficiente. MÓDEM GSM registrado, intensidad de campo buena. MÓDEM GSM registrado, intensidad de campo excelente. MÓDEM GSM registrado, intensidad de campo excelente. Fallo de Hardware. Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 4 | 12...
  • Página 5 Tarjeta SIM no presente. Tarjeta SIM bloqueada por PIN o PUK. Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 5 | 12...
  • Página 6: Denominación De Bornes

    0-10 VDC o 4/20 mA Entrada analógica 3 0-10 VDC o 4/20 mA 9-30v (+) Positivo de alimentación 9-30 VDC 9-30v (-) Negativo de alimentación 0 VDC Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 6 | 12...
  • Página 7: Instalación Del Equipo

    En caso de que la señal GSM en el lugar de instalación sea muy pobre, en Microcom disponemos de distintos modelos de antena de alta ganancia que en la mayoría de los casos resuelven satisfactoriamente la comunicación.
  • Página 8: Alimentación Eléctrica

    El Hermes TCR200+ cuenta con 4 salidas a relé con capacidad de manejar hasta 250 voltios y 3 amperios. En la figura se muestra un ejemplo de uso en que una salida a relé se emplea para encender una bombilla. Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 8 | 12...
  • Página 9 Todas las entradas analógicas están referenciadas a la masa de alimentación (GND). Conexión de sonda pasiva Conexión de sonda activa 4.5 MODBUS RTU (RS485). Ejemplo de conexión Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 9 | 12...
  • Página 10: Resolución De Problemas Comunes

    En caso de ser tarjetas de numeración estándar comprobar que los números autorizados se han introducido en formato internacional (con +34 delante para números españoles). Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 10 | 12...
  • Página 11: Especificaciones Técnicas

    SALIDAS A RELÉ Número Tipo Contacto libre de potencial normalmente abierto Tensión máxima 250 VAC Intensidad máxima BUS DE COMUNICACIÓN Interfaz RS 485 Protocolo MODBUS RTU Canales disponibles Rev 2 www.microcom.es microcom@microcom.es Tel: (34) 943 63 97 24 11 | 12...
  • Página 12: Garantía

    MICROCOM estime defectuosos tras someterla a examen, y únicamente bajo las condiciones que se enumeran a continuación: a) Que los defectos hayan sido puestos en conocimiento de MICROCOM, por escrito y en el plazo de cinco (5) años tras la fecha de compra del equipo.
