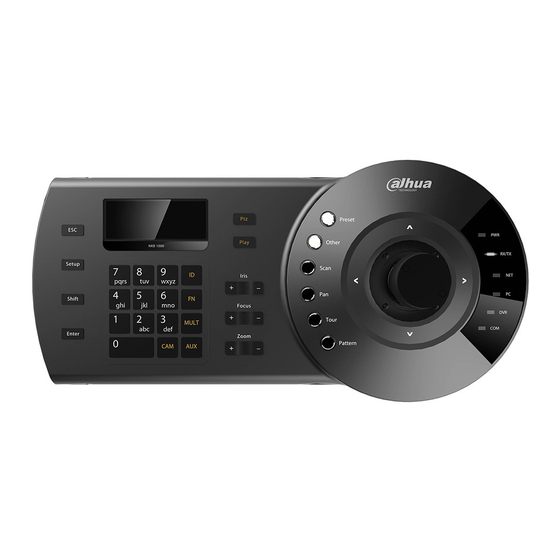

- Página 1 Traducido del inglés al español - www.onlinedoctranslator.com Guía de inicio rápido del teclado Versión 1.1.0...
-
Página 2: Tabla De Contenido
Tabla de contenido Características y especificaciones ...................1 1.1 Características ......................1 1.2 Panel frontal ......................1 1.3 Panel trasero .......................3 1.3.1 Serie de teclados de red ................3 1.3.2 Serie de teclados analógicos ................3 1.3.3 Serie de teclados Speed Dome .......... - Página 3 3.3.5 Bandeja .......................15 3.3.6 Gira .......................15 3.3.7 Patrón ......................dieciséis Control de teclado DVR......................18 4.1 Configuración del teclado ....................18 4.1.1 Conexión COM..................18 4.1.2 Configuración de la conexión de red ..............18 4.2 Operación ..........
- Página 4 8.4 Conexión del puerto de red RJ45 ................29...
- Página 5 Bienvenidos ¡Gracias por comprar nuestro teclado! Esta guía de inicio rápido está diseñada para ser una herramienta de referencia para el funcionamiento de su sistema. ¡Antes de la operación, lea atentamente las siguientes precauciones y advertencias! Guárdelo bien para referencia futura.
-
Página 6: Medidas De Seguridad Y Advertencias Importantes
Medidas de seguridad y advertencias importantes 1．Seguridad ELECTRICA Toda instalación y operación aquí debe cumplir con los códigos locales de seguridad eléctrica. El producto debe conectarse a tierra para reducir el riesgo de descarga eléctrica. Esta unidad debe conectarse únicamente a los dispositivos cuya alimentación eléctrica cumpla con los requisitos de SELV (voltaje extrabajo de seguridad) y cumpla con la fuente de alimentación limitada según IEC60950-1.). -
Página 7: Características Y Especificaciones
1 Características y especificaciones 1.1 Características Este teclado de serie tiene las siguientes características Un teclado puede controlar varios DVR, o puede usar varios teclados para controlar un DVR. Admite el funcionamiento de la cámara PTZ (domo de velocidad). Admite puerto RS485 y puerto RS232. Soporta operación PTZ a través de joystick. - Página 8 Nota Función Icono Nombre del botón número de serie 【Configuración】:Configurar|usar interruptor de modo 1+【 Configuración】:Cambio de modo de flujo principal| secundario. Cambiar entre métodos de entrada CAMBIO Cambiar entrada Ir al canal de video anterior. método botón confirmar En el menú principal del DVR, confirme la INGRESAR operación actual Ir al siguiente canal de video.
-
Página 9: Panel Trasero
Nota Función Icono Nombre del botón número de serie para detener. PATRÓN Patrón Establecer modo: haga clic en【PATRÓN】es ir a la interfaz de configuración. Modo de uso: Por ejemplo, 5+【PATRÓN】 es llamar al patrón No.5 y luego hacer clic en el 【 PATRÓN】para detener. -
Página 10: Serie De Teclados Speed Dome
Figura 1-3 Consulte la siguiente hoja para obtener información detallada. Nombre del puerto N ombre del puerto N ombre del puerto número de serie número de serie número de serie Puerto RS422 Puerto RS485 Puerto USB Puerto RS232 Toma de corriente 1.3.3 Serie de teclados Speed Dome Consulte la Figura 1-4 para obtener información sobre el puerto del teclado del domo de velocidad. -
Página 11: Operación Del Menú
2 Operación del menú 2.1 Arrancar y apagar 2.1.1 Arrancar 1) Conecte el teclado a la fuente de alimentación adecuada. La luz indicadora de encendido está encendida. Puede ver la interfaz de bienvenida (compatible con la configuración personalizada) después de que el dispositivo se haya iniciado correctamente. 2) Haga clic【INGRESAR】o【CONFIGURACIÓN】para ir a la siguiente interfaz. - Página 12 Figura 2-2...
-
Página 13: Funcionamiento Del Menú
2.3 Operación del menú Use el joystick en el teclado para moverse hacia arriba/abajo/izquierda/derecha para seleccionar elementos. Use el teclado para ingresar números o caracteres para establecer parámetros. Hacer clic【INGRESAR】para confirmar la operación actual. Hacer clic【ESC】salir. 2.3.1 Sistema El administrador del sistema incluye la configuración de la hora, la configuración de la red, la configuración de la dirección, la configuración auxiliar, la actualización del sistema y la actualización del logotipo. -
Página 14: Dirección
2.3.1.3 Dirección El valor de la dirección varía de 0 a 255. La configuración predeterminada es 0. Cuando hay una conexión en cascada, el 0 tiene la prioridad más alta y el 255 tiene la prioridad más baja. Consulte la Figura 2-6. Figura 2-6 2.3.1.4 auxiliar Es para configurar la luz de fondo de la pantalla y la función de cierre de sesión automático. -
Página 15: Actualización Del Logotipo
Figura 2-8 1) AbiertoActualización de REC, ingrese la dirección IP del teclado y el puerto TCP (la configuración predeterminada es 37777). Nota Si no puede usar el 37777 para actualizar, significa que la capa de la aplicación no se inició correctamente. Utilice el puerto 3800 para actualizar. -
Página 16: Cuenta
ID: Es el número de identificación del dispositivo para que pueda reconocer el dispositivo rápidamente. Nombre: Nombre del dispositivo personalizado. Tipo: tipo de dispositivo. Las opciones incluyen: SD/NVD/DVR/DVM/MATRIX. Enlace: Las opciones incluyen: NET/RS232/RS485. Seleccione el tipo y establezca los parámetros correspondientes. La interfaz se muestra como en la Figura 2-10. Figura 2-10 Cuando su modo de enlace sea neto, ingrese la contraseña de administrador correspondiente para iniciar sesión. -
Página 17: Agregar Usuarios
Figura 2-12 2.3.3.2 Agregar usuarios Ingrese el nombre de usuario (8 dígitos como máximo) y luego configure la contraseña correspondiente. Las opciones de grupo incluyen usuario/invitado. Consulte la Figura 2-13, Figura 2-13 Invitado: El invitado solo puede operar la operación del punto de control. Usuario: El usuario tiene el control PTZ, la configuración del sistema, la copia de seguridad, la configuración avanzada, etc. -
Página 18: Zonas Despejadas
Figura 2-15 2.3.4.1 Importar Inserte el disco flash que contiene los archivos de actualización en el teclado y vaya a la interfaz de importación. Hacer clic【INGRESAR】para importar los archivos de configuración. 2.3.4.2 Exportar Inserte el disco flash en el teclado y luego vaya a la interfaz de exportación. Hacer clic【INGRESAR】para exportar los archivos de configuración. -
Página 19: Domo De Velocidad De Control De Teclado
Domo de velocidad de control de 3 teclados 3.1 Conexión de cables Conecte la línea A/B del teclado a la conexión de línea A/B del domo de velocidad. 3.2 Configuración del teclado a) Asegúrese de que la conexión de la línea A/B del teclado y la línea A/B del domo de velocidad sea correcta. b) Establezca la dirección del domo de velocidad para que la dirección del domo de velocidad y la dirección RS485 del teclado sean las mismas. -
Página 20: Iris/Zoom/Enfoque
-En el domo de velocidad, haga clic en【ESC】para volver a la interfaz de control PTZ. 3.3.2 Iris/Zoom/Enfoque 3.3.2.1 Iris En el teclado, haga clic en【IRIS】botón, botón de uso【+】y【-】o gire el joystick hacia arriba/abajo para controlar el iris. 3.3.2.2 Enfoque En el teclado haga clic【ENFOCAR】botón, botón de uso【+】y【-】o gire el joystick hacia la izquierda/derecha para controlar el enfoque. -
Página 21: Bandeja
Figura 3-3 Siga los pasos que se indican a continuación. a) Seleccione Establecer y luego haga clic en【INGRESAR】,puede ver una interfaz que se muestra en la Figura 3-4. Figura 3-4 b) Use el joystick 3D para seleccionar el límite izquierdo y el límite derecho. c) Haga clic【INGRESAR】para completar la configuración. -
Página 22: Ronda De Llamadas
En el modo Establecer, haga clic en【EXCURSIÓN】en el teclado, la interfaz se muestra a continuación. Consulte la Figura 3-6. Figura 3-6 3.3.6.1 Establecer recorrido a) Seleccione Establecer elemento, la interfaz se muestra como en la Figura 2-10. Figura 3-7 b) Ingrese un valor en el tour No. c) Agregar/Eliminar preajuste a/del recorrido. -
Página 23: Patrón De Inicio
3.3.7.1 Establecer patrón a) Seleccione el número de recorrido y luego ingrese un valor. b) Seleccione el botón de configuración del tour y luego haga clic en【INGRESAR】botón. c) Use el joystick para establecer el patrón y luego haga clic en【INGRESAR】para terminar. El domo de velocidad puede memorizar toda su operación. -
Página 24: Dvr De Control De Teclado
4 DVR de control de teclado 4.1 Configuración del teclado 4.1.1 Conexión COM Nota Consulte el capítulo 8 para hacer el cable COM. a) Antes de la operación, asegúrese de que la conexión del cable sea correcta. b) En el menú DVR, desde Configuración->Sistema->RS232. La función COM es el teclado de red y luego establece los parámetros correspondientes. -
Página 25: Cerrar Sesión
c) ID de entrada, nombre del dispositivo, dirección IP. RS232, RS485 que configuró en la interfaz del punto de control, haga clic en 【INGRESAR 】para comenzar la búsqueda. El sistema se conecta automáticamente al DVR después de una operación de búsqueda exitosa. Consejos Hacer clic【IDENTIFICACIÓN】en el teclado y luego ingrese el número de ID. - Página 26 Función F unción F unción número de serie número de serie número de serie por cuadro...
-
Página 27: Teclado De Red A Decodificador De Control
5 teclado de red para controlar el decodificador 5.1 Control de pantalla de empalme Inicie sesión en la Web del decodificador, puede ver la siguiente interfaz. Consulte la Figura 5-1. Figura 5-1 Haga clic en la pared de empalme en el panel izquierdo; puede ir a la siguiente interfaz. Consulte la Figura 5-2. Haga clic en el botón de empalme rápido, puede darse cuenta de 1×1 configuración convenientemente. - Página 28 Figura 5-2 En la Figura 5-2, haga clic en el botón Administrador de información, puede ver y editar el SN de control de pantalla correspondiente. Para el teclado de red, haga clic en el【Identificador de control】+【TOCAR】uno por uno, puede seleccionar la pantalla de salida rápidamente.
-
Página 29: Salida De Video A La Pared De Tv
5.2 Salida de video a la pared de TV Inicie sesión en la WEB del decodificador, desde【Ajuste】->【dispositivo remoto】,puedes agregar el , puede editar el SN de control correspondiente. fuente de entrada correspondiente. Haga clic en el botón editar Consulte la Figura 5-4. Para el teclado de red, haga clic en el【Identificador de control】+【LEVA】,puede enviar el video a la pared de TV. -
Página 30: Teclado De Red Para Control De Matriz Analógica
6 Teclado de Red para Controlar Matriz Analógica Consulte el capítulo 8.1 para usar RS232 COM para conectar el teclado de red a la matriz analógica. 6.1 Operación de matriz analógica El teclado de red puede controlar la matriz analógica para realizar la siguiente función. Consulte la Figura 6-1. Figura 6-1 1) Verifique si puede usar el panel frontal para cambiar el video o no. -
Página 31: Teclado De Red Para Controlar La Plataforma De Matriz De Video
7 Teclado de red para controlar la plataforma de matriz de video 7.1 Control de pantalla de empalme Inicie sesión en la WEB de la plataforma de matriz de video (M60/M70), y luego seleccione el control de empalme, puede ir a la siguiente interfaz. - Página 32 Para el teclado de red, haga clic en el【Identificador de control】+【LEVA】uno por uno, puede reproducir el video en la pared para obtener una vista previa. Figura 7-2...
-
Página 33: Ajustes De Zona A Través Del Teclado
Figura 7-3 7.3 Ajustes de zona a través del teclado Consulte el capítulo 2.3.2 Zona (punto de control) para obtener información detallada. El tipo de dispositivo es DVM y el valor predeterminado del paso es 64. -
Página 34: Hacer Cable Com
8 Hacer cable COM 8.1 Fabricación del cable COM RS232 Consulte la siguiente figura para hacer el cable RS323. Cuando use el teclado de red para controlar la matriz analógica, RS232 Com adopta el modo 2-2, 3-3, 5-5. directo: El modo de conexión directa se muestra como en la Figura 8-1. Figura 8-1 Cuando use el teclado para controlar otro dispositivo, RS232 Com adopta el modo de conexión 2-3, 3-2, 5-5. -
Página 35: Puerto De 25 Pines Y Conexión De La Caja De Interruptores
Figura 8-3 8.3 Puerto de 25 pines y conexión de la caja de interruptores Conecte el puerto RS232 de la caja de 25 pines del interruptor con el puerto RS232 del DVR. (La salida de 25 pines admite un máximo de doce puertos RS232. - Página 36 Figura 8-5 Consulte la siguiente figura si se está conectando a través del concentrador. Consulte la Figura 8-6. Figura 8-6 Nota: Esta guía de inicio rápido es solo para referencia. Se puede encontrar una ligera diferencia en la interfaz de usuario.
