Nombre del puerto
Puerto de salida de alarma
12
1‒ 5 (NO1‒NO5;
C1-C5; NC5)
13
Botón de encendido
14
3.2.5 DH-XVR8816S-4KL-I/DH-XVR58xxS-I2/DH-XVR58xxS-4KL-I2/DH-
XVR78xxS-4K-I2
No.
Nombre del puerto
1
TIERRA
2
Puerto de entrada de energía
3
Botón de encendido
4
Puerto de entrada de audio
Puerto de entrada de audio
5
(ENTRADA DE MICRÓFONO)
Puerto de salida de audio
6
(SALIDA DE MICRÓFONO)
7
Puerto de salida de audio
8
Puerto de salida de vídeo
Función
5 grupos de puertos de salida de alarma (Grupo 1: puerto NO1‒C1, Grupo 2:
puerto NO2‒C2, Grupo 3: puerto NO3‒C3, Grupo 4：puerto NO4‒C4, Grupo 5:
puerto NO5, C5, NC5). Estos puertos envían una señal de alarma al dispositivo
de alarma. Asegúrese de que haya suministro de energía al dispositivo de
alarma externo.
NO: Puerto de salida de alarma normalmente abierto. C:
Extremo público de salida de alarma.
NC: puerto de salida de alarma de cierre normal.
Enciende/apaga el DVR.
Terrestre.
Panel trasero

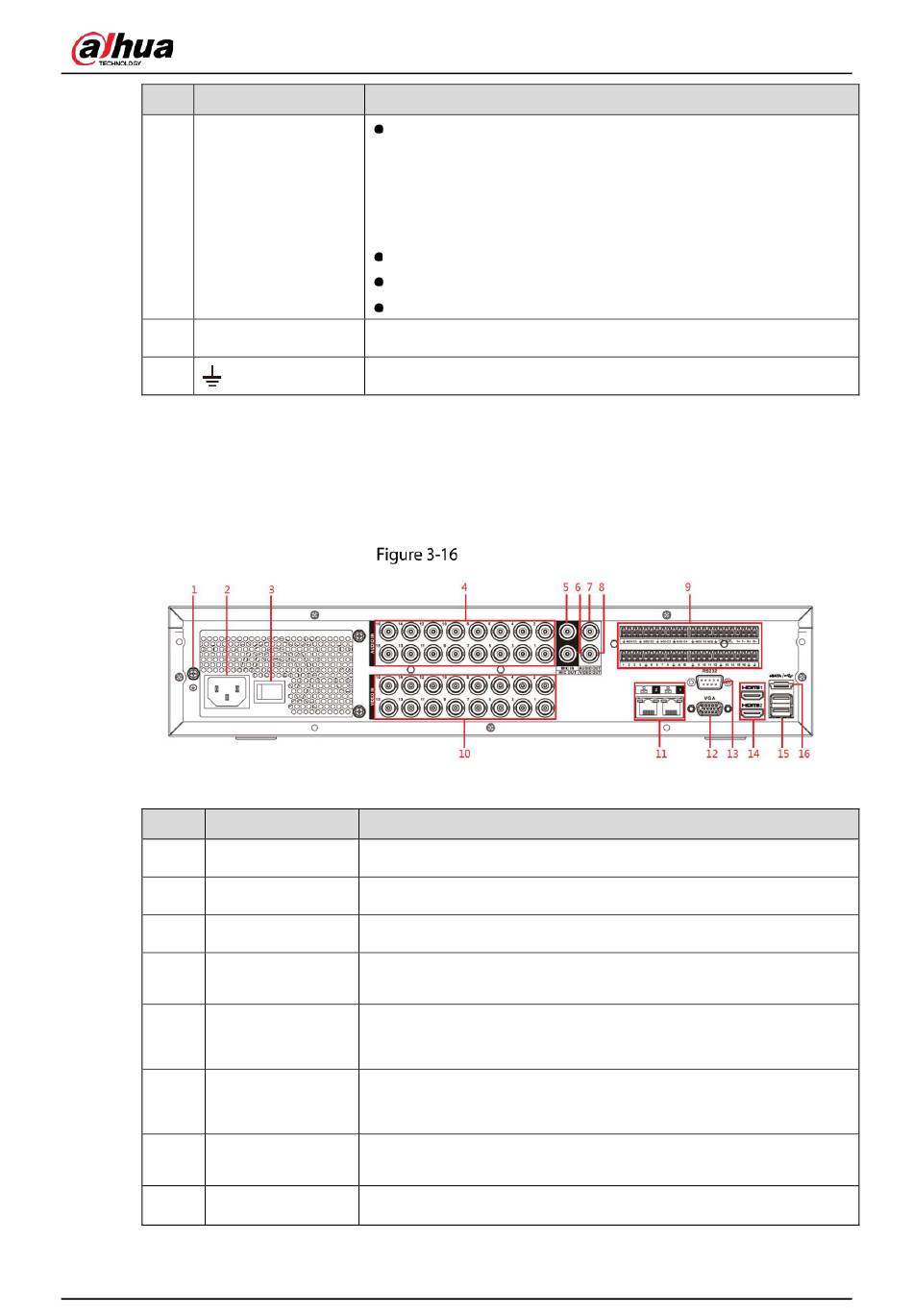

Tabla 3-15 Descripción del panel trasero
Función
Terrestre.
Potencia de entrada.
Enciende/apaga el dispositivo.
Recibe la salida de señal de audio analógica de los dispositivos como el
micrófono.
Puerto de entrada de conversación de remolque que recibe la salida de señal de
audio analógica de los dispositivos, como micrófono, captación.
Puerto de salida de conversación remolcable que emite la señal de audio analógica a
los dispositivos, como la caja de sonido.
Envía la señal de audio analógica a dispositivos como la caja de
sonido.
Conéctese a dispositivos de salida de video como TV.
