- Página 1 RB3 R868, RB3 T868, RB3 T868W & RB3 R868W Manual de Usuario...
-
Página 2: Tabla De Contenido
Índice Instrucciones importantes de seguridad Uso del equipo Introducción Funcionamiento Receptor RB3 R868 / RB3 R868W Transmisor RB3 T868 / RB3 T868W Montaje e instalación Fijar los equipos Conectar el receptor al cuadro de maniobras Ajuste del receptor / Modos de trabajo Modo ON/WORK Señal ATEST... -
Página 3: Instrucciones Importantes De Seguridad
Instrucciones importantes de seguridad Desconectar la fuente de corriente antes de proceder a la instalación o reparación del equipo. En cumplimiento de la directiva europea de baja tensión, le informamos de los siguientes requisitos: •Desconectar la alimentación antes de efectuar cualquier manipulación en el equipo. -
Página 4: Introducción

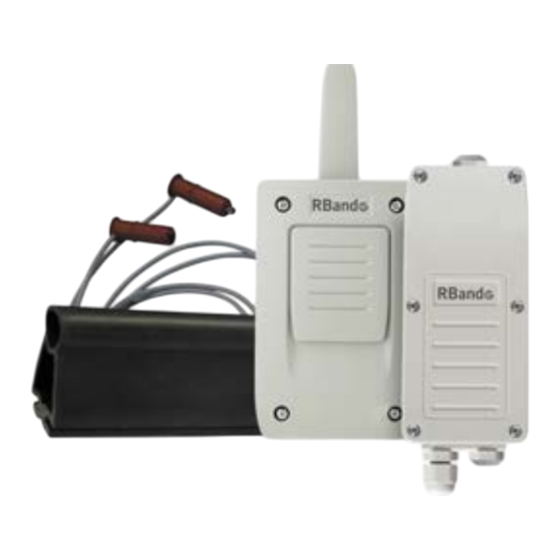

Introducción Funcionamiento El sistema RadioBand está diseñado para aplicaciones en puertas residenciales, comerciales e industriales en las cuales se instale una banda de seguridad. El sistema proporciona un sistema sin cables vía radio permitiendo reemplazar los cables en espiral para transmitir la señal de seguridad al cuadro de maniobras. El receptor verifica constantemente el estado de los transmisores que tiene conec- tados. -
Página 5: Receptor Rb3 R868 / Rb3 R868W
Receptor RB3 R868 / RB3 R868W jcmtechnologies... -
Página 6: Transmisor Rb3 T868 / Rb3 T868W
Transmisor RB3 T868 / RB3 T868W jcmtechnologies... -
Página 7: Montaje E Instalación
Montaje e instalación Fijar los equipos jcmtechnologies... - Página 8 jcmtechnologies...
-
Página 9: Conectar El Receptor Al Cuadro De Maniobras
Conectar el receptor al cuadro de maniobras Conexión de las salidas de seguridad al cuadro de maniobras. Ejemplo conexionado a cuadro de maniobras con entrada para contacto de segu- ridad/STOP: Ejemplo conexionado R1 a cuadro de maniobra con entrada para banda de segu- ridad 8k2: El equipo puede conectarse a cuadro de maniobras con entrada para banda de segu- ridad 8k2 o directamente en una entrada de seguridad de contacto normalmente... -
Página 10: Ajuste Del Receptor / Modos De Trabajo
Ajuste del receptor / Modos de trabajo Cualquier cambio en la configuración de los selectores ↑ requiere una reprogramación del sistema (consulte "Pro- ↓ gramación"). Detector de interferencias ↑ 7 s El equipo pasa al estado de seguridad después de 7s. ↓... -
Página 11: Polaridad Señal Atest (Depende Del Cuadro De Maniobras)
Polaridad señal ATEST (depende del cuadro de maniobras) ATEST negativo: la señal de ATEST es una señal fija de 12 ↑ Negativo o 24V que el cuadro pone a 0V para hacer la comprobación del sistema. ATEST positivo: la señal de ATEST está sin tensión y ↓... -
Página 12: Señal Atest
Señal ATEST Con el fin de cumplir con la norma EN ISO 13849-1:2015 de seguridad, es necesario conectar esta señal al cuadro de maniobras para testear el sistema antes de cada ciclo de la puerta. En caso de trabajar con bandas ópticas, en modo ON sólo se permiten OSE-S7502B y OSE-S7502 ya que éstas siempre se mantienen activas. -
Página 13: Conectar La Banda Al Transmisor
Conectar la banda al transmisor Ejemplos de conexionado: IMPORTANTE: La posición del selector ha de corresponder con el tipo de banda de seguridad conectada. IN 2 sólo admite bandas resistivas 8k2 y mecánicas / contacto. El selector 3 no tiene aplicación si no hay nada conectado en IN2. - Página 14 jcmtechnologies...
-
Página 15: Programación
Programación •Trabajando con una banda de seguridad ésta debe ser conectada en IN1 del trans- misor. IN2 no actúa. Dicha banda puede actuar sobre R1 (modo 1) o sobre R2 (modo 2) o simul- táneamente sobre los 2 relés (modo 3). •Trabajando con dos bandas de seguridad (modo 4), la banda conectada en IN1 actuará... -
Página 16: Modo 1: Banda En In1 Activa R1
Modo 1: Banda en IN1 activa R1 La banda de seguridad conectada en IN1 activará R1. Memoria ocupada en receptor = 1 transmisor Secuencia programación: •Pulsar botón PROG en el receptor (1) hasta que el led R1 se encuentre encendido (2). -
Página 17: Modo 2: Banda En In1 Activa R2
Modo 2: Banda en IN1 activa R2 Banda conectada en IN1 activará R2. Memoria ocupada en receptor = 1 transmisor Secuencia programación: •Pulsar botón PROG en el receptor (1) hasta que el led R2 se encuentre encendido (2). •Pulsar botón PROG en el transmisor (3). •Se escuchará... -
Página 18: Modo 3: Banda En In1 Activa R1 Y R2
Modo 3: Banda en IN1 activa R1 y R2 Banda conectada en IN1 activará R1 y R2. Memoria ocupada en receptor = 2 transmisores Secuencia programación: •Pulsar botón PROG en el receptor (1) hasta que el led R1 y R2 se encuentren encendidos (2). -
Página 19: Modo 4: Banda In1 Activa R1 Y Banda In2 Activa R2
Modo 4: Banda IN1 activa R1 y banda IN2 activa R2 Banda conectada en IN1 activará R1 e IN2 activará R2. Memoria ocupada en receptor = 2 transmisores Secuencia programación: •Pulsar botón PROG en el receptor (1) hasta que el led R1 y R2 hagan inter- mitencias (2). -
Página 20: Verificación Y Mantenimiento
Verificación y mantenimiento ¿Funciona? Una vez la banda está cableada y programada en el receptor, R1 y/o R2 (según modo de programación) se encuentra en estado de reposo (apagado), también IN1 e IN2 en el transmisor. Si se ha programado la banda en R1 y el indicador de R1 está activo, revisar que la banda no se encuentre activa (indicador IN1 en el transmisor activo) o ésta no se encuentre mal configurada (indicador IN1 en el transmisor intermitente). -
Página 21: Función Check
Función CHECK Ideal para conocer la cobertura radio de la instalación. Presionar el pulsador CHECK del receptor durante al menos 1 segundo para entrar en modo de verificación. El indicador luminoso se encenderá y se escucharan cuatro pitidos. Realizar una maniobra completa de apertura y cierre de la puerta. Durante la veri- ficación del sistema se escuchará... -
Página 22: Solución De Problemas
Solución de problemas jcmtechnologies... -
Página 23: Baterías
Baterías Almacenamiento •Almacenar las baterías de litio en un lugar fresco, seco y ventilado lejos de fuentes de calor o fuegos. •Se recomienda el uso de una estructura no combustible y mantener la separación adecuada entre las paredes y las baterías. •La temperatura máxima sugerida para el almacenamiento es de 30°C. -
Página 24: Características Técnicas
Características técnicas Los prensaestopas deben ser instalados para asegurar IP65. Sustituir prensaestopas por tapón en las entradas de cable que no se utilicen. Duración pila: 2 años aproximadamente. Con bandas de seguridad ópticas estándar, la vida de las pilas dependerá del modo de trabajo y del número de maniobras por día. - Página 25 (típico) Máximo tiempo de reacción ante inter- 265ms ferencias RB3 T868, RB3 T868W, RB3 R868, RB3 R868W Equipos compatibles RB3 TGL868 y RB3 y RSEC3 TGLA868 El fabricante se reserva el derecho a cambiar especificaciones del equipo sin previo aviso.
-
Página 26: Notas
Notas jcmtechnologies... - Página 27 Notas jcmtechnologies...
-
Página 28: Datos Reglamentarios
Datos reglamentarios Declaración de conformidad UE JCM TECHNOLOGIES, S.A. declara que el producto RB3 R868, RB3 T868, RB3 T868W & RB3 R868W cumple con los requisitos esenciales de la Directiva RED 2014/53/UE, así como con los de la Directiva de Máquinas 2006/42/CE, siempre y cuando su uso sea el previsto;...
