Manual

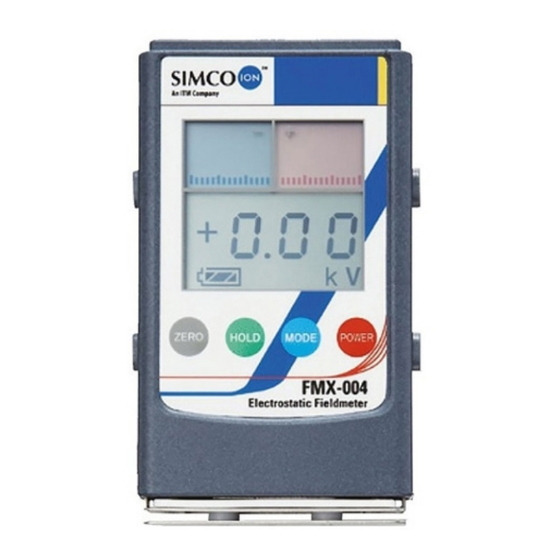

Medidor de electrostática y balance iónico
FMX-004
ÍNDICE
1. Introducción
2. Seguridad
10. Anomalías
13. Desguace
1
Introducción
Lea este manual íntegramente antes de comenzar la instalación
y/o utilización del producto. Es imprescindible seguir todas las
instrucciones para asegurar el buen funcionamiento del aparato
y para conservar los derechos de la garantía. Las disposiciones
de la garantía figuran en las Condiciones generales de venta y
suministro de productos y/o en el Resultado de actividades de
electrostatica.com.
2
Seguridad
− El medidor de campos electrostáticos 990.10288 está desti-
nado exclusivamente a rastrear y medir las cargas electros-
táticas.
− En caso de modificaciones, adaptaciones u operaciones simi-
lares sin autorización previa por escrito del fabricante, queda-
rán anulados el certificado de aprobación CE y los derechos
de garantía del aparato.
− No utilice el 990.10288 en entornos donde exista riesgo de
fuego o explosión.
− Las reparaciones deberán confiarse a un técnico electricista
profesional.
− La conexión a tierra del instrumento aumenta su precisión de
medida.
T. 93 208 09 54
l
info@electrostatica.com
l
www.electrostatica.com
1
Publicidad
Tabla de contenido
Manuales relacionados para Electrostatica FMX-004
Resumen de contenidos para Electrostatica FMX-004
-
Página 1: Tabla De Contenido
Manual Medidor de electrostática y balance iónico FMX-004 ÍNDICE 1. Introducción 2. Seguridad 3. Uso y funcionamiento 4. Especificaciones técnicas 5. Puesta en funcionamiento 6. Funcionamiento 7. Medidas 8. Opcional 9. Mantenimiento 10. Anomalías 11. Electrodo capacitivo 12. Reparación / Calibración 13. -
Página 2: Uso Y Funcionamiento
Manual Uso y funcionamiento El FMX-004 es un medidor de campos electrostáticos para ras- trear y medir cargas electrostáticas. Se puede utilizar para esta- blecer si hay que utilizar barras de ionización (descarga) y dónde montarlas. Debido a su diseño compacto, se pueden realizar medidas en puntos de difícilacceso. -
Página 3: Puesta En Funcionamiento
0,2 kV, ni si la función [HOLD] está activada. 1. Dirija el instrumento de medida hacia una superficie no cargada (conectada a tierra). 2. Pulse el botón verde [ZERO] para ajustar a cero la pantalla. T. 93 208 09 54 info@electrostatica.com www.electrostatica.com... -
Página 4: Medidas
7.1 Resumen La precisión de medida depende del tamaño de la superficie que va a medirse. El medidor FMX-004 se ha calibrado en un rango de 0 a 20 kV, para una zona de medida plana de 150 mm x 150 mm y una distancia de medida de 25 mm. Si las medidas se realizan a una distancia diferente o en una zona más pequeña... -
Página 5: Opcional
· Si la lectura es > 0: pulse el botón [ZERO]. · Mantenga el instrumento de medida en el caudal de aire que desea medir. · El instrumento de medida indica la tensión medida (kV) y la polaridad. T. 93 208 09 54 info@electrostatica.com www.electrostatica.com... -
Página 6: Mantenimiento
Limpie el adaptador con ultrasonidos y iónico es demasiado baja adaptador debido a contaminación séquelo completamente. Si el problema no o condensación se soluciona, envíe la placa de medida a SIMCO a reparar T. 93 208 09 54 info@electrostatica.com www.electrostatica.com... -
Página 7: 11. Electrodo Capacitivo
Medidor de campo electrostático y balance iónico 990.10288.06 Repuesto: Electrodo capacitivo para medir Balance iónico Escanee el QR para 990.10297.20.03 Fuente de tensión 1kV para medidor más información 851.10282 Calibración medidor 990.10288 T. 93 208 09 54 info@electrostatica.com www.electrostatica.com Protect pdf from copying with Online-PDF-No-Copy.com...
