Antes De La Operación - Echo CS-680 Manual Del Operador

Destrabe el freno de la cadena
Palanca del freno
(Protector de
mano delantero)
Tapa del embrague
Dos tuercas
Espárragos de la barra guía
Pasador
Rueda
Agujero
Banda del freno
Destrabe el freno de la cadena
CS-680
ANTES DE LA OPERACIÓN
Paragolpes
con púas
Dos perons 5 × 12
Espárragos de
la barra guía
Agujero de
ajuste de la
barra guía
Tuercas
Pasador de ajuste
Tapa del
embrague
ADVERTENCIA
¡La cadena de la sierra está afilada! Lleve
puestos guantes para protegerse las manos
cuando manipule el conjunto, ya que de
lo contrario se pueden producir lesiones
personales.

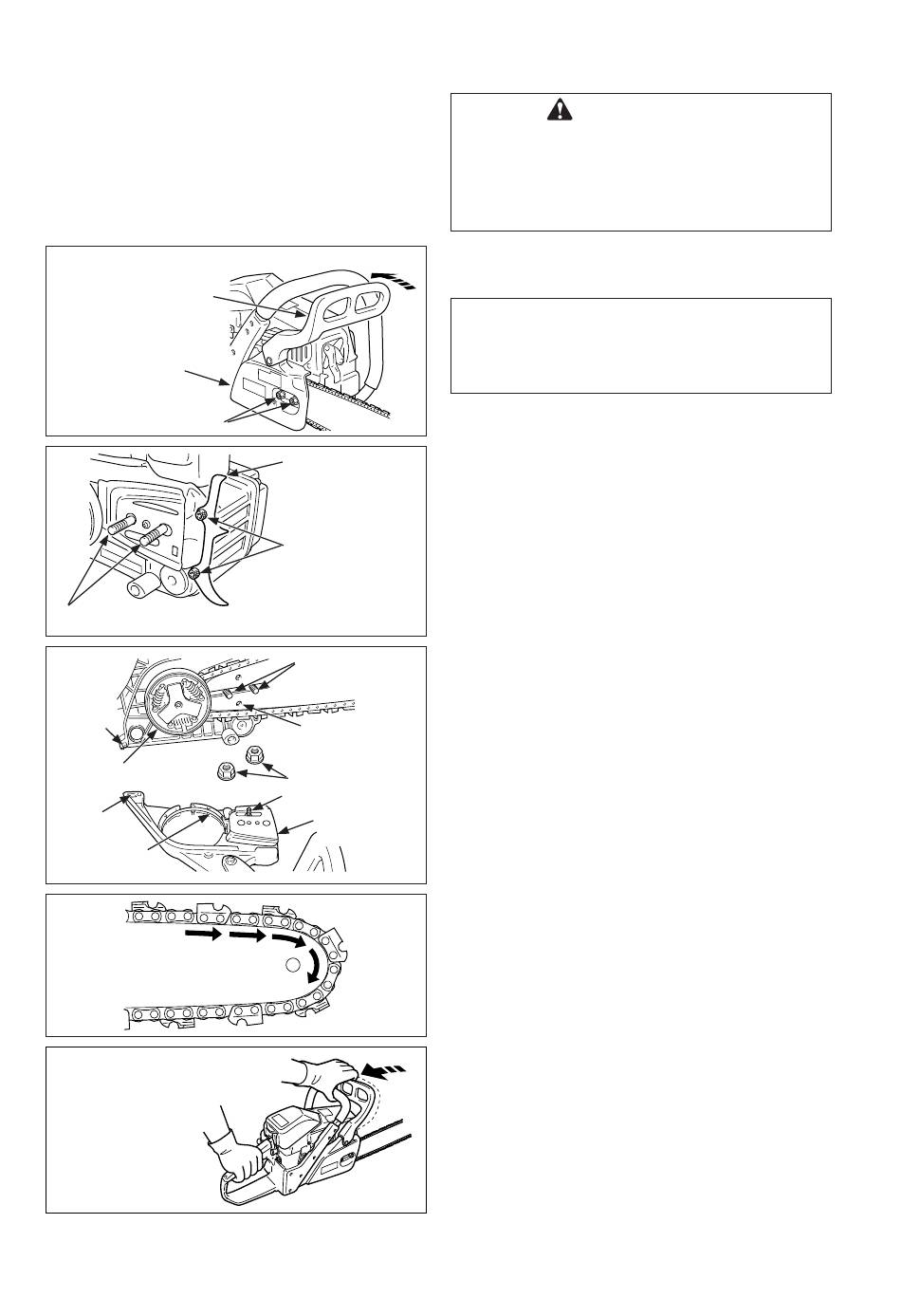

BARRA DE GUÍA Y CADENA DE
SIERRA INSTALAR/QUITAR
AVISO
Para instalar o retiro la tapa del embrague,
mueva la palanca del freno de cadena
totalmente a la parte posterior.
1. Quite el cable de la bujía. (vea página 26)
2. Quite las dos tuercas de la tapa del embrague y
quite la tapa.
3. Quite la barra de la guía y la cadena de la sierra,
en caso de necesidad. Vea el "Mantenimiento
y Cuidado" las instrucciones para la barra de la
guía, el piñón y el mantenimiento de cadena de
la sierra.
4. Para la configuración inicial, instale el
paragolpes con púas en la parte delantera de la
máquina con dos pernos de 5 × 12 mm.
5. Monte la barra guía en los espárragos y
deslícela hacia el embrague para facilitar la
instalación de la cadena de sierra. Instale la
cadena con los cortadores en la parte superior
de la barra guía apuntando hacia adelante.
6. Destrabe el freno de la cadena e instale la tapa
del embrague sobre los espárragos de la barra
guía. Asegúrese de que el pasador del tensor de
la cadena encaje en el agujero del tensor de la
barra guía, que la banda del freno esté colocada
alrededor del tambor del embrague y le agujero
en la parte posterior de los ajustes de la tapa del
embrague por del pasador en la tapa del motor.
Apriete las tuercas de la tapa del embrague con
los dedos.
10
