Medidor de Flujo Área-Velocidad Modelo AVFM 5.0
Lvl Offset Opcional para los sensores modelo QZ02L-A. Presione  e
ingrese el valor de compensación deseado para la lectura de
nivel. Ingrese 0.00 cuando el sensor se encuentre montado en
el fondo del canal. Cuando el sensor esté montado por sobre el
fondo del canal, ingrese la distancia entre el fondo del canal y
la parte inferior del sensor. La compensación máxima es ± 36"
(914 mm).
Nota: La referencia de 4mA no es afectada por el
SENSOR
DE NIVEL
VISTA SUPERIOR
SENSOR
VISTA LATERAL
Min Vel Presione  e ingrese un límite inferior de corte para la lectura
de velocidad. Todas las lecturas de velocidad menores al límite
de corte serán forzadas a cero.
Damping
Incremente el amortiguamiento para estabilizar las lecturas de
flujo bajo regímenes turbulentos o para filtrar saltos
esporádicos en las lecturas de nivel. Reduzca para rápida
respuesta a los cambios en el caudal.
Presione  desde el menú de Calibración para retornar al Menú de Selección.
Page 13
Offset
. La referencia de 4mA es siempre el fondo
del canal o tubería.

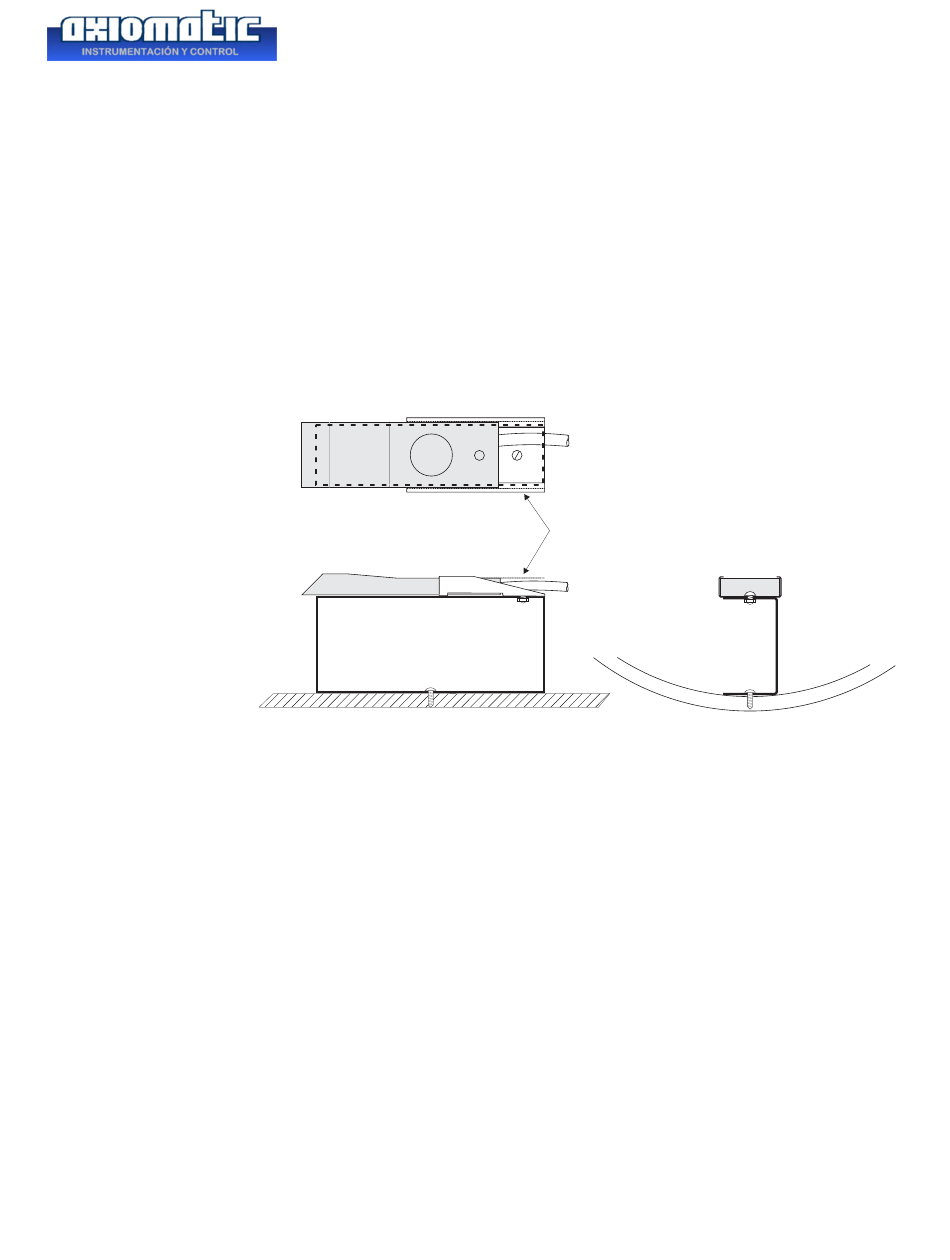

UTILICE EL SOPORTE DE
MONTAJE DE ACERO
INOXIDABLE MB-QZ
(INCLUIDO)
Lvl
SENSOR ELEVADO POR
SOBRE EI FONDO DEL
CANAL O TUBERIA
SENSOR
SOPORTE TIPO U DE ACERO
INOXIDABLE SE
RECOMIENDA CALIBRE 18 Y
ALTURA SEGUN SE
REQUIERA
VISTA DE UN EXTREMO
