- Página 1 8 0 0 . 4 USER MANUAL MANUAL DO USUÁRIO • MANUAL DE USUARIO • MANUALE UTENTE...
- Página 2 EN-US Introduction Thank you so much for choosing a Stetsom product! The chosen amplifier has been developed with the most advanced technology for who are looking for high performance audio systems with one or more speakers. Before isntalling Please read this manual carefully.
-
Página 3: Audio Input

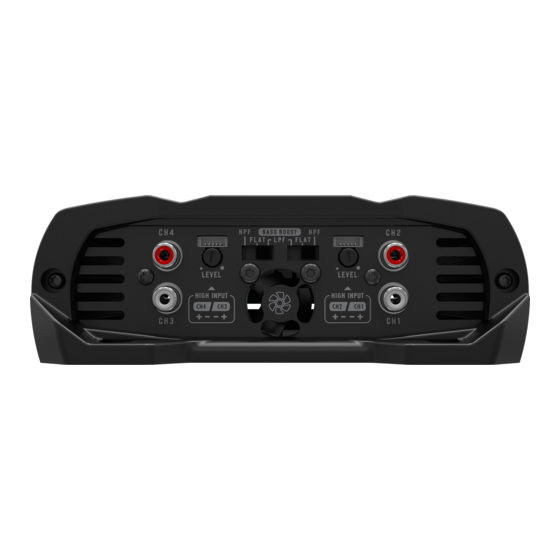

Audio input VENTILATION VENTILATION 1. RCA INPUT CONNECTIONS: RCA double connections with 4 independent channels (CH1 and CH2 / CH3 and CH4) identified on the product. Connect to radio/player outputs via quality shielded RCA cables to prevent unwanted noise. 2. HIGH INPUT CONNECTIONS: Use this connection when the radio/player does not have RCA outputs. -
Página 4: Audio Controls
Audio controls 3. LEVEL: Allows you to adjust the signal level that will be sent to the speakers. Use this control to equalize the music volume played through the speakers. 4. VARIABLE CROSSOVER: Allows adjustment of the crossover cut-off range, variable from 50Hz to 2.3KHz. These controls operate in conjunction with the crossover switches, allowing cutoff adjustment on the selected switch (H.P.F. -
Página 5: Power Supply
Speakers output 7. SPEAKERS CONNECTOR: Amplified audio outputs for speaker connection. Check speaker polarity and minimum impedance supported by the amplifier outputs before performing the installation. VENTILATION Power supply 8. POSITIVE CONNECTOR: Connect to the battery' s positive terminal via a cable of at least 6 AWG with a fuse (40A) as close to the battery as possible. -
Página 6: Led Indicator
LED indicator POWER (blue light): Indicates the amplifier is operating when P O W E R / P R O T lit. PROT (red light): Indicates that the amplifier detected faults and entered protection mode. Check the protection table for possible failure and turn the amplifier back on. - Página 7 Install them as close to the battery as possible. CH4 / CH3 CH2 / CH1 RCA INPUT Radio / Player REM (remote) 18 AWG cable STETSOM POWER 6 AWG cables Fuse Install the fuse closest to the battery (max. 12”). Ground...
- Página 8 HIGH INPUT diagram NO NEED TO BE CONNECTED GRAY WIRE BLUE WIRE Use the RCA and HIGH INPUT connections at the same time can cause unwanted noise and amplifier problems. Speakers installation Use example: 4 x SPEAKERS 2 OHMS 2 x SPEAKERS 2 OHMS + 1 x SUBWOOFER 4 OHMS (BRIDGE) 2 x SUBWOOFER 4 OHMS (BRIDGE) SPEAKERS...
- Página 9 Troubleshooting AMPLIFIER DOESN’T TURN ON: • Verify that the cables are connected correctly. Make sure all connections have electrical and mechanical contact. • Fuses or circuit breakers may be defective or blown. Check the condition of the circuit breakers and if it is compatible with the equipment consumption. •...
- Página 10 • Make a separate power connection to the sound system. Use a fuse/ circuit breaker as close to the battery as possible for protection. • Make a good grounding of the amplifier. To do this, remove the paint from the vehicle chassis at the desired point.
- Página 11 Weight: 3.3 lb The data measured are based on STETSOM laboratory equipment. Test reference in frequency from 60hz to 1Khz with THD + N at ≤1% in impedances as indicated in each measurement. The electronic components and the manufacturing process may present manufacturing variations, thus leading to a variation in the...
-
Página 12: Warranty Term
5. If you use installation techniques contrary to those given in the manual. QUESTIONS AND ADVICE: STETSOM offers Customer Services to answer questions and give advice about their products and services. Please contact us through the channels: Phone: BR +55 18 2104-9412 E-mail: suporte@stetsom.com.br... -
Página 13: Introdução
PT-BR Introdução Muito obrigado por escolher um produto Stetsom! O amplificador escolhido foi desenvolvido com a mais avançada tecnologia para quem busca alto desempenho em sistemas de áudio interno e externo com um ou mais alto-falantes. Antes de instalar Leia atentamente este manual antes de usar o produto. -
Página 14: Entradas De Áudio
Entradas de áudio VENTILAÇÃO VENTILAÇÃO VENTILAÇÃO 1. CONEXÕES DE ENTRADA RCA: Conjunto duplo de conexões RCA com 4 canais independentes (CH1 e CH2 / CH3 e CH4) identificados no amplificador. Faça as conexões com as saídas do rádio/player através de cabos RCA blindados de qualidade para evitar ruídos indesejados. -
Página 15: Controles De Áudio
Controles de áudio 3. LEVEL: Permite o ajuste do nível de sinal que será enviado para os alto-falantes. Utilize esse controle para equalizar o volume musical reproduzido pelos alto-falantes. 4. CROSSOVER VARIÁVEL: Permite o ajuste da faixa de corte do recurso crossover, variável de 50Hz a 2,3KHz. -
Página 16: Saída Para Alto-Falantes
Saída para alto-falantes 7. CONECTOR DE ALTO-FALANTES: Saídas do áudio amplificado para conexão dos alto-falantes. Verifique a polaridade dos alto- falantes impedância miníma suportada pelo amplificador saídas antes de realizar a instalação. VENTILAÇÃO Conexão de alimentação 8. CONECTOR POSITIVO: Conecte ao terminal positivo da bateria através de um cabo de no mínimo 13,3mm²... -
Página 17: Led Indicador
LED indicador POWER (luz azul): Indica que o amplificador está em P O W E R / P R O T funcionamento quando aceso. PROT (luz vermelha): Indica que o amplificador detectou falhas e entrou no modo de proteção. Verifique a possível falha na tabela de proteções e religue o amplificador. -
Página 18: Instalação
• O uso de fusível é obrigatório para proteger o sistema de curto circuito e sobrecarga. Instale o mais próximo possível da bateria. CH4 / CH3 ENTRADA RCA CH2 / CH1 Rádio / Player REM (remote) Cabo de 0,75mm2 STETSOM ALIMENTAÇÃO Cabos de 13,3mm2 Fusível Instale o fusível o mais próximo da bateria (máx. 30cm). Terra Bateria... - Página 19 Diagrama da entrada HIGH INPUT NÃO PRECISA SER CONECTADO FIO CINZA FIO AZUL Utilizar as conexões de entrada RCA e HIGH INPUT ao mesmo tempo pode gerar ruídos indesejados e problemas no amplificador. Instalação de alto-falantes Exemplos de utilização: 4 x ALTO-FALANTES 2 OHMS 2 x ALTO-FALANTES 2 OHMS + 1 x SUBWOOFER 4 OHMS (BRIDGE) 2 x SUBWOOFER 4 OHMS (BRIDGE)
-
Página 20: Solução De Problemas
Solução de problemas NÃO LIGA: • Verifique se os cabos estão conectados corretamente. Assegure-se de que todas as conexões têm contato elétrico e mecânico. • O fusível pode estar com defeito ou queimado. Verifique seu estado e se o mesmo é compatível com o consumo do amplificador. - Página 21 GRAVES FRACOS: • Cabos de falantes podem estar com as polaridades invertidas (alto-falantes fora de fase). RUÍDOS E FALHAS NO SOM: • Verifique se a instalação não está próxima da fiação original do veículo, elas podem causar interferências e ruídos no sinal de áudio. •...
-
Página 22: Especificações Técnicas
Peso: 1,5 Kg Os dados aferidos são baseados em equipamentos do laboratório da STETSOM. Referência de teste em frequência de 60hz a 1Khz com THD+N à ≤1% em impedâncias referentes a indicada em cada aferição. Os componentes eletrônicos e o processo fabril podem apresentar variações de fabricação, levando assim a uma... -
Página 23: Termo De Garantia
Termo de garantia A STETSOM, através da sua rede de Assistência Técnica Autorizada, garante ao comprador dos produtos, serviço de Assistência Técnica sem custo de substituição dos componentes ou partes, bem como mão de obra necessária para reparos de eventuais defeitos devidamente constatados como sendo de fabricação. -
Página 24: Introducion
ES-SP Introducion ¡Muchas gracias por elegir un producto Stetsom! El amplificador elegido fue desarrollado con la tecnología más avanzada para aquellos que buscan un alto rendimiento en sistemas de audio con uno o más altavoces y sistemas de sonido en general. -
Página 25: Entradas De Audio
Entradas de audio VENTILACION VENTILACION 1. CONEXIONES DE ENTRADA RCA: Doble juego de conexiones RCA con 4 canales independientes (CH1 y CH2 / CH3 y CH4) identificados en el producto. Conéctese a las salidas de radio/reproductor a través de cables RCA blindados de calidad para evitar ruidos no deseados. -
Página 26: Controles De Audio
Controles de audio 3. LEVEL: Le permite ajustar el nivel de la señal que se enviará a los altavoces. Utilice este control para ecualizar el volumen de la música que se reproduce a través de los altavoces. 4. CROSSOVER VARIABLE: Permite ajustar el rango de corte de la función de crossover, variable de 50Hz a 2,3KHz. -
Página 27: Salida Para Altavoces
Salida para altavoces 7. CONECTOR DE ALTAVOCES: Salida de audio amplificada para conectar altavoces. Compruebe la polaridad de los altavoces y la impedancia de salida mínima antes de la instalación. VENTILACIÓN Conexíon de alimentación 8. CONECTOR POSITIVO: Conectar al borne positivo de la batería mediante un cable de al menos 13,3 mm²... -
Página 28: Indicador Led
Indicador LED POWER (luz azul): Indica que el amplificador está funcionando P O W E R / P R O T cuando está encendido. PROT (luz roja): Indica que el amplificador ha detectado fallas y ha entrado en modo de protección. Verifique la tabla de protección por posibles fallas y vuelva a encender el amplificador. -
Página 29: Instalación
CH4 / CH3 ENTRADA RCA CH2 / CH1 Rádio / Reproductor REM (remote) Cables de 0,75mm2 STETSOM ALIMENTACÍON Cables de 13,3mm2 Fusible Instale el fusible más cercano a la batería (máx. 30 cm). Tierra... -
Página 30: Diagrama De Entrada High Input
Diagrama de entrada HIGH INPUT NO NECESITA ESTAR CONECTADO CABLE GRIS CABLE AZUL El uso de las conexiones de entrada RCA y HIGH INPUT al mismo tiempo puede causar ruidos no deseados y problemas con el amplificador. Instalacíon de altavoces Ejemplos de uso: 4 x ALTAVOCES 2 OHMS 2 x ALTAVOCES 2 OHMS +... -
Página 31: Solucion De Problemas
Solucion de problemas EL PRODUCTO NO SE ENCIENDE: • Compruebe que los cables estén conectados correctamente. Asegúrese de que todas las conexiones tengan contacto eléctrico y mecánico. • Los fusibles o disyuntores pueden estar defectuosos o quemados. Verifique el estado de los disyuntores y si es compatible con el consumo del equipo. -
Página 32: Falta De Bajo (Bass)
FALTA DE BAJO (BASS): • Los cables de los altavoces pueden tener polaridades invertidas (altavoces desfasados). FALLAS DE RUIDO Y SONIDO: • Verifique que la instalación no esté cerca del cableado original del vehículo, ya que pueden causar interferencia y ruido en la señal de audio. •... -
Página 33: Especificaciones Técnicas
Peso: 1,5 Kg Los datos medidos se basan en equipos de laboratorio STETSOM. Referencia de prueba en frecuencia de 60hz a 1Khz con THD+N a ≤1% en impedancias referentes a la indicada en cada medida. Los componentes electrónicos y el proceso de fabricación pueden presentar variaciones de fabricación, dando lugar a una... -
Página 34: Información De Garantía
5. Instalación en desacuerdo con las especificaciones técnicas de este manual. DUDAS Y ORIENTACIONES: STETSOM ofrece un servicio de atención al consumidor (SAC) para aclarar dudas y orientar acerca de los productos y servicios. Contáctenos a través de los canales: Teléfono: BR +55 18 2104-9412... -
Página 35: Prima Dell'installazione
IT-IT Introduzione Grazie mille per aver scelto un prodotto Stetsom! L’amplificatore scelto è stato sviluppato con la tecnologia più avanzata per coloro che cercano alte prestazioni in sistemi audio con uno o più altoparlanti e sistemi audio in generale. Prima dell’installazione Leggere attentamente questo manuale prima di utilizzare il prodotto. -
Página 36: Ingressi Audio
Ingressi audio VENTILAZIONE VENTILAZIONE 1. CONNESSIONI DI INGRESSO RCA: Doppio set di connessioni RCA con 4 canali indipendenti (CH1 e CH2 / CH3 e CH4) identificati sul prodotto. Collegare alle uscite radio/lettore tramite cavi RCA schermati di qualità per evitare rumori indesiderati. Utilizzare questo collegamento 2. -
Página 37: Controlli Audio
Controlli audio 3. LEVEL: Consente di regolare il livello del segnale che verrà inviato agli altoparlanti. Utilizzare questo controllo per equalizzare il volume della musica riprodotta dagli altoparlanti. 4. CROSSOVER VARIABILE: Consente di regolare l’intervallo di cutoff della funzione di crossover, variabile da 50Hz a 2,5KHz. -
Página 38: Uscita Altoparlante
Uscita altoparlante 6. CONNETTORE ALTOPARLANTE: Uscite audio amplificate per il collegamento dei diffusori. Prima di procedere all’installazione, verificare la polarità dei diffusori e l’impedenza minima supportata dalle VENTILAZIONE uscite dell’amplificatore. Collegamento di alimentazione 7. CONNETTORE POSITIVO: Collegare al terminale positivo della batteria tramite un cavo di almeno 13,3mm²... -
Página 39: Indicatore Led
Indicatore LED POWER (luce blu): Indica il funzionamento dell’amplificatore P O W E R / P R O T quando acceso. PROT (luce rossa): Indica che l’amplificatore ha rilevato dei guasti ed è entrato in modalità di protezione. Controllare la tabella di protezione per possibili guasti e riaccendere l’amplificatore. - Página 40 Installare il più vicino possibile alla batteria. CH4 / CH3 INGRESSO RCA CH2 / CH1 Radio / Lettore REM (remote) Cavi di 0,75mm2 STETSOM ALIMENTAZIONE Cavi di 13,3mm2 Fusibile Installare il fusibile più vicino alla batteria (max. 30cm). Terra Batteria...
-
Página 41: Installazione Degli Altoparlanti
Disposizione di ingresso HIGH INPUT NON DEVE ESSERE COLLEGATO FILO GRIGIO FILO BLU L’uso simultaneo delle connessioni di ingresso RCA e HIGH INPUT può causare disturbi indesiderati e problemi all’amplificatore. Installazione degli altoparlanti Esempi di utilizzo: 4 x ALTOPARLANTI 2 OHMS 2 x ALTOPARLANTI 2 OHMS + 1 x SUBWOOFER 4 OHMS (BRIDGE) 2 x SUBWOOFER 4 OHMS (BRIDGE) -
Página 42: Risoluzione Dei Problemi
Risoluzione dei problemi IL PRODOTTO NON SI ACCENDE: • Verificare che i cavi siano collegati correttamente. Assicurarsi che tutti i collegamenti abbiano contatti elettrici e meccanici. • I fusibili o gli interruttori automatici potrebbero essere difettosi o bruciati. Controllare lo stato degli interruttori automatici e se è... -
Página 43: Disturbi Del Rumore E Del Suono
DISTURBI DEL RUMORE E DEL SUONO: • Verificare che l’installazione non sia vicina al cablaggio originale del veicolo, poiché potrebbero causare interferenze e rumori nel segnale audio. • Effettuare una connessione di alimentazione separata al sistema audio. Utilizzare un fusibile/interruttore automatico il più vicino possibile alla batteria per protezione. •... -
Página 44: Specifiche Tecniche
Peso: 1,5 Kg I dati misurati si basano su apparecchiature di laboratorio STETSOM. Riferimento di prova in frequenza da 60hz a 1Khz con THD+N a ≤1% in impedenze riferite a quella indicata in ciascuna misura. I componenti elettronici e il processo di fabbricazione possono presentare variazioni di fabbricazione, determinando così... - Página 45 Termine di Garanzia STETSOM, attraverso la sua rete di Servizio Autorizzato, garantisce all’acquirente il costo dei componenti di ricambio o delle parti e della manodopera richiesta per riparare qualsiasi difetto di produzione riscontrato. Le riparazioni verranno effettuate dall’Assistenza Tecnica specificatamente autorizzata da STETSOM.
-
Página 46: Statement Of Conformity
2014/30/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: Por la presente, STETSOM INDUSTRIA ELETRÔNICA declara que el tipo de equipo Spain es conforme con la Directiva 2014/30/UE. El texto completo de la declaración UE de conformidad está... -
Página 47: Guarantee Certificate
Reseller / Stamp: Do not use normal trash for this product in case of damage or end life. STETSOM INDUSTRIA ELETRÔNICA LTDA. - CNPJ: 61.974.911/0001-04 RUA MARIANO ARENALES BENITO, 645 - DISTRITO INDUSTRIAL - CEP 19043-130 PRESIDENTE PRUDENTE - SP... - Página 48 STETSOMBRASIL GRUPOSTETSOM STETSOMBRASIL www.STETSOM.com.br...
