Nombre del puerto
/
HDMI
vga
ENTRADA DE MICRÓFONO
SALIDA DE MICRÓFONO
PUERTOS PoE
2.2.3 Serie NVR22-4KS2/NVR22-P-4KS2/NVR22-8P-4KS2

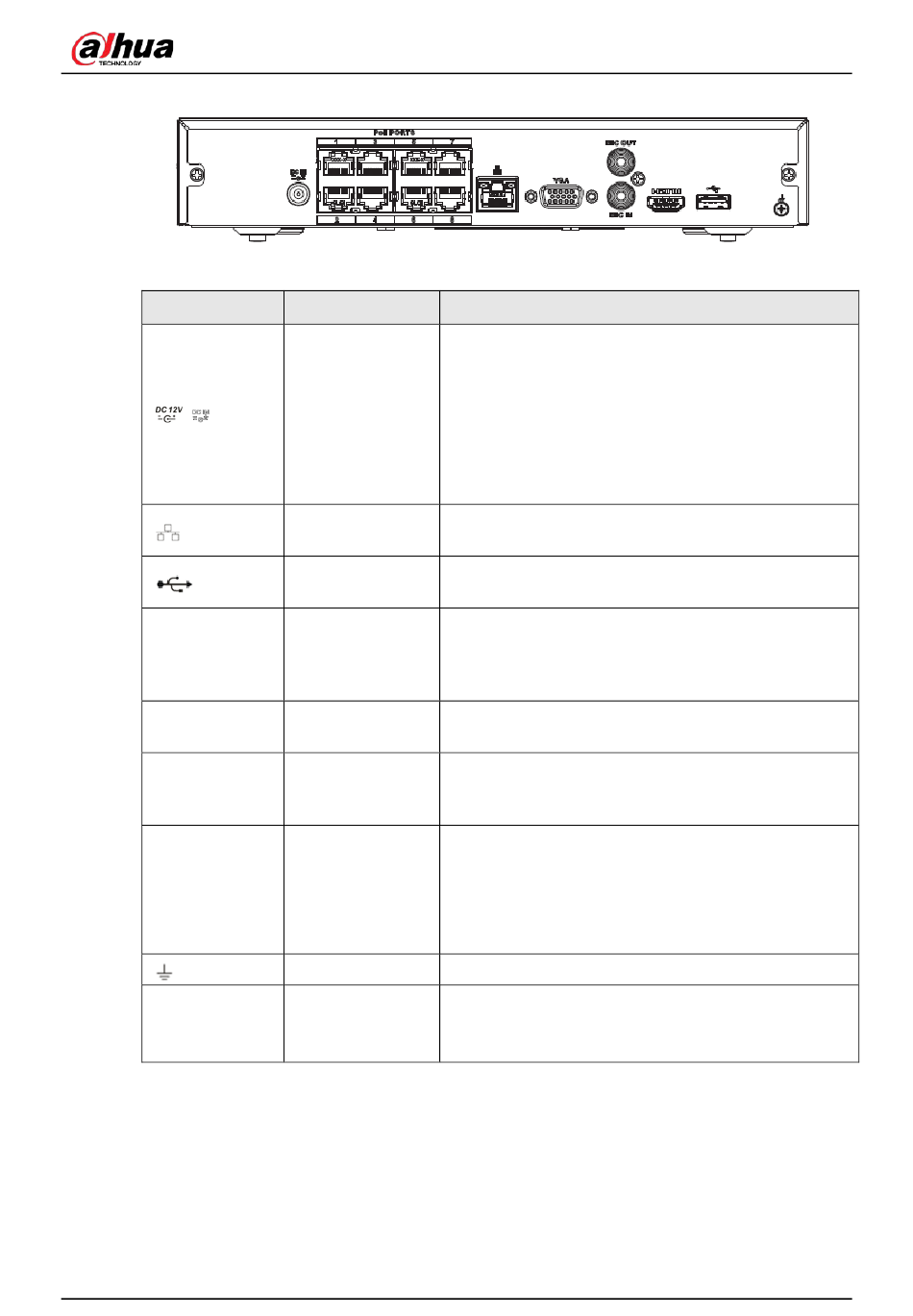

El panel trasero de la serie NVR22-4KS2 se muestra a continuación.
Figura 2-30 Panel trasero
Tabla 2-16 Puertos
Conexión
Función
Toma de corriente.
●
●
Puerto de entrada de energía
●
Puerto Ethernet autoadaptable de 10/100 Mbps.
puerto de red
Conéctese al cable de red.
Puerto USB. Conéctese a un mouse, dispositivo de almacenamiento USB y
Puerto USB
más.
Puerto de salida de señal de audio y video de alta definición.
Alta definición
Transmite video de alta definición sin comprimir y datos de
múltiples canales al puerto HDMI del dispositivo de
Interfaz de medios
visualización. La versión HDMI es 1.4.
Salida de vídeo VGA
Puerto de salida de vídeo VGA. Salida de señal de video analógica.
Se puede conectar al monitor para ver video analógico.
Puerto
Puerto de entrada de conversación bidireccional. Es para recibir la
salida de señal de audio analógica de dispositivos como micrófonos,
Puerto de entrada de audio
captación.
Puerto de salida de audio. Es para dar salida a la señal de audio
analógica a los dispositivos como la caja de sonido.
●
Puerto de salida de audio
●
●
TIERRA
Extremo de tierra.
Interruptor incorporado. Admite la función PoE.
puerto PoE
Para productos de la serie PoE, puede usar este puerto para
proporcionar energía a la cámara de red.
19
Para la serie NVR11HS-P-S3H/NVR21HS-4KS2/
NVR41HS-4KS2, entrada de 12 V CC/2 A.
Para la serie NVR11HS-P-S3H/NVR21HS-P-4KS2/
NVR41HS-4KS2, entrada de 48 V CC/1,25 A.
Para la serie NVR11HS-8P-4KS2/NVR21HS-8P-4KS2/
NVR41HS-4KS2, entrada de 48 V CC/2 A.
Salida de conversación bidireccional.
Salida de audio en monitor de video de 1 ventana.
Salida de audio en reproducción de video de 1 ventana.
