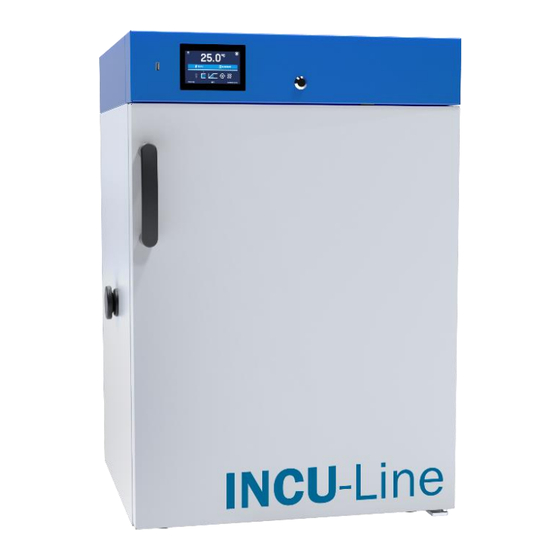

- Página 1 Manual de Instrucción ® INCU-Line Incubadoras Refrigeradas Números de catálogo europeos: IL 68R: 390-1341 IL 150R: 390-1342 IL 250R: 390-1343 Version 2.3 Issue 10/2021...
-
Página 2: Dirección Del Fabricante
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Dirección del fabricante: Europa VWR International bv Researchpark Haasrode 2020 Geldenaaksebaan 464 B-3001 Leuven +3216385011 be.vwr.com Importador en Reino Unido VWR International Ltd Hunter Boulevard, Magna Park Lutterworth, Leicestershire, LE17 4XN uk.vwr.com País de origen:... -
Página 3: Tabla De Contenido
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Indice APLICACION E INFORMACION IMPORTANTE PARA EL USUARIO ......5 CONTENIDO DEL EMBALAJE ..................6 ANTES DEL PRIMER USO .................... 7 Instalación de estantes .................... 8 3.1. 3.2. Observaciones sobre el tipo de las muestras ............8 Observaciones sobre colocación de las muestras ........... - Página 4 Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.12. Tiempo ......................30 5.13. Alarmas ......................32 5.14. Red ........................ 33 Descongelación ....................34 5.15. 5.16. Correcciones ....................34 ELEMENTOS DEL DISPOSITIVO ................36 6.1. Enchufe interno ...................... 36 6.2. Puerta interna de vidrio ..................36 6.3.
-
Página 5: Aplicacion E Informacion Importante Para El Usuario
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 1. APLICACION E INFORMACION IMPORTANTE PARA EL USUARIO Para que el dispositivo le sirva el mayor tiempo posible y para que su funcionamiento sea seguro, se deben respetar las siguientes reglas: El equipo no se puede instalar: ... -
Página 6: Contenido Del Embalaje
Los equipos INCU-Line se entregan con: INCU-Line 68R, 2 estantes de alambre con el juego de guías – 2 uds. cada uno, llave para la cerradura (2 uds.), Certificado de Prueba de Fábrica a 37°C. El manual de instrucciones multilingüe se puede descargar desde la memoria interna a una memoria USB. -
Página 7: Antes Del Primer Uso
3h para poder enchufarlo. El lugar de ubicación de la unidad debe cumplir con las siguientes condiciones: Temperatura ambiente +10°C...+28°C, para INCU-Line 68R (con la puerta de cristal) +10°C...+25°C La unidad no ha sido diseñada para trabajar en ambientes muy polvorientos ... -
Página 8: Instalación De Estantes
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Instalación de estantes 3.1. Realice los siguientes pasos para ajustar la altura de los estantes: 1) Instale una guía de estante a la altura que le conviene, colocándola en las ranuras correspondientes, que están en una pared de la cámara. -
Página 9: Observaciones Sobre Colocación De Las Muestras
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Si se acumula agua, use un paño seco para limpiar el fondo de la cámara. No utilice cajas de cartón, esponjas y otros materiales higroscópicos para almacenar las muestras, ya que pueden aumentar la humedad relativa en la cámara. -
Página 10: Descripcion Del Equipo
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 4. DESCRIPCION DEL EQUIPO 1) Puerto USB 2) Controlador electrónico con display de 4,3 pulgadas 3) Cierre de la puerta 4) Ventilador de la cámara 5) Sensores de temperatura 6) Puerta interna de cristal (sólo IL 150R/IL 250R) -
Página 11: Operacion Del Equipo
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5. OPERACION DEL EQUIPO Este símbolo significa que un campo / una ventana puede moverse hacia la dirección que se muestra en la imagen. 5.1. Memoria interna Puede ser necesario utilizar los datos de la memoria externa: una memoria USB. La memoria USB debe formatearse en el sistema de archivos FAT 32. -
Página 12: Pantalla Principal
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.3. Pantalla principal Después de encender el dispositivo, aparece la pantalla principal que contiene la información (Dibujo 2) sobre el estado del dispositivo. Dibujo 2 – Pantalla principal 5.3.1. Barra de alarma El color de la barra de alarma indica el estado del dispositivo: –... - Página 13 Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.3.2.1. Estado Dibujo 3 - Estado - iconos Luz interna está encendida Puerta cerrada, puerta abierta. El número sobre el icono presenta el contador de la puerta abierta. Presione el icono para borrar el contador.
-
Página 14: Panel De Alarmas
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.3.3. Panel de alarmas Aquí aparece la lista de alarmas. Con la alarma activa, la barra de control es roja. El evento de alarma se muestra en la lista, con el estado de alarma “active”. Cuando el evento de alarma se detiene, la alarma permanece en la lista pero con el estado “inactive”. -
Página 15: Panel De Estado
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.3.4. Panel de estado El estado del dispositivo se indica de forma descriptiva. Dibujo 7 – Estado - descripción program name el nombre del programa segmento en la realización / número total de segmentos en el programa current segment prioridad con respecto al tiempo o los parámetros... -
Página 16: Programas
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.4. Programas En este panel (Dibujo 8) puede realizar un programa seleccionado, agregar uno nuevo, editarlo o eliminarlo. Botones del menú: Realizar un programa seleccionado Detener un programa Agregar un programa nuevo Editar un programa seleccionado Eliminar un programa seleccionado Dibujo 8 –... -
Página 17: Edición De Segmentos
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Segments number – el número de segmentos (max. 5) Interval – frecuencia de guardar los datos en el registro Protection class – más información » página 22 Protection temperature – rango de temperatura para la clase de protección ... - Página 18 Manual de Instrucción INCU-Line Incubadoras Refrigeradas El elemento resaltado en rojo significa que el valor está fuera del rango y debe ingresar otro, por ejemplo, la temperatura está por encima / debajo del rango de operación del dispositivo o de la temperatura de protección.
-
Página 19: Resumen De Segmentos
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.4.3. Resumen de segmentos son visibles todos los segmentos junto con la configuración ingresada: En el resumen (Dibujo 12) Número de segmento, Temperatura, tiempo de duración, tiempo objetivo de alcanzar la temperatura de un segmento dado. -
Página 20: Clase De Protección
Manual de Instrucción INCU-Line Incubadoras Refrigeradas El programa con rampa - primero, el dispositivo cuenta regresivamente el tiempo de la rampa y luego pro- cede a la cuenta regresiva del segmento cuando se alcanza la temperatura establecida. Independiente- mente de si ha transcurrido el tiempo de la rampa o no. -
Página 21: Inicio Del Programa
Manual de Instrucción INCU-Line Incubadoras Refrigeradas La temperatura establecida en el segmento tiene que ser por lo menos 2°C por debajo del valor de la temperatura de protección superior y mínimo 2°C por encima del valor de la temperatura de protección inferior, p.ej. - Página 22 Manual de Instrucción INCU-Line Incubadoras Refrigeradas Dibujo 15 - Lista de programas La segunda manera En el panel principal (Dibujo 16) presione el icono en la esquina superior derecha Al presionar el icono irá a la ventana con selección de programas (Dibujo 17).
-
Página 23: Cambio Rápido De Parámetros
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Dibujo 17 – Inicio del programa Es posible iniciar programa con un inicio retrasado pero solo para programas con prioridad de tiempo y con una fecha de retroceso máximo 7 días atrás. Se omitirán los segmentos del programa que durarían un período total de tiempo desde la fecha de retroceso hasta la actual. -
Página 24: Cambio Rápido Del Tiempo Establecido
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Dibujo 18 – Cambio rápido de temperatura 5.6.2. Cambio rápido del tiempo establecido Para cambiar rápidamente el tiempo de duración del programa, presione el icono en la pantalla principal (Dibujo Seleccione el número de días, horas y minutos desplazando la lista hacia arriba o hacia abajo (Dibujo 19). -
Página 25: Estadística
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Estadística 5.7. Este panel muestra estadísticas sobre el programa actualmente en realización o un programa que ha fina- lizado. Las estadísticas se calculan por separado para cada segmento y el ciclo actual. El registro de datos comienza el cálculo después de 30 segundos de alcanzar la temperatura establecida en el segmento. -
Página 26: Registro De Datos
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Registro de datos 5.8. contiene la siguiente información: La ventana de registro (Dibujo hora y fecha del valor registrado [date], valor de temperatura en °C medido por el sensor principal dentro de la cámara [temp.]. -
Página 27: Registro De Eventos
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Dibujo 22 – Registro de datos Grabación de datos a la memoria USB. Archivos .csv están disponibles - columnas separadas por punto y coma y abiertas, por ejemplo, con una hoja de cálculo, .plkx –... - Página 28 Manual de Instrucción INCU-Line Incubadoras Refrigeradas Eliminar datos Evento informativo Evento de alarma Error Posibles eventos: Date/time change fecha / hora han sido cambiadas DeviceOn el dispositivo ha sido encendido (con el interruptor principal) DeviceOff el dispositivo ha sido apagado (con el interruptor...
-
Página 29: Información
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Información 5.10. El panel contiene la siguiente información: versiones del Software, nombre de la unidad, dirección del fabricante, sitio web del fabricante. Dibujo 24 – Ventana de información Pulse el icono para guardar la carpeta "Download"... -
Página 30: Tiempo
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Dibujo 25 – Ajustes del interfaz Confirma los cambios Cancela los cambios introducidos Tiempo 5.12. En este panel puede: cambiar fecha / hora del sistema, cambiar zona horaria La fecha y la hora no se pueden cambiar mientras el programa está en realización. - Página 31 Manual de Instrucción INCU-Line Incubadoras Refrigeradas Dibujo 26 – Tiempo Dibujo 27 – Ajustes de fecha Confirma los cambios Cancela los cambios introducidos Se requieren las mismas zonas horarias tanto en el dispositivo como en el ordenador para un funcionamiento correcto de los programas.
-
Página 32: Alarmas
Manual de Instrucción INCU-Line Incubadoras Refrigeradas Alarmas 5.13. Puede establecer parámetros relacionados con las alarmas. lower alarm – se generará una alarma si la temperatura cae por debajo del valor introducido en este campo upper alarm – se generará una alarma si la temperatura sube por encima del valor introducido en este campo Las alarmas de la protección de temperatura inferior y superior solo pueden generarse después de alcan-... -
Página 33: Red
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.14. puede cambiar la configuración de LAN: En este panel (Dibujo IP – la dirección IP del dispositivo Mask – una máscara de red Ethernet a la que está conectado el dispositivo ... -
Página 34: Descongelación
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 5.15. Descongelación Todos los modelos están equipados con un programa especial de descongelación (Dibujo 30). El pro- grama aparece en la lista de programas disponibles en la pantalla principal después de presionar el botón La descongelación consiste en encender temporalmente los calentadores, cuyo objetivo es descongelar la... - Página 35 Manual de Instrucción INCU-Line Incubadoras Refrigeradas La unidad ha sido calibrada por el fabricante de acuerdo con las normas aplicables. La tempera- tura que se muestra en la pantalla corresponde con una gran precisión a la temperatura en el centro geométrico de la cámara. Para el funcionamiento correcto de la unidad no es necesario llevar a cabo la calibración por el usuario.
-
Página 36: Elementos Del Dispositivo
Las incubadoras refrigeradas INCU-Line han sido equipadas con un enchufe interno (230V, 50Hz) para enchufes de la UE. Póngase en contacto con el servicio de VWR si la toma interna debe cambiarse a una versión de enchufe del RU o CH. Puede usarlo para conectar cualquier dispositivo eléctrico dentro de la incubadora. -
Página 37: Alarma De Puerta Abierta
Manual de Instrucción INCU-Line Incubadoras Refrigeradas dispositivo. Si se han insertado varios cables a través del puerto de acceso y no es posible usar el tapón, asegure el orificio con una cinta adhesiva. Si deja el puerto de acceso abierto, eso puede afectar la fluctu- ación y la variación de temperatura dentro de la cámara. -
Página 38: Puerto Usb
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 6.7. Puerto USB Para transferir los datos desde la memoria de la unidad a la memoria USB, conecte la memoria a la ranura USB del dispositivo. Vaya al Menú principal Data record, pulse el botón Seleccione tipo de archivo *.csv, *.plkx. -
Página 39: Proteccion De Temperatura
8. CONEXION REMOTA DEL DISPOSITIVO Todos los modelos INCU-Line pueden conectarse a un ordenador a través de Ethernet y monitorearse de forma remota, pero no ser controlados de forma remota con el software Premium Control (opcional). El uso de la aplicación de PC está... -
Página 40: Operacion Del Sistema De Refrigeracion
Manual de Instrucción INCU-Line Incubadoras Refrigeradas OPERACION DEL SISTEMA DE REFRIGERACION Si el dispositivo está funcionando a bajas temperaturas, el evaporador puede cubrirse de hielo, esto puede provocar una eficiencia menor de refrigeración del dispositivo. Para garantizar el correcto funcionamiento del dispositivo, debe obedecer estos principios: A temperaturas superiores a + 8ºC, el aire descongela automáticamente la cubierta de hielo, la... -
Página 41: Limpieza Del Exterior
Manual de Instrucción INCU-Line Incubadoras Refrigeradas En tal caso, le recomendamos utilizar una solución de limpieza (para limpiar las manchas) que está destinada para este propósito, por ejemplo, Pelox. Cuando limpia el dispositivo de acero inoxidable con una solución de limpieza especial, debe prestar atención a las sugerencias y recomendaciones que figuran en el... -
Página 42: Consejo Sobre Como Almacenar El Dispositivo Con Seguridad
• obtener detalles de contacto completos del servicio técnico • acceder al Catálogo online de VWR y obtener información acerca de los accesorios y productos relacionados • obtener información adicional sobre productos y ofertas especiales Para obtener más información o asistencia técnica póngase en contacto con su representante local de VWR o visite www.vwr.com... -
Página 43: Posibles Averías
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 12.1. Posibles averías Avería ¿Qué revisar? ¿Qué hacer? Tensión en el enchufe Equipo no funciona Mida el voltaje en el enchufe; Si es necesario, cambie los fusibles de la instalación eléctrica del edificio Si se ha insertado correctamente el enchufe... -
Página 44: Condiciones De La Garantia
13. CONDICIONES DE LA GARANTIA VWR International garantiza que este producto es libre de defectos de material y fabricación y ha estado cubierto por una garantía de dos años a partir de la fecha de entrega. En el caso de que se produzca alguna avería, VWR reparará, cambiará... -
Página 45: Etiqueta De Identificacion Del Producto
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 14. ETIQUETA DE IDENTIFICACION DEL PRODUCTO La etiqueta de identificación se encuentra en la esquina superior izquierda. Ejemplo de una etiqueta de identificación del producto: 1. Logo 2. Tipo del dispositivo 3. Número de catálogo 4. -
Página 46: Datos Tecnicos
Manual de Instrucción INCU-Line Incubadoras Refrigeradas 15. DATOS TECNICOS IL 68R IL 150R IL 250R Convección de aire forzada Capacidad de la cámara [l] doble (externa sólida + interna de vidrio) puerta externa de Tipo de puerta vidrio Rango de temperatura [ºC] +3...+70... - Página 47 Manual de Instrucción INCU-Line Incubadoras Refrigeradas Los modelos INCU-Line 150R son apilables. Estos modelos tienen un área especial en relieve en la parte superior. ¡Los modelos INCU-Line 68R y 250R no son apilables! Página 47 / 48...
-
