Seguridad ..................................... 1 Convenciones nacionales ............................1 Alimentación ................................2 Instalación ................................. 3 Limpieza ..................................4 Otros ..................................5 Configuración ..................................6 Contenido de la caja ..............................6 Colocar el pedestal y la base ............................ 7 Ajuste de ángulo de visualización ..........................8 Cómo conectar el monitor ............................
Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva.
Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañía eléctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe se ajustará...
Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla.
Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
Power Cable HDMI Cable USB C-C Cable USB C-C/A Cable DP Cable No todos los cables de señal se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación.
Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: NOTA: No toque la pantalla LCD cuando cambie el ángulo.
Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: 1. HDMI 2. DP 3. USB-C 4. Auriculares 5. USB3.2 Gen1+chargingx1 USB3.2 Gen1x1 6. USB3.2 Gen1x2 7. Alimentación 8. Cámara Conexión a un PC 1.
Página 12
Conectar el cable USB C-C/A USB C-C USB C-A USB C USB C USB Type-A USB Type-C...
Cámara web Hello La cámara web cuenta con sensores avanzados para el reconocimiento facial de Windows Hello, que le permite iniciar sesión en los dispositivos Windows en menos de 2 segundos, 3 veces más rápido que una contraseña. ¿Cómo habilitar la cámara web de Windows Hello™? El monitor con la cámara web Windows Hello se puede habilitar simplemente conectando el cable USB desde su PC al puerto “USB C”...
4. Vuelva a conectar los cables. Consulte el manual del usuario que acompaña al brazo de montaje en pared opcional, para obtener instrucciones sobre cómo adjuntarlo a la pared. Noted : VESA mounting screw holes are not available for all models, please check with the dealer or official department of AOC. 0° 90°...
Función de AMD FreeSync (Disponible para algunos modelos) 1. La función de AMD FreeSync está disponible con DP/HDMI/USB C. 2. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com • Radeon™ RX Vega serie •...
Función de Adaptive-Sync (Disponible para algunos modelos) 1. La función de Adaptive-Sync está disponible con DP/HDMI/USB C. 2. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com • Radeon™ RX Vega serie • Radeon™...
Ajuste Botones de acceso directo Fuente/Salir/Up MIC/bajar Visión nítida/Lzquierda Volumen/Derecha Alimentación/Menú/Entrar Menú / Entrar Presione para mostrar el menú OSD mil o confirmar la selección. Alimentación Presione el botón Alimentación para encender o apagar el monitor. Volumen / Derecha Cuando el menú OSD no esté activo, presione el botón Volumen para activar la barra de ajuste de volumen. Presione Lzquierda o Derecha para ajustar el volumen (solamente para modelos con altavoces).
Página 18
Clear Vision (Visión nítida) 1. Si el menú OSD no está activo, presione el botón “Lzquierda” para activar la función Clear Vision (Visión nítida). 2. Utilice los botones “Lzquierda” o “Derecha” para seleccionar entre las opciones disponibles: Weak (Poca), Medium (Media), Strong (Mucha) u Off (Desactivada).
OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness HDR Mode Eco mode Standard 1). Presione el botón MENÚ para activar la ventana OSD. 2).
Luminance (Luminosidad) Luminance Color Setup Picture Boost OSD Setup PIP Setting Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast 0-100 Contraste desde el registro digital. (Contraste) Brightness 0-100 Ajuste de la retroiluminación (Brillo) Standard Modo Estándar (Estándar)
Color Setup (Configuración de color) Color Setup Picture Boost OSD Setup Game Setting Extra Exit PIP Setting Luminance Color Temp. Warm LowBlue Mode DCB Mode Green DCB Demo Blue Warm (Cálido) Recuperar la temperatura de color cálida de la memoria EEPROM. Normal Recuperar la temperatura de color normal de la memoria EEPROM.
Picture Boost (Ref. de Imagen) Picture Boost OSD Setup PIP Setting Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Activar o Deshabilitar o habilitar el encuadre brillante (Enc. brillante) Desactivar Frame Size 14-100...
OSD Setup (Config. OSD) PIP Setting Extra Exit Luminance OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Language Seleccionar el idioma de los menús OSD (Idioma) Timeout (Tiemp. 5-120 Ajustar el tiempo de espera de los menús OSD esp.
PIP Setting (Configuración PIP) Game Setting PIP Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup PIP Setting Size Small Swap Main Source Position HDMI1 Right-up Sub Source Audio PIP Setting Off (Desactivado) / PIP / Permite deshabilitar o habilitar PIP o PBP. (Configuración PIP) Main Source* Seleccionar la fuente de la pantalla principal.
Game Setting (Configuración del juego) Game Setting Extra Exit Luminance PIP Setting Color Setup Picture Boost OSD Setup Game Mode Adaptive-Sync Game Color Shadow Control Dial Point Frame Counter Low Input Lag Overdrive Game Setting Extra Exit Luminance PIP Setting Color Setup Picture Boost OSD Setup...
Página 26
Para reproducir juegos de disparos en primera persona (FPS, First Person Shooters). Mejora los detalles de nivel de negro de temas oscuros. Para reproducir juegos de estrategia en tiempo real (RTS, Real Time Strategy). Mejora la calidad de la imagen. Para reproducir juegos de carreras.
Extra Exit Picture Boost OSD Setup Game Setting Extra Luminance Color Setup PIP Setting Input Select Auto Resolution : 3440(H)X1440(V) DDC/CI H. Frequency : 150KHz Off Timer Reset Image Ratio Wide V. Frequency : 100Hz Input Select Auto/ HDMI/ DP/ Seleccionar la fuente de señal de entrada (Selec.
Por favor, consulte la información de Regulación y Servicio que se encuentra en el Regulación y Servicio CD manual o en www.aoc.com (para encontrar el modelo que compra en su país y para encontrar información sobre Regulación y Servicio en la página de Soporte.)

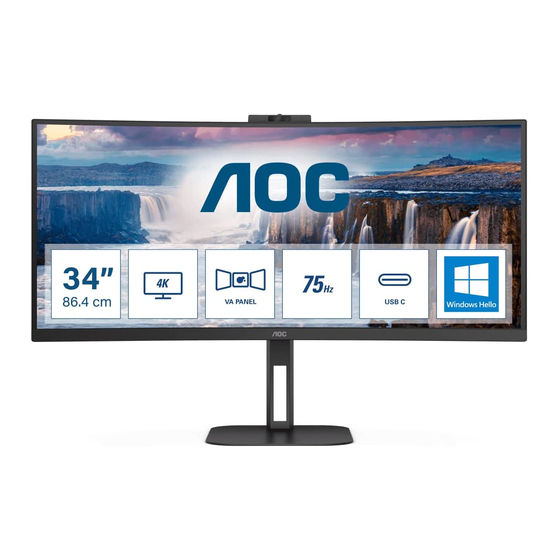

Especificaciones Especificaciones generales Nombre del modelo CU34V5CW/BK Sistema de control LCD TFT a color Panel Tamaño visible de la imagen Diagonal de 86,4 cm Tamaño de punto 0,23175mm (H) x 0,23175mm (V) Velocidad de barrido horizontal 30k-160kHz Tamaño de barrido horizontal 797,22mm (máximo)
Asignaciones de contactos Cable de señal de pantalla en color de 19 contactos Nº de Nº de Nº de Nombre de la señal Nombre de la señal Nombre de la señal contacto contacto contacto Datos TMDS 2+ Datos 0- TMDS Tierra DDC/CEC Protección Datos 2 TMDS Reloj TMDS +...
Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
