Puesta A Cero Antes Del Proceso De Embutición - HBM MGCplus ML85C Manual De Empleo

C-54
5.2.5
En los casos de aplicación con grandes cambios del punto cero recomendamos efectuar antes de cada proceso de
embutición una puesta a cero.
unidad enchufable B unidad enchufable A
AP75
GND OUT
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
OUT7
OUT8
24V
Vo1
GND Vo1
GND IN
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
Vo2
GND Vo2
ML85C

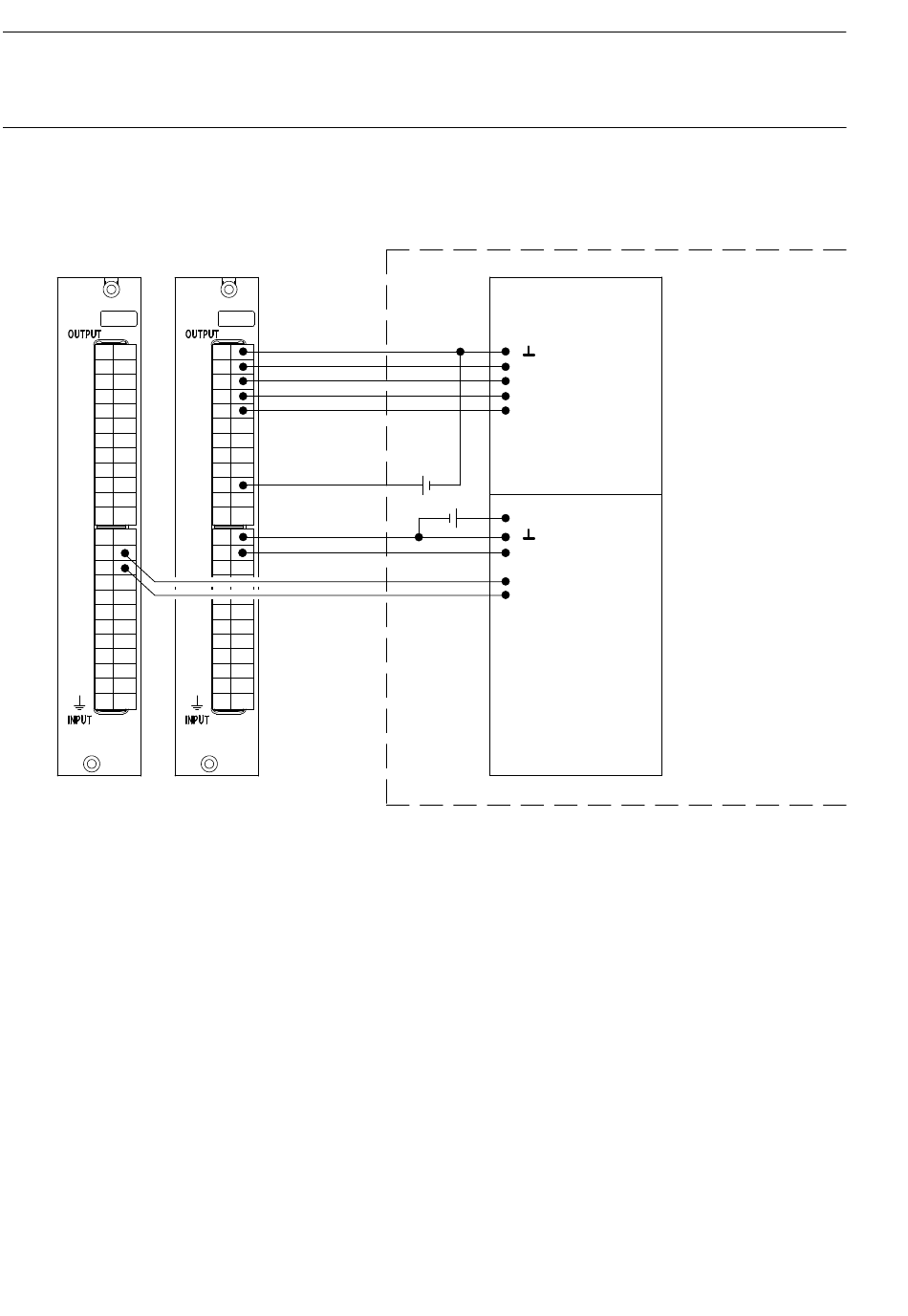

Puesta a cero antes del proceso de embutición
AP75
Masa salidas
GND OUT
BUSY
OUT1
NOK
OUT2
OK
OUT3
ALARM
OUT4
OUT5
OUT6
OUT7
OUT8
24V
Vo1
GND Vo1
GND IN
START
IN1
IN2
poner a cero la fuerza
IN3
poner a cero el desplazamiento
IN4
IN5
IN6
IN7
IN8
Vo2
GND Vo2
Configurar Ý Enlace autómata programable
módulo de entrada del
autómata programable
24 V
+
+
24 V
24 V
módulo de salida del
autómata programable
lado del usuario
