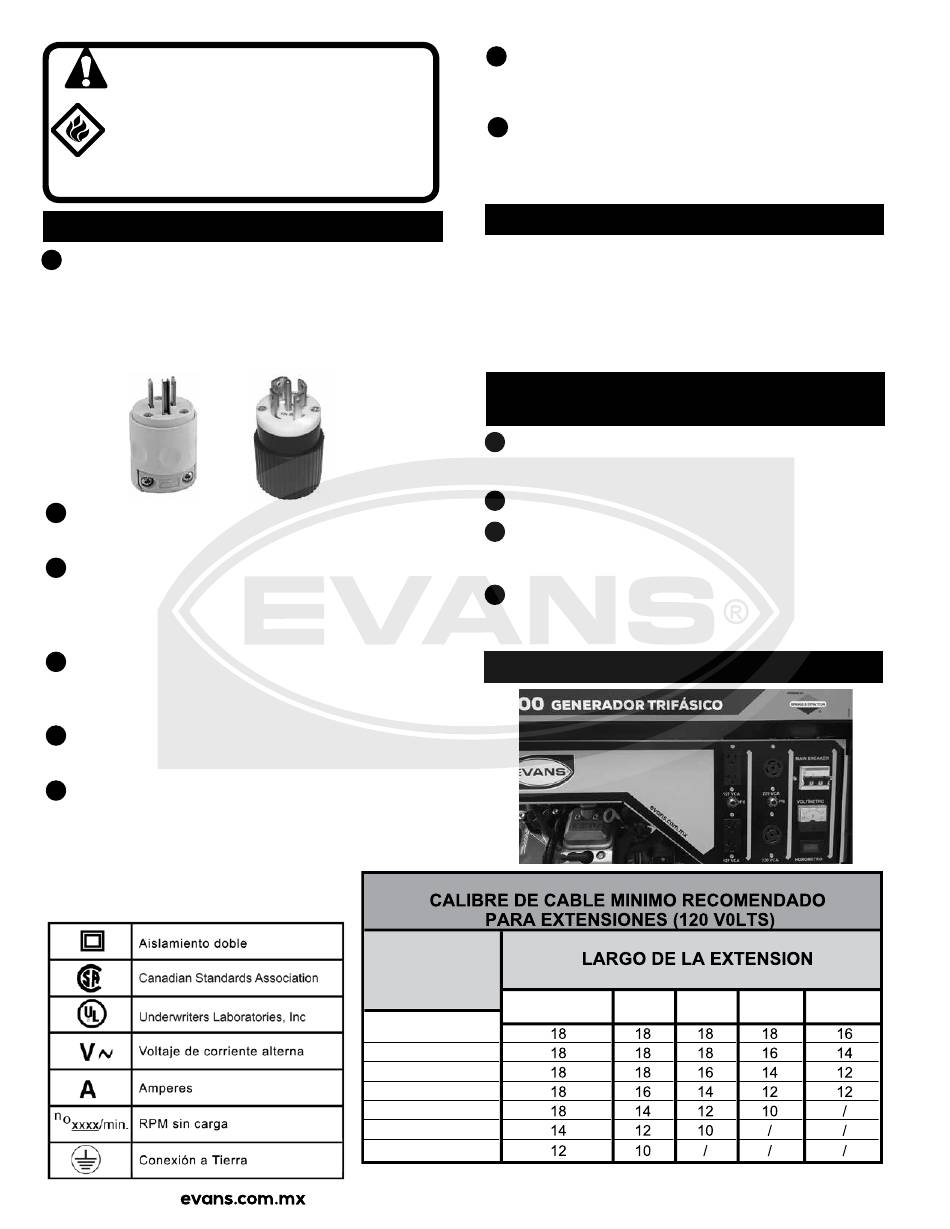

PRECAUCION
No llene demasiado el tanque. Mantenga
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
un nivel máximo de combustible a
¼ de pulgada por debajo de la parte
superior del tanque de combustible. Esto
permitirá la expansión durante el clima
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
cálido, evitando así el derrame.
EXTENSIONES ELECTRICAS
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
1
Todas las cargas del generador serán conectadas
al panel mediante extensiones o cables y deberán
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
ser hechas con clavijas o enchufes aterrizados de 3
espigas para los receptáculos de 127 V~ y con clavijas
o enchufes de 5 espigas para los receptáculos de
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
127 V~ / 220 V~.
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
5-20P
2
Refiérase a la tabla para los calibres mínimos de
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
extensión eléctrica de acuerdo con las necesidades de
las cargas.
3
Cuando la carga aumenta debe de utilizarse una
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
extensión de cable de calibre mayor. Utilizar extensiones
de calibre inadecuado puede causar serios problemas
con el voltaje, dando como resultado una pérdida de
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
energía y el daño de las herramientas.
4
Cuanto más pequeño es el número del calibre del cable
mayor es la capacidad de conducción. Un cable calibre
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
14, por ejemplo, puede conducir una corriente más alta
que un calibre 16.
5
Cuando hay varias extensiones conectadas debe de
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
revisarse que cada extensión sea del calibre mínimo
de cable requerido.
6
Si se utiliza una extensión con salidas para más de una
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
herramienta sume los amperes de placa de datos de
cada una de las herramientas para determinar el tamaño
mínimo del calibre del cable de la extensión.
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C
PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED
6
Las extensiones para salidas a 127 V~ son de 3
7
conductores, donde el conductor verde es el cable de
tierra, el conductor blanco es la conexión al neutro del
generador, y el conductor negro es el cable vivo.
8
Las extensiones para salidas de 127 V~ / 220 V~ son de
5 conductores, donde el conductor verde es el cable de
tierra, el conductor blanco es la conexión al neutro del
generador, y los conductores amarillos son los vivos.
Cuando desempaque el generador, asegúrese de que
todas las piezas esten completas, vea la sección de
Explosivo de Partes y Listado de Partes que están al
final de este manual.
Si alguna de las piezas no está o se encuentra en mal
estado, por favor diríjase a nuestro distribuidor lo más
pronto posible.
PREPARACION E INSTALACION DEL
1
Coloque el generador al aire libre en donde será
utilizado. Esto debe de ser en una superficie plana,
y lejos de materiales flamables. No permita que el
L21-30P
generador se moje.
2
Llene el depósito de combustible (al aire libre) hasta 23
litros de gasolina, no llene el tanque hasta el tope.
3
Agregue 1.42 litros de aceite al motor quitando la
bayoneta que se localiza a un lado del motor. Utilice
aceite SAE 30. Utilice un embudo para evitar el derrame
de aceite.
4
Revisar el nivel de aceite con una bayoneta; esta debe
marcar "lleno". Coloque cuidadosamente el tapón de
aceite, para evitar que los hilos de la rosca se dañen.
CONEXIONES DEL GENERADOR
Tabla 3
AMPERAJE DE
LA PLACA
(a plena carga, A)
0 A - 2.0 A
2.1 A - 3.4 A
3.5 A - 5.0 A
5.1 A - 7.0 A
7.1 A - 12.0 A
12.1 A - 16.0 A
16.1 A - 20.0 A
* Basado en una línea con un voltaje con una caida de 5 volts al 150% de su carga nominal
DESEMPAQUE
GENERADOR
6 m
15 m
21 m
ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO
30 m
