High-Bay Sensor
STEP 3 | SCHRITT 3 | ÉTAPE 3 | PASO 3
CEILING INTEGRATION WITH DALI HIGH-BAY ADAPTER
DECKENINTEGRATION MIT DALI HIGHBAY ADAPTER
INTÉGRATION AU PLAFOND AVEC ADAPTATEUR DALI HIGH-BAY
INTEGRACIÓN EN TECHO CON ADAPTADOR DALI HIGH BAY
Ceiling Opening
Deckenö nung
Ouverture au Plafond
Apertura de Techo
Ø 22 mm (0.87 inch)
High-Bay Sensor Installation Instructions | Installationsanleitung | Instructions d'installation | Instrucciones de Instalación

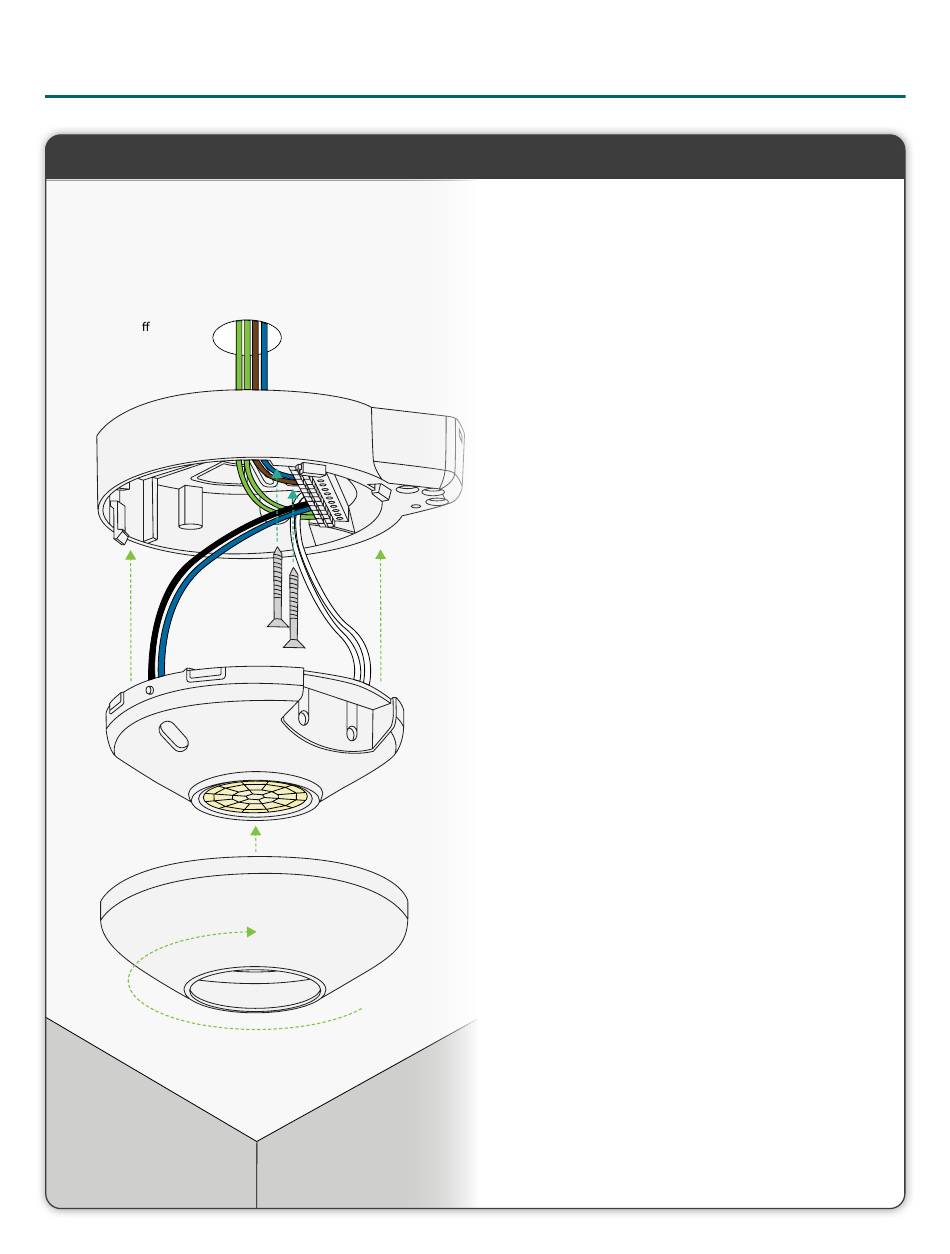

Cut a Ø 22 mm (0.87 inch) hole in the ceiling. Line up
the DALI High-Bay Adapter holes to the ceiling hole
and screw into the ceiling. Connect the Mains and
DALI wires into the DALI High-Bay Adapter
connector block. Connect the High-Bay Sensor wires
into the DALI High-Bay Adapter connector block.
Place the High-Bay Sensor into the DALI High-Bay
Adapter and push until it clicks into place. Then
install the High-Bay Sensor Cover by turning
clockwise until it is secure.
Schneiden Sie ein Loch mit Ø 22 mm (0.87 inch) in die Decke.
Richten Sie die Löcher des DALI High-Bay-Adapters an
den Deckenlöchern aus und schrauben Sie sie in die Decke.
Verbinden Sie die Netz- und DALI-Leitungen mit dem
Anschlussblock des DALI-High-Bay-Adapters. Verbinden Sie
die Kabel des High-Bay-Sensors mit dem Anschlussblock des
DALI-High-Bay-Adapters. Setzen Sie den High-Bay-Sensor in
den DALI-High-Bay-Adapter und drücken Sie ihn hinein, bis
er einrastet. Bringen Sie dann die High-Bay-Sensorabdeckung
an, indem Sie sie im Uhrzeigersinn drehen, bis sie fest sitzt.
Découpez un trou de Ø 22 mm (0.87 inch) dans le plafond.
Alignez les trous de l'adaptateur DALI High-Bay avec le trou
du plafond et vissez-le au plafond. Connectez les câbles
secteur et DALI au bloc de connexion de l'adaptateur DALI
High-Bay. Connectez les fils du capteur High-Bay au bloc de
connexion de l'adaptateur DALI High-Bay. Placez le capteur
High-Bay dans l'adaptateur DALI High-Bay et poussez
jusqu'à ce qu'il s'enclenche. Installez ensuite le couvercle du
capteur de grande hauteur en le tournant dans le sens des
aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.
Corte un orificio de Ø 22 mm (0.87 inch) en el techo. Alinee
los orificios del adaptador DALI High-Bay con el orificio del
techo y atorníllelos al techo. Conecte los cables de red y
DALI en el bloque conector del adaptador DALI High-Bay.
Conecte los cables del sensor de bahía alta en el bloque
conector del adaptador de bahía alta DALI. Coloque el
sensor High-Bay en el adaptador DALI High-Bay y empújelo
hasta que encaje en su lugar. Luego instale la cubierta del
sensor de bahía alta girándola en el sentido de las agujas del
reloj hasta que quede segura.
