Por favor trabaje con una longitud de superposición adecuada.

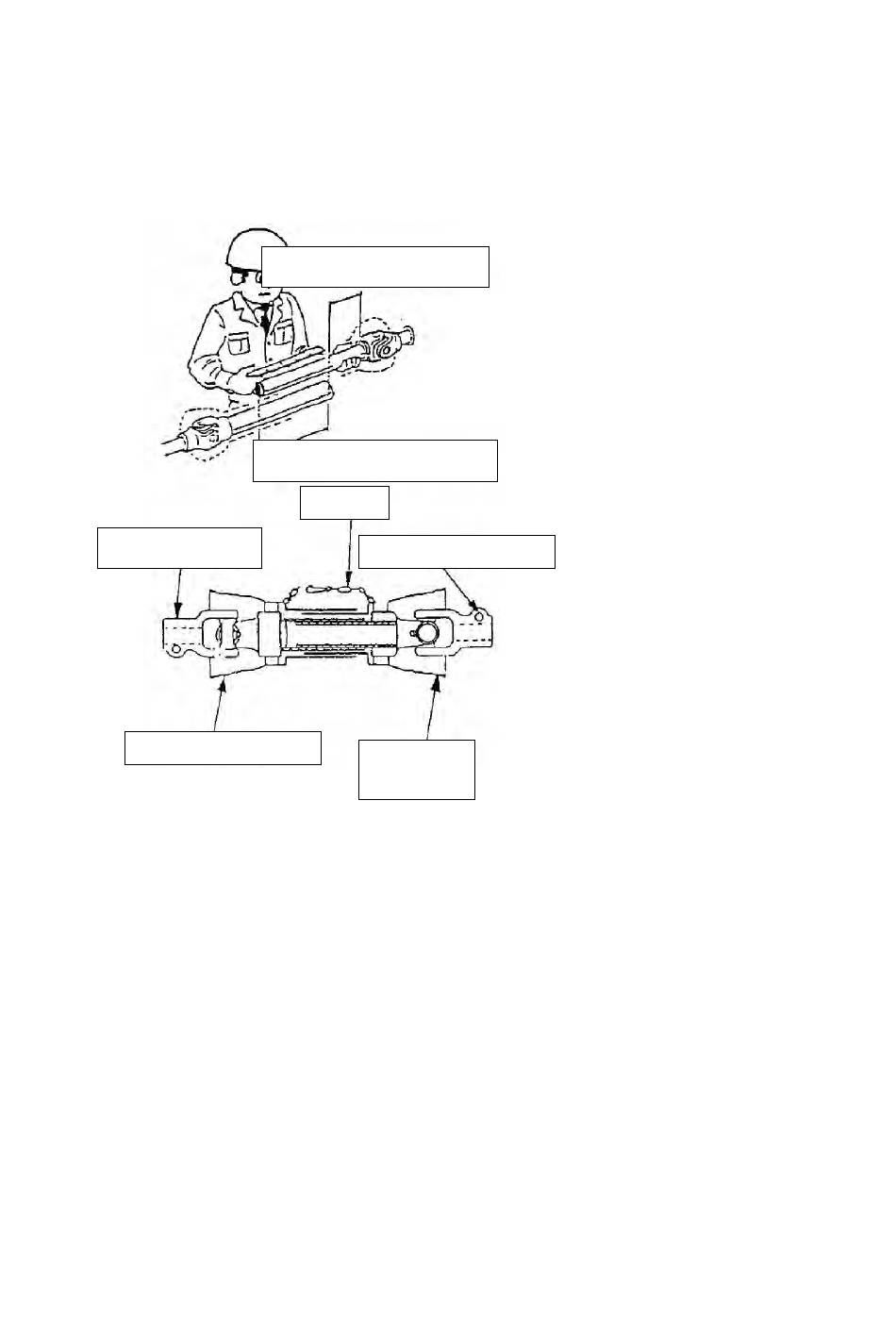

1. Cómo comprobar la longitud
1. Tire hacia a fuera otro tubo de la junta universal del tubo interior de la junta
universal.
Marco de soporte
Cubierta de seguridad
Corte la cubierta de seguridad a más una posición de 25 mm.
6. Haga subir la máquina y pare la ascensión a la posición más separada entre los ejes
de la toma de fuerza y PIC.
7. Ponga una cubierta de seguridad encima de otra cubierta.
Si la longitud de plegado es inferior a 100 mm, sustitúyala por una junta universal de
mayor longitud.
Más de 25 mm de espacio
Más de 100 mm de espacio
Cadena
Pasador de bloqueo
Cubierta de
seguridad
2. Suba la máquina y pare el ascenso a
una distancia cercana a los ejes de la
toma de fuerza y PIC.
3. Empuje el pasador de sujeción del
yugoe inserteel yugo dentro del eje de
la toma de fuerza y empuje hasta que
el pasador de sujeción se salga de la
fuerza del muelle.
4. Inserte el otro yugo dentro del eje
PIC con el mismo procedimiento como
mencionado arriba.
Ponga una junta universal en otra
junta universal.
5. Marque la posición del final de
plegadode la cubierta de seguridad
exterior y de la cubierta de seguridad
interior y marque a más de 25 mm
interiormente desde la posición de
plegado.
