4-3. ESCALA INDICADORA DE CORRIENTE
ADVERTENCIA
SECCIÓN 5. APLICACIÓN DE SOLDADURA
5-1. CONEXIONADO EN LAS TERMINALES DE SALIDA
ADVERTENCIA
1
2
5-2. EQUIPO DE SEGURIDAD
PM1070
EXCEDIENDO LOS VALORES DE SALIDA Y CICLOS DE TRABAJO PUEDEN
DAÑAR LA UNIDAD No exceda los ciclos de trabajo indicados en la seccion 2-2.
1 ESCALA INDICADORA DE CORRIENTE.
Esta escala indica el amperaje de salida al que esta ajustada la máquina, para
una mejor operación de soldadura.
RANGO BAJO. Este rango se utiliza cuando se conecta en la terminal BAJO
obteniendo un rango de corriente de salida de 30 a 190 Amperes.
RANGO ALTO. Este rango se utiliza cuando se conecta en la terminal ALTO
obteniendo un rango de corriente de salida de 35 a 225 Amperes.
1
En la escala de CORRIENTE DIRECTA se obtiene una corriente de salida de
20 a 150 Amperes.
No exceda los siguientes valores para una alimentación a 110 V : rango
BAJO 35-75 Amperes CA, rango ALTO 30-100 Amperes CA y
Amperes CD.

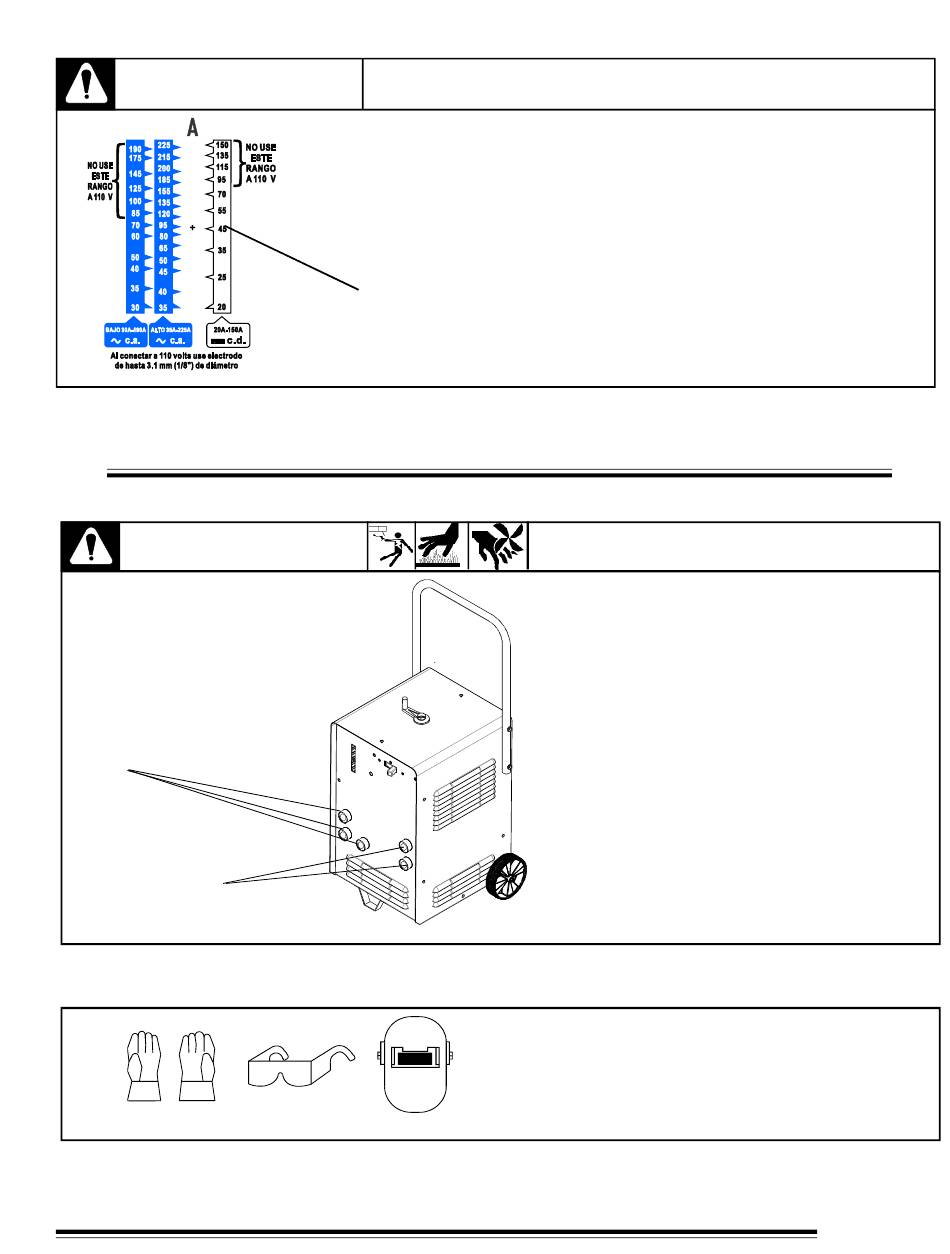

Figura 4-3. Escala indicadora de corriente
Figura 5-2. Equipo de seguridad
LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO
DEL MANUAL
1
Terminal Para Corriente Alterna
2
Terminal Para Corriente Directa
Terminales para conectores rápidos.
1- Guantes aislantes.
2- Lentes de seguridad con cubierta lateral.
3- Careta para soldar.
Siempre use guantes de aislamiento, lentes de seguridad con
cubierta lateral y careta para soldar con el sombreado adecua-
do en el cristal.
20-75
6
