System Sensor 52051E-RF Instrucciones De Instalación Y Mantenimiento

104 mm
B501RF
70 mm
+
124 g
48 g
(66 g)
Abbildung 1: B501RF Montage
≤ M4
Abbildung 2: Installation des Melders im Sockel
DIE MARKIERUNG
AM MELDER MIT
DER WÖLBUNG
AUF DEM SOCKEL
AUSRICHTEN UND
IM UHRZEIGERSINN
DREHEN
Abbildung 3a: Aktivierung der Entnahmesicherung
KUNSTSTOFFHEBEL
Abbildung 3b: Entfernen des Melders aus dem Meldersockel
EINEN SCHMALEN SCHRAUBENZIEHER VERWENDEN, UM
DAS KUNSTSTOFFTEIL IN PFEILRICHTUNG ZU DRÜCKEN
D200-302-00
INSTALLATIONS- UND WARTUNGSANLEITUNG
32 mm
=
238 g
50-60 mm
WÖLBUNG
MARKIERUNG
AM MELDER
AN DER PUNKTIERTEN LINIE
DURCH BIEGEN ZUM MITTELPUNKT
DES SOCKELS HIN ABKNICKEN
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
52051E-RF
UND

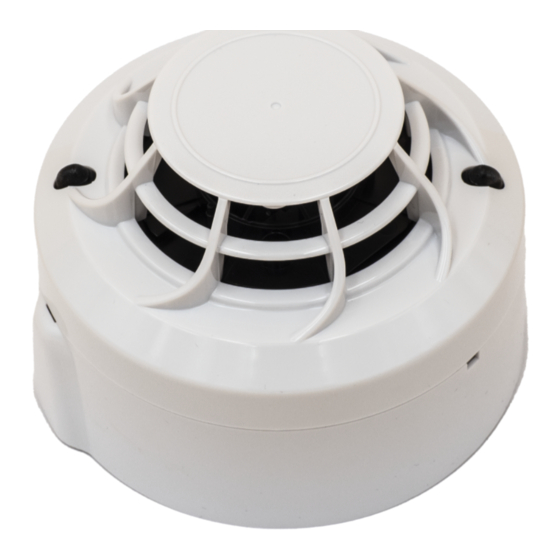

FUNK THERMOMELDER
BESCHREIBUNG
Diese Thermo-Melder sind batteriebetriebene HF-Geräte für den
Einsatz mit dem Funk-Gateway M200G-RF. Sie beinhalten einen
40°C
drahtlosen Sender/Empfänger und werden über ein adressierbares
Brandmeldesystem betrieben. (mit Einsatz eines kompatiblen, proprietären
Kommunikationsprotokolls).
-30°C
Der 52051E-RF verfügt über eine festgelegte 58
(A1S).
Der 52051RE-RF ist ein Thermodifferentialmelder (A1R) mit 58
minute).
Die Melder werden in den Funkmeldersockel B501RF installiert.
Die Geräte entsprechen den Normen EN 54-25 und EN 54-5 (Kategorien
A1S und A1R). Sie erfüllen die Anforderungen der 2014/53/EU hinsichtlich
der Konformität mit der RED Richtlinie.
SPECIFICATIONS
Betriebsspannung:
Ruhestrom:
Max. Strom rote LED:
Resynchronisierungsdauer: 35 s (Höchstdauer bis zu normaler HF-
Batterien:
Lebensdauer der Batterien: 4 Jahre bei 25
Funkfrequenz:
HF-Ausgangsleistung:
Reichweite:
Relative Feuchtigkeit:
INSTALLATION
Dieses Gerät und alle angeschlossenen Anlagen müssen im Einklang mit
allen sachbezogenen Normen und Vorschriften installiert werden.
Abbildung 1 zeigt Montage des Sockels B501RF.
Der Abstand zwischen Funksystemkomponenten muss mindestens
1 m betragen
Abbildung 2 zeigt die Installation des Melders im Sockel.
Entnahmesicherung
Der Sockel verfügt über eine Einrichtung, die das Entfernen des Melders
ohne den Gebrauch eines Werkzeugs verhindert, wenn sie aktiviert ist.
Siehe Abbildungen 3a und 3b für Details.
Warnung bei Entfernen des Melders - Bei Entfernen des Melders aus dem
Sockel geht über das Gateway eine Störungsmeldung an die Brandmeldeanlage.
Abbildung 4 zeigt die Batterieinstallation und die Position der
Adressdrehschalter.
Die Batterien erst zum Zeitpunkt der Inbetriebnahme einsetzen
Bei längerem Einsatz bei Temperaturen von unter -20°C kann sich die
Lebensdauer der Batterien beträchtlich verringern (bis zu 30% und mehr)
Die Vorsichtsmaßnahmen des Herstellers hinsichtlich des Gebrauchs
und die Anforderungen an der Entsorgung sind zu beachten
Mischen Sie keine Batterien verschiedener Hersteller
EINSTELLEN DER ADRESSE
Die Ringbusadresse durch Drehen der beiden Drehschalter auf der
Unterseite des Melders einstellen (siehe Abbildung 4). Dazu einen
Schraubendreher verwenden, um die Rädchen bis zur gewünschten
Adresse zu drehen. Das Gerät entspricht einer Ringbusadresse auf
der Ringbusleitung. Wählen Sie eine Adresse zwischen 01 und 159.
(Anmerkung: Die Anzahl der verfügbaren Adressen hängt von der
Ausbaustufe der Zentrale ab. Für weitere diesbezügliche Informationen ist
die Dokumentation der Brandmeldeanlage zu Rate zu ziehen.)
PROGRAMMIERUNG
Um die Netzwerkparameter auf den HF-Melder zu laden, sind das HF-
Gateway und der HF-Melder miteinander zu verbinden. Zum Zeitpunkt der
Installation verbindet sich das HF-Gateway mit den eingeschalteten HF-
52051RE-RF
max. 3,3 V DC
bei 3 V: 120 µA (typisch in normalem
Betriebsmodus)
4 mA
Kommunikation nach Einschalten vom Gerät)
4 x Duracell Ultra123 oder Panasonic Industrial 123
C
o
865-870 MHz
14 dBm (max.)
500 m (typisch bei im Freien)
10% bis 93% (nicht kondensierend)
Wichtig
Warnung
D E U T S C H
C Temperatur-Erfassung
o
C (10 C/
o o
I56-3891-004
