6 Puesta en funcionamiento con la unidad de visualización y configuración integrada
Escalada
SU 600 Ex • Acondicionador de señal 4 ... 20 mA
→
Para la entrada de los puntos de conexión y desconexión del re-
lé 1 poner el selector de funciones en la posición [1] o [2], entrar
los puntos de conexión para ON y OFF, salvando los ajustes. En
caso necesario proceder de la misma forma con el relé 2 (Posi-
ción [3] o [4]).
2
3

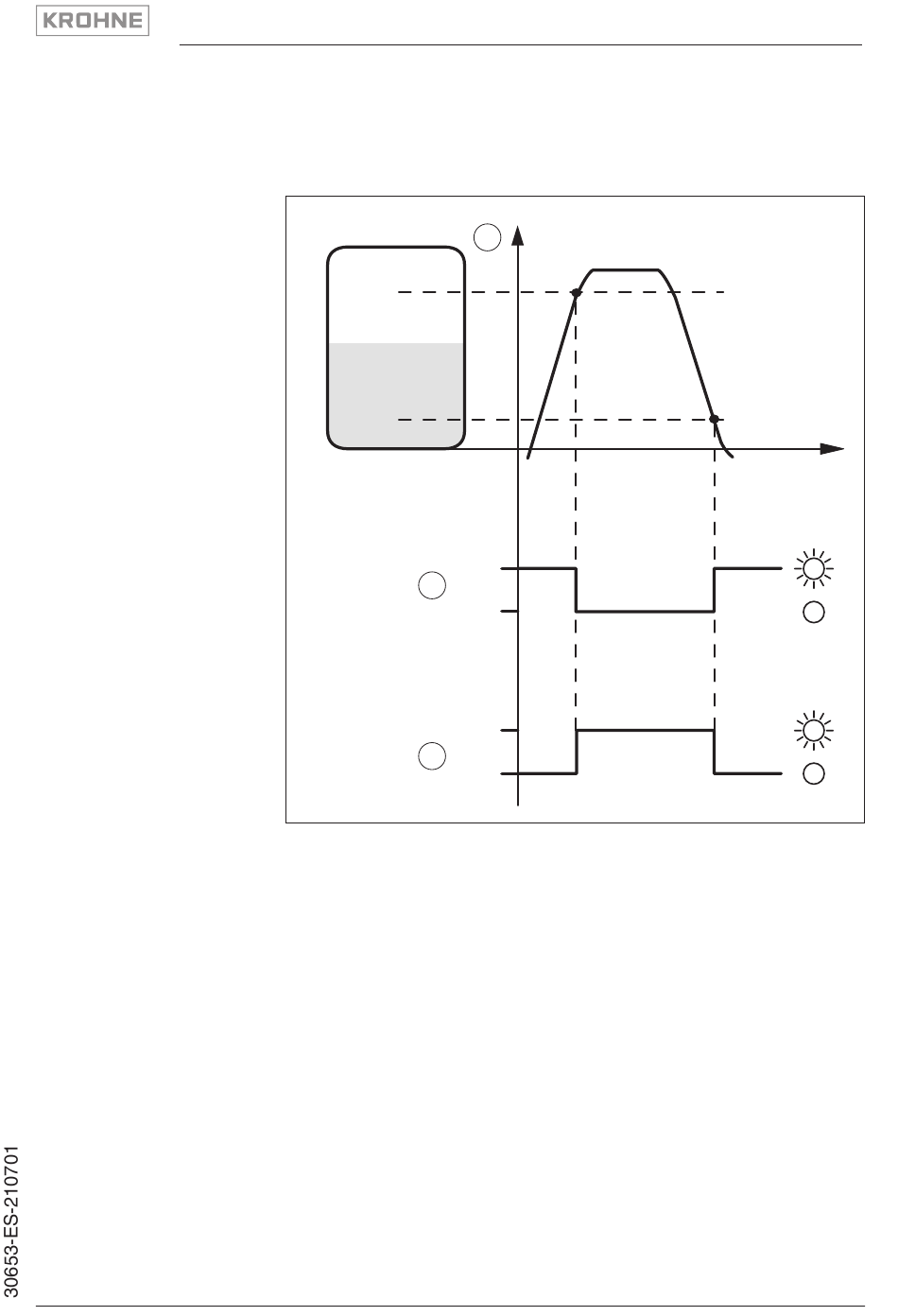

Fig. 7: Modos de funcionamiento del relé
1
Altura de llenado
2
Modo de funcionamiento protección contra sobrecarga
3
Modo de funcionamiento protección contra marcha en seco
Como escalado se entiende la conversión del valor de medición en
una magnitud y unidad de medida determinada. La indicación puede
representar después por ejemplo, el volumen en litros en lugar del
valor porcentual. Aquí es posible la indicación de valores desde
-9999 hasta +9999.
.
Determinar primeramente el rango máximo de indicación y la
cantidad de decimales, se puede representar un máximo de
cuatro lugares. Para ello seleccionar la posición [5] del selector
de funciones, poner el punto decimal en el lugar deseado y alma-
cenar la selección.
.
Seleccionar la posición [6] o[7] en el selector de funciones, entrar
los valores deseados para 100 % o 0 %, almacenando las entra-
das.
1
off (on)
o n
o f f
o n
o f f
on (off)
t
L E D
19
