Machine Translated by Google

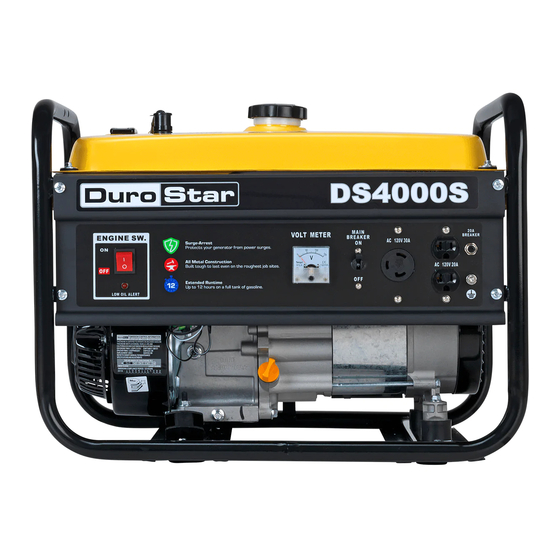

Generador de gasolina
Servicio de atención al cliente de Max Tool
customer_service@maxtool.com o llame
al 1-800-629-3325 (opción 3) de lunes a viernes de 6 a. m. a 6 p. m. PST
Soporte de productos (Producto: información, aplicación, información de servicio y preguntas sobre la garantía)
support@maxtool.com o
llame al 1-800-629-3325 (opción 3) de lunes a viernes de 6 a. m. a 6 p. m. PST
Este manual proporciona información sobre la operación y el mantenimiento de estos productos.
Hemos hecho todo lo posible para garantizar la exactitud de la información contenida en este manual.
Nos reservamos el derecho de cambiar este producto en cualquier momento sin previo aviso.
El manual del propietario
Publicidad
Manuales relacionados para DuroStar DS4000S
Resumen de contenidos para DuroStar DS4000S
- Página 1 Machine Translated by Google Generador de gasolina El manual del propietario Servicio de atención al cliente de Max Tool customer_service@maxtool.com o llame al 1-800-629-3325 (opción 3) de lunes a viernes de 6 a. m. a 6 p. m. PST Soporte de productos (Producto: información, aplicación, información de servicio y preguntas sobre la garantía) support@maxtool.com o llame al 1-800-629-3325 (opción 3) de lunes a viernes de 6 a.
- Página 2 Machine Translated by Google CARACTERISTICAS • Motor duradero de válvulas en cabeza enfriado por aire de 7.0 Hp. • Estructura de acero resistente con motor de cuatro puntos totalmente aislado Soportes para un funcionamiento suave y silencioso. • Panel de alimentación completo con interruptor de apagado del motor, voltímetro, Disyuntor y tomas de corriente.
- Página 3 Machine Translated by Google TABLA DE CONTENIDO PROCEDIMIENTOS GENERALES DE SEGURIDAD ....................... 1 CONTENIDOS DEL PAQUETE ........................... 4 COMPONENTES DEL GENERADOR ........................5 PREPARACIÓN DEL GENERADOR PARA EL USO ..................... 6 Usando el Generador por Primera Vez ....................6 Paso 1: agregar aceite ..........
- Página 4 Machine Translated by Google PROCEDIMIENTOS GENERALES DE SEGURIDAD Familiarícese con los siguientes símbolos y palabras de seguridad: El símbolo de alerta de seguridad ( ADVERTENCIA) para alertarlo sobre peligros. Preste atención a estos avisos de peligro se utiliza con una de las palabras de seguridad (PELIGRO, PRECAUCIÓN o tanto en este manual como en el generador.
- Página 5 Machine Translated by Google ADVERTENCIA: Este generador produce un voltaje potente que puede resultar en electrocución. • SIEMPRE conecte a tierra el generador antes de usarlo (consulte la sección "Conexión a tierra del generador" de la sección "PREPARACIÓN DEL GENERADOR PARA EL USO" ). • El generador solo debe enchufarse a dispositivos eléctricos, ya sea directamente o con un cable de extensión.
- Página 6 Machine Translated by Google Además de los avisos de seguridad anteriores, familiarícese con las marcas de seguridad y peligro del generador.
- Página 7 Machine Translated by Google CONTENIDOS DEL PAQUETE Su generador viene con los elementos enumerados a continuación. Verifique que todos los elementos siguientes puedan estar incluidos con su generador, según el modelo de su generador. Destornillador Llave Llave de bujías...
- Página 8 Machine Translated by Google COMPONENTES DEL GENERADOR Familiarícese con las ubicaciones y funciones de los diversos componentes y controles de su generador. (1) Filtro de aire: un elemento similar a una esponja que se puede quitar y limpiar que limita la cantidad de suciedad que ingresa al motor. (2) Palanca del estrangulador: ajusta la cantidad de aire que entra en el motor.
- Página 9 1. Cuando llene el motor con aceite en el futuro, consulte este cuadro. Número de modelo DS4000S 20 onzas líquidas Capacidad de aceite del motor Figura 1- Capacidad de aceite del generador PRECAUCIÓN:...
- Página 10 • Nunca almacene el generador por períodos prolongados con combustible en el tanque. Número de modelo DS4000S 15L (3,96 galones estadounidenses) Capacidad del tanque de gasolina Figura 4 - Capacidad del tanque de gasolina Paso 3: conecte a tierra el generador ADVERTENCIA: Si no se conecta a tierra correctamente el generador, se puede producir una electrocución.
- Página 11 Machine Translated by Google Un cable de puesta a tierra generalmente aceptable es un cable de cobre trenzado. Este cable de conexión a tierra debe conectarse en el otro extremo a una varilla de conexión a tierra de cobre o latón que se introduce en el extremo. Los códigos de conexión a tierra pueden variar según la ubicación.
- Página 12 Machine Translated by Google generador). Siempre revise si hay derrames de combustible. IMPORTANTE: • Utilice únicamente gasolina SIN PLOMO con un octanaje de 87 o superior. • No use gasolina vieja. • Nunca utilice una mezcla de aceite/gasolina. • Evite que entre suciedad o agua en el depósito de combustible.
- Página 13 La capacidad de sobretensión del generador cubre este requisito de potencia adicional. Número de modelo Potencia nominal (en funcionamiento) Potencia de DS4000S 3300 sobretensión 4000 Figura 9: vataje del generador por número de modelo El requisito total de potencia en funcionamiento de los dispositivos eléctricos conectados al generador no debe exceder la potencia nominal del generador mismo.
- Página 14 Machine Translated by Google Herramienta o Aparato Watts nominales (en Vatios de sobretensión adicionales Calentador de agua eléctrico (40 gal) funcionamiento) 4000 2500 Plato caliente 2000 2000 Brazo radial de sierra Estufa eléctrica 1500 Sierra circular 1500 1500 1500 3000 Compresor de aire (1HP) 1200 1800...
- Página 15 Machine Translated by Google Una vez que haya determinado qué dispositivos eléctricos alimentará con el generador, conecte estos dispositivos de acuerdo con el siguiente procedimiento: 1. Enchufe cada dispositivo eléctrico con el dispositivo apagado. una. NOTA: Asegúrese de conectar los electrodomésticos al receptáculo (tomacorriente) correcto. Conecte cargas estándar de 120 voltios, monofásicas, de 60 Hz únicamente al receptáculo de 120 voltios.
- Página 16 Machine Translated by Google PARAR EL GENERADOR Para detener el generador: 1. Apague y luego desconecte todos los dispositivos eléctricos conectados. 2. Cambie el disyuntor a la posición "APAGADO". 3. Deje que el generador funcione durante varios minutos más sin dispositivos eléctricos conectados. Esto ayuda a estabilizar la temperatura del generador.
- Página 17 La capacidad de aceite del motor de su generador se muestra en la figura 15 Número de modelo DS4000S Capacidad de aceite del motor 20 onzas líquidas...
- Página 18 Machine Translated by Google Solo es necesario drenar el aceite del cárter si se ha contaminado con agua o suciedad. En este caso, puede drenar el aceite del generador de acuerdo con los siguientes pasos: 1. Coloque un balde debajo del generador para recoger el aceite a medida que se drena.
- Página 19 Machine Translated by Google Limpieza de la copa del filtro de combustible La copa del filtro de combustible es un pequeño pozo debajo de la válvula de combustible. Ayuda a atrapar la suciedad y el agua que pueda haber en el tanque de combustible antes de que pueda ingresar al motor. Para limpiar la copa del filtro de combustible: 1.
- Página 20 Voltaje nominal 60Hz Frecuencia nominal Fase Único Motor DS4000S Monocilíndrico OHV de 4 tiempos con sistema de refrigeración por Tipo de motor aire forzado Transistor sin contacto 208 cc Retroceso 15 l (3,96 gal EE. UU.) Sistema de encendido Desplazamiento...
- Página 21 Machine Translated by Google SOLUCIÓN DE PROBLEMAS Problema Causa Solución El interruptor del motor está en "OFF". Coloque el interruptor del motor en "ON". El motor no La válvula de combustible está arranca Gire la válvula de combustible a la posición "ABIERTA". en “CERRADO”.
- Página 22 Machine Translated by Google INSTALACIÓN DEL JUEGO OPCIONAL DE RUEDA Y MANGO Si ha comprado el juego opcional de ruedas y manijas para su unidad, siga las instrucciones a continuación. Si no ha comprado el juego opcional de ruedas y manijas, omita esta sección. 1.
- Página 23 Machine Translated by Google CAMBIAR ESCOBILLA DE CARBONO CAMBIAR EL AVR...
- Página 24 Machine Translated by Google DIAGRAMA DE CABLEADO (DS4000S)
- Página 25 Machine Translated by Google VISTA DE DESPIECE Y LISTA DE PIEZAS (DS4000S)
- Página 26 Machine Translated by Google Parte Parte Descripción Descripción artículo artículo metro metro 1 DJ168F-16121-K 1 43 DJ168F-11009-A Juego de 2 pines, 10×14 Arrancador de retroceso GBT5787-B6-8 44 GB276-89-6205 Brida de 4 pernos M6×8 2 rodamientos de bolas radiales (6025) 3 DJ168F-16118 45 DJ168F-18500-A 1 orificio de drenaje con ojal 1 Bujía F7TC...
- Página 27 Machine Translated by Google...
- Página 28 1 GENERADOR ESTANCIA 153 GBT889-N-6×55 2 Perno de brida M6×55 154 112 DF3500H-33001 1 CONJUNTO DE CEPILLO DF3000H-31014-B 1 Perno de brida M8×6×40 155 DS4000S-31100- 113 DF3500H-33002 1 placa de conexión 1 cuadro de composición 114 DF2500H-33011-A 1 regulador de voltaje 115 DF2500H-33003-A 1 Perno M8×195...
