DINUY DP TEC 001 Manual De Instrucciones

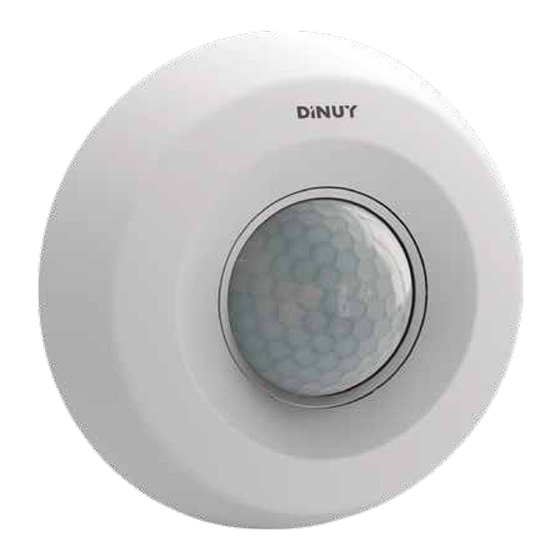

DETECTOR DE PRESENCIA
DE TECHO 360º
PARA INSTALACIÓN EN SUPERFICIE
DP TEC 001
MANUAL DE INSTRUCCIONES
Especificaciones técnicas
• Alimentación: 230V
±10% ~50/60Hz
CA
• Consumo propio: <1W
• Carga: 16A cos φ = 1
· Lámparas LED: 400W
· Incandescencia: 3.000W
· Halógenas 230V: 3.000W
· Halógenas transfo. Electrónico: 3.000W
· Halógenas transfo. Ferromagnético: 2.400W
· Fluorescencia: 1.300W (130µF)
• Ángulo de detección: Circular, 360º
• Campo de detección: 360º en un máximo de Ø7m a 2,5m de altura
y 18ºC
• Ajustes: Por Potenciómetros o Mando a distancia (EM MAN DM0)
• Nivel de luminosidad: 5Lux .. 1000Lux
• Temporización: 6segundos .. 30minutos
• Sensibilidad: Ajustable por Mando a distancia
• Protección ambiental: IP40, Clase II
• Temperatura de funcionamiento: –10ºC .. +45ºC
ATENCIÓN
• La instalación de equipos eléctricos debe ser realizada por profesionales
cualificados.
• Antes de realizar conexión alguna, desconecte la corriente para realizar
la instalación sin tensión.
• Cuando ciertas lámparas se funden, pueden provocar una corriente muy
elevada que dañe el detector.
CARACTERÍSTICAS
• Detector de Presencia, de interior, para montaje superficial en techo.
• Medición constante de la luz, lo que permite limitar su funcionamiento a
la luz natural existente en cada momento.
• Dispone de un canal de conmutación con Relé de 16A y control del paso
por cero, lo que permite la conmutación de, prácticamente, cualquier tipo
de carga.
• Sensor PIR de gran sensibilidad, el cual detecta el más pequeño
movimiento dentro de su área de cobertura.
• Posibilidad de conectar varios detectores en paralelo, lo que posibilita
ampliar la zona a cubrir en una sola línea de iluminación.
• Incorpora un indicador LED rojo que ayuda a testear la correcta
detección de movimiento del aparato.
• Posibilidad de ser ajustado mediante Mando a Distancia opcional
(EM MAN DM0).
FUNCIONAMIENTO
• Este Detector realiza la conmutación de la iluminación, de forma
automática, en función de la detección del más mínimo movimiento de
alguna persona y del nivel de luz natural medido por el sensor.
• Independientemente de la presencia de alguna persona, el detector
apagará, o no encenderá, la iluminación siempre que la luminosidad
medida por el sensor sea superior a la establecida por potenciómetro o
mando a distancia.
• Mientras la iluminación se encuentre encendida por la presencia de
alguna persona dentro de su área de cobertura, el sensor comparará la
luz natural medida con la consigna fijada en el potenciómetro LUX:
· Si la luz natural está por debajo del ajuste del potenciómetro LUX, la
temporización se rearmará al detectarse un nuevo movimiento y la
iluminación continuará encendida.
· Si la luz natural está por encima del ajuste del potenciómetro LUX, la
temporización no se rearmará al detectarse un nuevo movimiento y la
iluminación se apagará cuando finalice el tiempo establecido mediante
el potenciómetro TIME.
DIMENSIONES
45mm
35mm
118,5mm
MONTAJE
A. Elección del lugar:
Dado que el detector responde a cambios de temperatura, por favor evite
las siguientes condiciones:
· Evite dirigir el detector hacia áreas u objetos cuyas superficies son
altamente reflectantes o están sujetas a cambios rápidos de
temperaturas.
· Evite montar el detector cerca de fuentes de calor, como convectores,
acondicionadores, secadores o luces.
· No dirigir el detector hacia luces.
· Evitar dirigir el detector hacia objetos que se muevan con el viento,
como cortinas o pequeños árboles o arbustos.
Tenga en cuenta la dirección del movimiento a la hora de instalar el
detector.
Tenga en cuenta la dirección del movimiento a la hora de instalar el
detector.
Movimiento por laterales: Movimiento hacia el centro:
Menor sensibilidad Mayor sensibilidad
B. Acceso a bornas, anclajes y potenciómetros:
Para acceder sólo hay que separar la tapa embellecedora.
C. Montaje:
COBERTURA
Se recomienda el montaje del detector a una altura de 2.5m, consiguiendo
de esta forma un área de detección de 7m de diámetro.
Ø
3m
Ø
7m
ÁREA MÁXIMA
SENSIBILIDAD
INSTALACIÓN Y CABLEADO
Nota: Una vez conectado el detector a la alimentación, es necesario
esperar 2 minutos para su estabilización. Durante este tiempo, el
aparato activa su salida y no responde al movimiento.
Siga uno de los siguientes esquemas para realizar el conexionado:
· Instalación simple de un sólo detector:
230V~ 50/60Hz
· Instalación de dos detectores en paralelo con una sola carga:
230V~ 50/60Hz
· Instalación con Pulsador Normalmente-Cerrado para realizar un
encendido manual durante 2 minutos. Con cada pulsación (> 1seg) el
aparatoactivará la carga durante 2 minutos, tras los cuales pasará a
funcionamiento automático en función de la detección:
230V~ 50/60Hz
· Instalación con Interruptor para apagado permanente de la carga:
2,5m
