Preparar
Model: 52429 Negro mate
52430 Blanco fresco mate
52431 Plata mate
Peso del ventilador ±0,9 kg (2 lb): 21,8 kg (9,9 lb)
Conectar

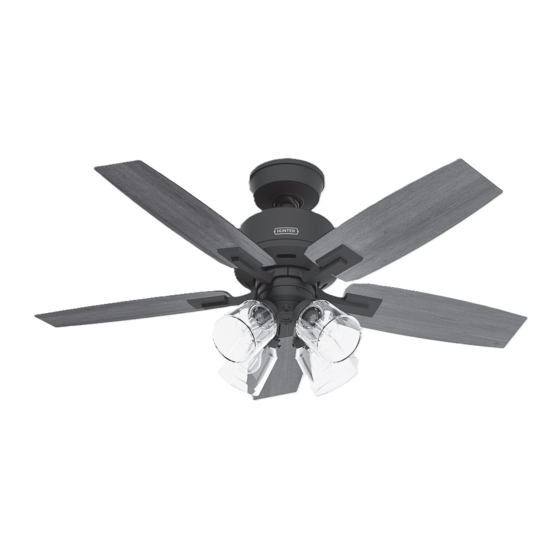

Gatlinburg
Manual de instalación
Completar
©2023 Hunter Fan Co.
M4006-02 r020823

Publicidad

loading

Resumen de contenidos para Hunter Gatlinburg

  • Página 1 Preparar Conectar Completar Gatlinburg Manual de instalación Model: 52429 Negro mate 52430 Blanco fresco mate 52431 Plata mate Peso del ventilador ±0,9 kg (2 lb): 21,8 kg (9,9 lb) ©2023 Hunter Fan Co. M4006-02 r020823...
  • Página 2 ¡Felicitaciones por adquirir su nuevo ventilador de techo Hunter ® El ventilador que compró le brindará confort y un buen desempeño en su hogar u oficina durante muchos años. Este manual de instrucciones contiene indicaciones completas para instalar y operar su ventilador. Estamos orgullosos de nuestro trabajo y apreciamos la oportunidad de suministrarle el mejor ventilador de techo disponible en cualquier lugar del mundo.
  • Página 3 Herramientas necesarias para la instalación Montaje en caja Montaje en estructura de salida de edificio 9/64" Contenido de la caja Tornillería incluida Piezas incluidas Soporte de campana Campana Control remoto Cuerpo del ventilado Tornillo para madera x2 Destornillador pequeño Paletas de colocación de cabeza plana a presión x5 Arandela x2...
  • Página 4 Antes de comenzar la instalación Montaje estándar Esta instalación es para los techos horizontales que utilizan los Apague el suministro eléctrico, el interruptor automático y el ventiladores de techo con tubo de soporte corto preinstalado. interruptor de la lámpara. ¡IMPORTANTE! ADVERTENCIA El tubo de soporte accesorio más largo que se puede utili- es de 12 pulgadas...
  • Página 5 Instalación – Soporte de campana y conexión de alambres 1a 1a Montaje en estructura de edi cio Montaje en estructura de edi cio Preparar Conectar • Usted debe poder asegurar el ventilador a la estructura de la edificación o una caja de salida aprobada para ventiladores. •...
  • Página 6 Instalación – Soporte de campana y conexión de alambres (continuación) Cableado para un solo interruptor Cableado para un solo interruptor Conecte los alambres procedentes del techo al bloque de termi- nales (ubicado en el costado del soporte de campana) y apriete Verde, verde con franja amarilla, o desnudo (conexión a tierra) Verde, verde con franja amarilla, o desnudo (conexión a tierra) utilizando un destornillador de cabeza plana (incluido).
  • Página 7 Instalación – Cuerpo del ventilador, manojo de alambres y cubierta de campana y paletas Conectar Completar Deslice la campana (B) de colocación a presión sobre el AVISO soporte (A) de campana hasta que ésta haga clic en su sitio. Para evitar daños al ventilador, SIEMPRE levante sujetando la carcasa del ventilador o el tubo de soporte.
  • Página 8 Instalación – Cubierta de vidrio Agujeros Completar Remueva el protector de cartón del enchufe antes de continuar! Levante el artefacto de iluminación a la parte inferior del ventilador. Alinear las agujeros del aro de montaje en la parte superior del artefacto de iluminación con el pin de montaje en la parte inferior del ventilador.
  • Página 9 Instalación – Cubierta de vidrio Portalámpara Bombilla Pantalla 3f 3f Para instalar la pantalla, primero afloje los tornillos Instale una bombilla en cada uno de los de pulgar. Levanta la cortina a la lámpara. Apriete portalámparas. Cuando sea necesario, remplace las todos los tornillos de pulgar de forma segura.
  • Página 10 Operación – Control remoto Guide des fonctions à distance AVISO Touche Fonction Marche/Arrêt • Siempre adquiera el tamaño y el + Appui rapide Lumière tipo correcto de baterías que sean Variateur + Appui long adecuados para el uso previsto. Lumière •...
  • Página 11 Por favor no envíe a Hunter su ventilador ni ninguna de sus partes. Le entrega será rechazada. dañados debido a cualquiera de las siguientes causas: instalación inapropiada, mal ¿Qué...
  • Página 12 Instalación - Tubo de soporte largo fijador de roscas 1. Afloje el tornillo de fijación (1) y remueva el tornillo (2) de la bola. 4. Remueva la bola, la funda interior y el tubo de soporte fuera del cuerpo del ventilador (8) y el manojo de alambres.
