- Página 1 Instrucciones de servicio Unidad de mando RA 6v T-Dok-686-ES-Rev.1 Referencia: 200-0408 ■ 200-0322 Traducción de las instrucciones de servicio originales...
- Página 2 Muchas gracias por haberse decidido por un producto Krautzberger. Este producto ha sido fabricado utilizando los más modernos procesos de fabricación y bajo amplias medidas de aseguramiento de la calidad. Le prometemos un producto del máximo nivel de calidad. No dude en ponerse en contacto con nosotros para cualquier pregunta, deseo o sugerencia: estamos en todo momento a su servicio.
-
Página 3: Tabla De Contenido
ESPAÑOL Unidad de mando RA 6v Índice de contenido Función e identificación....................5 Función........................5 Identificación........................ 6 Cómo utilizar el presente manual de instrucciones............7 Indicaciones sobre el presente manual de instrucciones..........7 Símbolos utilizados en este manual de instrucciones..........7 Requisitos que debe cumplir el personal.............. - Página 4 Accesorios........................42 Desmontaje y eliminación....................43 12.1 Seguridad........................ 43 12.2 Desmontaje......................43 12.3 Eliminación......................43 Datos técnicos........................44 13.1 Dimensiones y peso....................44 13.2 Datos generales....................... 44 13.3 Dimensiones......................44 Declaración de incorporación..................45 Notas..........................46 Índice..........................47 ES–4 mail@krautzberger.com, www.krautzberger.com...
-
Página 5: Función E Identificación

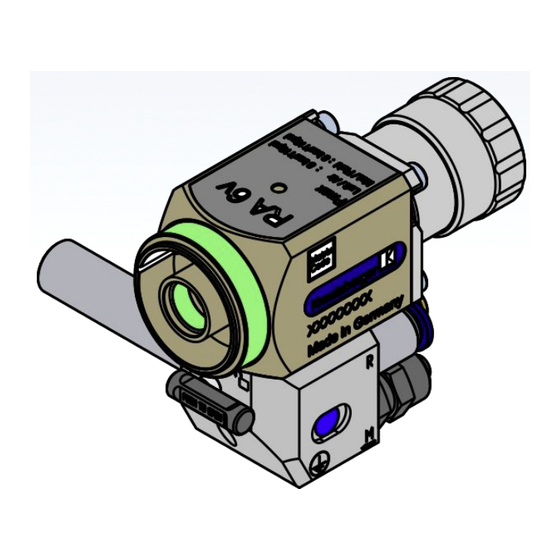

Unidad de mando RA 6v 1 Función e identificación Función La unidad de mando RA 6v en combinación con una prolongación tiene la siguiente finalidad: Recubrimiento/marcaje automático de superficies Dosificación de líquidos Aplicación de puntos de pegado o de marcación Los agentes pulverizados típicos son: barnices, pinturas, adhesivos, pátinas, esmaltes, agentes... -
Página 6: Identificación
Conexiones desde atrás, fijación insertable de la unidad de mando Conexiones desde atrás, fijación de rosca de la unidad de mando Identificación Volumen de suministro Modelo Número de producto Unidad de mando RA 6v 200-0408 Adaptador 200-0322 Manual de instrucciones T-Dok-686 Número de serie... -
Página 7: Cómo Utilizar El Presente Manual De Instrucciones
ESPAÑOL Unidad de mando RA 6v 2 Cómo utilizar el presente manual de instrucciones Indicaciones sobre el presente manual de instrucciones Es requisito indispensable conocer las indicaciones de seguridad básicas y las normas de seguridad para poder manejar con seguridad el producto y para que funcione sin averías. - Página 8 Para advertir sobre peligros especiales, en las instrucciones de seguridad se utilizan los siguientes símbolos: Señal de advertencia Clase de peligro Peligro en general. Otras identificaciones Para enfatizar instrucciones de actuación, resultados, listados, referencias y otros elementos, en este manual se utilizan las siguientes identificaciones: ES–8 mail@krautzberger.com, www.krautzberger.com...
-
Página 9: Requisitos Que Debe Cumplir El Personal
ESPAÑOL Unidad de mando RA 6v Identificación Explicación Instrucciones de actuación paso a paso ð Resultados de pasos de actuación Referencias a apartados de estas instrucciones y a documenta- ción de vigencia paralela Listados sin orden determinado Pulsador[] Elementos de mando (p. ej. pulsadores, interruptores), elementos de indicación (p. - Página 10 Las gafas protegen los ojos de las piezas que salen despedidas y de las salpicaduras de los líquidos. Ropa de trabajo de protección Se trata de ropa de trabajo entallada con reducida resistencia al rasgado, con mangas estrechas y sin partes que sobresalgan. ES–10 mail@krautzberger.com, www.krautzberger.com...
- Página 11 ESPAÑOL Unidad de mando RA 6v Calzado de seguridad El calzado de seguridad protege los pies de aplastamientos, la caída de piezas y de desliza- mientos en suelo resbaladizo. Casco El casco protege la cabeza de la caída de piezas o de cargas oscilantes, pero también protege de lesiones al trabajar en espacios reducidos.
-
Página 12: Seguridad Y Responsabilidad
Uso previsto La unidad de mando RA 6v en combinación con una prolongación enroscable permite pulverizar lacas, pinturas, adhesivos, pátinas, esmaltes, agentes separadores y otros agentes líquidos. El tamaño de la boquilla de la prolongación depende de la viscosidad de pulverización del agente pulverizado. -
Página 13: Indicaciones Generales De Seguridad
Unidad de mando RA 6v No utilice agentes pulverizados altamente abrasivos, químicamente agresivos, muy calientes ni muy fríos sin previa consulta con la empresa Krautzberger GmbH. Tenga en cuenta las hojas de datos de seguridad de los fabricantes de los agentes pulveri- zados. -
Página 14: Riesgos Residuales
Riesgos residuales La unidad de mando de Krautzberger GmbH ha sido construida conforme al estado más actual de la técnica y las normas reconocidas sobre tecnología de seguridad. No obstante, de su utilización pueden derivarse peligros para el cuerpo y la vida del usuario o de terceras personas, así... -
Página 15: Transporte, Almacenamiento Y Embalaje
ESPAÑOL Unidad de mando RA 6v 4 Transporte, almacenamiento y embalaje Transporte La unidad de mando está protegida con un embalaje de cartón. Dicho embalaje puede reutilizarse para el almacenamiento. Almacenamiento La unidad de mando debe almacenarse en las siguientes condiciones: Almacenar la unidad de mando en el embalaje original. -
Página 16: Vista De Conjunto
ST A Conexión aire de mando «abierta» Adaptador ST Z Conexión aire de mando «cerrada» Conexión aire de chorro plano (opcional) M↑ Conexión alimentación de material (entrada «M») Las conexiones están marcadas con abreviaturas formadas por letras. * Opcional / según configuración ES–16 mail@krautzberger.com, www.krautzberger.com... -
Página 17: Montaje
ESPAÑOL Unidad de mando RA 6v 6 Montaje Seguridad Personal: Personal experto Equipo de protección: La elección del equipo de protección varía en función de las condiciones de montaje locales. Para la elección correcta del equipo de protección deben observarse las normas naciones sobre segu- ridad, prevención de accidentes, protección laborar y medioambiental. - Página 18 DIN ISO 8573-1: clase de calidad 4). Durante el funcionamiento se pueden producir vibraciones y fuerzas de retroceso en la unidad de mando. Asegúrese de que la fijación es correcta. No dirija jamás el aire comprimido hacia ningún ser vivo. ES–18 mail@krautzberger.com, www.krautzberger.com...
-
Página 19: Montar La Prolongación Y El Émbolo De Mando Con La Aguja De Material
ESPAÑOL Unidad de mando RA 6v Montar la prolongación y el émbolo de mando con la aguja de mate- rial Montar la aguja de material en el émbolo de mando Fig. 3: Desmontar el elemento de cierre Suelte ligeramente los tornillos ( Fig. 3/1). - Página 20 Deslice la aguja del material ( Fig. 5/3) con el émbolo de mando en el cuerpo principal ( Fig. 5/2) hasta el tope. Fig. 6: Medida de referencia Debe comprobarse la medida de referencia ( Fig. 6/1) de 10,4 +/- 0,2 mm (distancia entre carcasa y borde superior del émbolo de mando). ES–20 mail@krautzberger.com, www.krautzberger.com...
- Página 21 ESPAÑOL Unidad de mando RA 6v Medida de referencia – Si la medida de referencia se rebasa por exceso o por defecto, vuelva a retirar el émbolo de mando con la aguja de material del cuerpo principal. – Vuelva a enroscar la aguja de material en el émbolo de mando y seleccione la profundidad de enroscado de modo que se respete la medida de referencia de 10,4 +/- 0,2 mm después de introducir la aguja de material con el émbolo de...
-
Página 22: Montar La Unidad De Mando
El cuerpo principal se enchufa ( Ä Capítulo 6.5 »Sustituir el cuerpo prin- cipal« en la página 23) o atornilla ( Ä Capítulo 6.5 »Sustituir el cuerpo prin- cipal« en la página 23) según la versión. ES–22 mail@krautzberger.com, www.krautzberger.com... -
Página 23: Sustituir El Cuerpo Principal
ESPAÑOL Unidad de mando RA 6v Sustituir el cuerpo principal 6.5.1 Versión enchufada Desmontar el cuerpo principal Fig. 9: Desmontar el cuerpo principal Gire la palanca a la posición de desbloqueo ( Fig. 9/2). La posición de desbloqueo y la de bloqueo están identificadas mediante los símbolos Presione la palanca ( Fig. -
Página 24: Conectar La Unidad De Mando
Atornille el cuerpo principal ( Fig. 10/1) y el adaptador ( Fig. 10/2) con el tornillo ( Fig. 10/3). Conectar la unidad de mando Ä Capítulo 6.7 »Esquema de conexiones« en la página 26). Véase también ( ES–24 mail@krautzberger.com, www.krautzberger.com... - Página 25 ESPAÑOL Unidad de mando RA 6v Las conexiones están marcadas con abreviaturas formadas por letras. Fig. 11: Conectar la unidad de mando Conecte el aire de mando «abierto» en «ST A» ( Fig. 11). Conecte el aire de mando «cerrado» en «ST Z» ( Fig. 11) (opcional, solo en la versión con mando doble).
-
Página 26: Esquema De Conexiones
Es imprescindible observar el mando anticipatorio del aire «F» y «R» según el esquema. En caso contrario puede suceder que al iniciarse la pulverización salga material sin pulverizar de la boquilla y que al terminar la pulverización las boquillas se ensucien u obstruyan. ES–26 mail@krautzberger.com, www.krautzberger.com... - Página 27 ESPAÑOL Unidad de mando RA 6v Fig. 13: Mando anticipatorio del aire Aire de chorro plano Aire de chorro de sección circular ST A Aire de mando ON ST Z Aire de mando OFF (mando doble) Aire ON Aire OFF Tiempo Tiempo hasta la estabilización del aire de atomización...
-
Página 28: Funcionamiento
Observe siempre la hoja de datos de seguridad del agente aplicado. El explotador es responsable de garantizar la presencia y la actualidad de la hoja de datos de seguridad y de elaborar una valoración de riesgos de los puestos de trabajo afectados. ES–28 mail@krautzberger.com, www.krautzberger.com... -
Página 29: Indicaciones Generales Sobre La Primera Puesta En Funcionamiento Y Las Posteriores
No utilice agentes pulverizados altamente abrasivos, químicamente agresivos, muy calientes ni muy fríos sin previa consulta con la empresa Krautzberger GmbH. Tenga en cuenta las hojas de datos de seguridad de los fabricantes de los agentes pulveri- zados. - Página 30 Abra el aire de mando. Se produce la pulverización del material. Por regla general ahora es necesario ajustar ð Ä Capítulo 7.4 »Ajustar la figura de pulveriza- la figura de pulverización ( ción« en la página 31). ES–30 mail@krautzberger.com, www.krautzberger.com...
-
Página 31: Ajustar La Figura De Pulverización
ESPAÑOL Unidad de mando RA 6v Ajustar la figura de pulverización Hay disponibles distintas boquillas de aire y de material de los más diversos tamaños. Existen cuatro familias distintas: Chorro redondo – chorro cónico delante de la boquilla. Chorro plano – chorro atomizador de anchura ajustable para la aplicación en superficies planas. -
Página 32: Ajustar La Carrera De La Aguja
Cierre el suministro de material y, si procede, desconecte la bomba de material a presión o el recipiente a presión. Ä Capítulo 8.3 »Limpiar la unidad de En caso necesario, limpie la unidad de mando ( mando« en la página 34). ES–32 mail@krautzberger.com, www.krautzberger.com... -
Página 33: Mantenimiento
La utilización de piezas de repuesto incorrectas o dañadas puede suponer riesgos para el personal, así como daños, errores de funcionamiento o un fallo total de la máquina. – Utilice únicamente piezas de repuesto originales de Krautzberger o autorizadas por él. – En caso de duda, contacte siempre con el Costumer Care. -
Página 34: Limpiar La Unidad De Mando
¡Riesgo de lesiones por una limpieza inadecuada! – Preste atención a las fichas de datos de seguridad del fabricante del producto de lim- pieza. – No sumerja por completo la unidad de mando en el producto de limpieza. ES–34 mail@krautzberger.com, www.krautzberger.com... - Página 35 No utilice utensilios duros ni de aristas vivas. Recomendamos usar nuestro juego de cepi- llos. Datos de contacto: véase la última página. Engrase las piezas deslizantes ligeramente con grasa especial de Krautzberger. La grasa especial puede solicitarse a través de Krautzberger (consulte la dirección en la última página). Referencia: 200-0408 ■ 200-0322...
-
Página 36: Sustituir Las Juntas De La Aguja
Extraiga el alojamiento ( Fig. 16/2) y quite el anillo ranurado ( Fig. 16/1) del alojamiento ( Fig. 16/2). Compruebe el estado de la junta tórica ( Fig. 16/3) y sustitúyala si fuera necesario. Sustituya los anillos ranurados ( Fig. 16/1 y 5). ES–36 mail@krautzberger.com, www.krautzberger.com... - Página 37 ESPAÑOL Unidad de mando RA 6v Montar las juntas de la aguja ¡ADVERTENCIA! ¡Peligro de lesiones por la utilización de piezas de repuesto incorrectas! Inserte el anillo ranurado ( Fig. 16/1) en el alojamiento ( Fig. 16/2). Asegúrese al hacerlo de que el anillo ranurado ( Fig.
-
Página 38: Averías
Material dema- Diluir el material siado denso Figura de pulveriza- Material insufi- Aumentar la ali- ción partida ciente mentación de material Presión del aire Reducir la presión de chorro plano del aire de chorro demasiado alta plano ES–38 mail@krautzberger.com, www.krautzberger.com... - Página 39 ESPAÑOL Unidad de mando RA 6v Figura de pulveriza- Defecto Causa Remedio ción Figura de pulveriza- Tuerca de racor Apretar firmemente la ción demasiado suelta tuerca de racor estrecha Chorro de material pul- Alimentación de Aumentar la ali- sante o fluctuante material insufi- mentación de...
-
Página 40: Customer Care
Customer Care Krautzberger GmbH Asesoramiento al cliente Stockbornstr. 13 65343 Eltville am Rhein +49 6123 - 698151 customercare@krautzberger.com ES–40 mail@krautzberger.com, www.krautzberger.com... -
Página 41: Piezas De Repuesto
Referencia según lista de repuestos – Cantidad – Tipo de envío deseado (correo ordinario, expedición, mar, aire, express) – Dirección de envío Encontrará una sinopsis de las piezas de repuesto en la página web de Krautzberger GmbH: www.krautzberger.de Referencia: 200-0408 ■ 200-0322 ES–41... -
Página 42: Accesorios
Accesorios Hay disponible un gran número de prolongaciones para la unidad de mando. Para más informa- ción, visítenos en Internet (www.krautzberger.com) o póngase en contacto con el distribuidor o asesor especializado de Krautzberger más próximo o con nuestro servicio interno. -
Página 43: Desmontaje Y Eliminación
ESPAÑOL Unidad de mando RA 6v Desmontaje y eliminación 12.1 Seguridad Personal: Personal experto Equipo de protección: La selección del equipo de protección depende, entre otras cosas, de las condiciones ambientales locales en el lugar de explotación y del material de revestimiento utilizado. Para elegir el equipa- miento de protección adecuado deben observarse las indicaciones del fabricante del producto pul-... -
Página 44: Datos Técnicos
Presión de trabajo producto pulverizado (M) máx. 8 Presión de trabajo aire atomizado (R, F) máx. 8 Nivel de presión acústica en función de la aprox. 73-96 dB(A) boquilla Temperatura del producto pulverizado máx. 50 °C 13.3 Dimensiones Fig. 18: Dimensiones ES–44 mail@krautzberger.com, www.krautzberger.com... -
Página 45: Declaración De Incorporación
ESPAÑOL Unidad de mando RA 6v Declaración de incorporación Fig. 19: Declaración de incorporación Referencia: 200-0408 ■ 200-0322 ES–45... -
Página 46: Notas
Instrucciones de servicio T-Dok-686-ES-Rev.1 Notas ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ES–46 mail@krautzberger.com, www.krautzberger.com... -
Página 47: Índice
ESPAÑOL Unidad de mando RA 6v 16 Índice Almacenamiento ..........15 Contenido . - Página 49 Krautzberger GmbH Stockbornstraße 13 D-65343 Eltville am Rhein Teléfono de atención: +49 (0) 6123 698-222 Centralita: +49 (0) 6123 698-0 Telefax: +49 (0) 6123 698-200 Correo electrónico: mail@krautzberger.com Internet: www.krautzberger.com © Krautzberger GmbH 2019 © Krautzberger GmbH 2019...
