HENN briz B60-74 Instrucciones De Montaje

Lista de Peças | Lista de piezas | List of parts
Caixa Qtd
Item Caja Ctd Descrição | Descripción | Description
Box Qty
01 1/2 01 Rodapé Frontal | Pie de página | Front Footer
02 1/2 01 Travessa do Rodapé | Carril pie | Baseboard crosspiece
03 1/2 01 Rodapé Traseiro | pie de página trasera | Rear Footer
04 1/2 01
05 1/2 01 Divisão esquerda | División izquierda | Left Division
06 1/2 01 Divisão gaveta direita | División cajón derecho | Right drawer partition
07 1/2 01
08 1/2 01 Lateral esquerda | Lateral izquierda | Left side
09=12 2/2 01 Travessa Frontal | Travessa Frontal | Front cross member
10=13 1/2 01 Tampo da Gaveta | Tablero de la Cajón | Drawer Top
11 1/2 01 Lateral direita | Lateral derecha | Right side
12=09 2/2 01 Travessa Frontal | Travessa Frontal | Front cross member
13=10 1/2 01 Tampo da Gaveta | Tablero de la Cajón | Drawer Top
14 1/2 02 Prateleira Maior | Estantería Mayor | Largest Shelf
15 1/2 01 Tampo Superior | Tapa superior | Top panel
16 1/2 01
17 2/2 02 Fundo Maior | Fondo Mayor | Greater Fund
18 2/2 01
19 1/2 01 Prateleira Central | Estantería central | Central Shelf
20 2/2 01 Porta Espelho | Puerta Espejo | Mirror Door
21 2/2 01 Espelho com furo | Espejo con orifi cio | Mirror with hole
22 2/2 04
23 2/2 02 Frente de gaveta | Frente de cajón | Front of drawer
24 1/2 04 Lado de gaveta | Lado del cajón | Side of drawer
25 1/2 02 Ripa de trás | Malla detrás | Rear lath
26 1/2 02 Fundo de gaveta | Fondo de cajón | Drawer bottom
Ferragens | Herrajes | Hardware
A B C
04 24
x x
Parafuso 4,5x50mm CHT. Parafuso 3,5x40mm CHT. Parafuso 3,5x25mm FLA.
Tornillo 4,5x50mm CHT. Tornillo 3,5x40mm CHT. Tornillo 3,5x25mm FLA.
Screw 4,5x50mm CHT. Screw 3,5x40mm CHT. Screw 3,5x25mm FLA.
G H I
60 04
x x
Cavilha 5x25mm Prego 12x12mm Anelado Prego 10x10mm
Cinta 5x25mm Clavo 12x12mm Anillado Clavo 10x10mm
Dowel 5x25mm Ringed Nails 12x12mm Nail 10x10mm
M N O
03 12
x x
Calço metal 12mm Calço metal 5mm Dobradiça metal 26mm
Calzado metálico 12mm Calzado metálico 5mm Bisagra de metal 26mm
12 mm metal shim 5 mm metal shim 26mm metal hinge
S T U
02 01
x x
Suporte cabideiro Cabideiro Madeira 519mm Puxador Indonésia 128mm
Soporte de percha Cabezal Madera 519mm Tirador Indonesia 128mm
Coat hanger support 519mm wooden hanger 128mm Indonesia handle
Y Z AA
01 21
x x
Sachê de cola Etiqueta resinada Briz
Adesivo tapa parafuso 10mm
Bolsa de pegamento Etiqueta resinada Briz
Adhesivo tapón de tornillo 10mm
Glue bag Bolt cover adhesive 10mm Briz resin label
8
Medidas (mm) |
Dimensions (mm) |
Size (measurements)
1424x120x12
415x120x12
1424x120x12
Base | Base | Base 445x374x12
1730x445x12
350x320x12
Pilastra | Pilas | Pilaster 1730x95x12
1950x445x12
525x60x12
525x445x12
1950x445x12
525x60x12
525x445x12
887x350x12
1424x445x12
Fundo | Fondo | Bottom 1754x362x3
1754x539x3
Chapéu | Sombrero | Hat 1446x80x15
400x350x12
1722x344x15
850x220x3
Porta | Puerta | Door 1423x265x15
533x260x15
350x100x12
500x100x12
499x367x3
D E
14 106 14
x x
Parafuso 3,5x12mm FLA. Parafuso 3,5x12mm CHT.
Tornillo 3,5x12mm FLA. Tornillo 3,5x12mm CHT.
Screw 3,5x12mm FLA. Screw 3,5x12mm CHT.
J K
79 16 14
x x
Fixador de fundos Cantoneira plástica
Fijador de fondos Cantonera plástica
Bottom fi xer Plastic angle brackets
P Q
15 02 01
x x
Corrediça metal 350mm Batente 15x25mm
Corredera de metal 350mm Aldaba 15x25mm
Sliding metal 350mm Door stop 15x25mm
V W
07 04 01
x x
Suporte prateleira Perfi l "I" 1418mm
Soporte estante Perfi l "I" 1418mm
Shelf Support Profi le "I" 1418mm
01
x
ITM/B60- Rev.006
(mm)

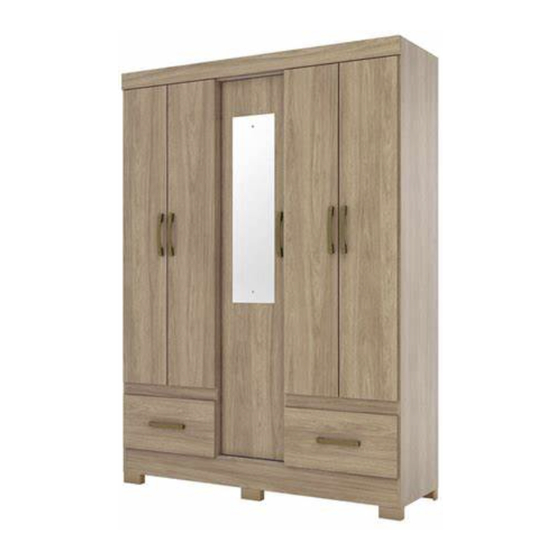

ARMARIO 05 PUERTAS 02 CAJONES | WARDROBE 05 DOORS 02 DRAWERS
B60-52 CAFÉ/RÚSTICO | B60-74 GRIS/PALHA | B60-101 CAFÉ | B60-111 CAFÉ/CRISTAL
22
F
16
x x
Parafuso 3,0x16mm CHT.
Tornillo 3,0x16mm CHT.
Screw 3,0x16mm CHT.
L Requisitos para montagem
04
x x
Requisitos para la montaje
Assembly Requirements
Porca Cilíndrica
Tuerca cilíndrica
Cylindrical nut
R
06
x x
Pé "U" 50x40x100mm
Pie "U" 50x40x100mm
50x40x100mm"U" Feet
X
01
x x
Suporte de Metal
Soporte de Metal
Metal stands
Imagens meramente ilustrativas,
não acompanha o produto.
Imágenes ilustrativas, no incluidas
con el producto.
Illustrative images, not included
with the product.
Ind. e Com. de Móveis Henn
Mondaí - SC - Brasil
+55 49 3674.3500
@moveishenn
www.henn.com.br
ROUPEIRO 05 PORTAS 02 GAVETAS
| B60-127 NATURE/OFF WHITE | B60-130 CASTANHO HP
22
22
20
22
21
08
23
23
Pesos máximos recomendados com carga distribuída
Peso máximo recomendado con la carga distribuida
Recommended maximum weights with evenly distributed.
Para limpeza de seu móvel, use uma fl anela seca ou umedecida, e não utilize produtos químicos que possam
danifi car seu produto.
O sistema de montagem dos produtos, funciona de acordo com a ordem crescente dos números indicados no
desenho. Ex: 01, 02, 03, 04... até a conclusão da montagem.
Para solicitação de Assistência Técnica você consumidor deverá entrar em contato com o Lojista o qual você
realizou a compra deste produto e solicitar a assistência técnica das peças avariadas. A garantia abrange todas
as peças, partes e componentes que eventualmente venham apresentar defeito de fabricação no prazo de 03
(três) meses, contando a partir da entrega do produto ao consumidor, mediante nota fi scal de compra. Se houver
qualquer alteração na estrutura do produto ou ocorrer defeito por negligência do montador/consumidor em
relação a instrução de montagem e manuseio, não será fornecido assistência técnica gratuita.
Para limpieza de su móvil, use una franela seca o húmeda, y no utilice productos químicos que puedan dañar su
producto.
El sistema de montaje de los productos funciona de acuerdo con el orden creciente de los números indicados en
el dibujo. Ej.: 01, 02, 03, 04... hasta la conclusión del montaje.
Para solicitar Asistencia Técnica, el consumidor debe comunicarse con el Comercio que usted
realizó la compra de este producto y solicita asistencia técnica para las partes dañadas. La garantía cubre todas
las partes, piezas y componentes que eventualmente puedan presentar defecto de fabricación en el plazo de
03 (tres) meses, contados a partir de la entrega del producto al consumidor, mediante factura de compra. Si se
produce algún cambio en la estructura del producto o se produce un defecto por negligencia del montador/con-
sumidor en relación con las instrucciones de montaje y manipulación, no se prestará asistencia técnica gratuita.
To clean your furniture, use a dry or wet cloth, and do not use chemicals that may damage your product.
The products' assembly system works according to the increasing order of the indicated numbers. For example: 01,
02, 03, 04 ... to the end of the assembly.
TECHNICAL ASSISTANCE
To request Technical Assistance, the consumer must contact the retailer from whom you purchased this product
and request technical assistance for the damaged parts. The warranty covers all parts, parts and components that
may eventually present a manufacturing defect within a period of 03 (three) months, counting from the delivery of
the product to the consumer, by means of a purchase invoice. If there is any change in the structure of the product
or defect occurs due to negligence of the assembler/consumer in relation to the assembly and handling instruc-
tion, free technical assistance will not be provided.
INSTRUÇÕES DE
MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
15
18
17
16
17
14
14
11
05
13
10
19
12
09
06 07
25
03
04
24
23
01
AVISO
SISTEMA DE MONTAGEM
ASSISTÊNCIA TÉCNICA
ADVERTENCIA
SISTEMA DE MONTAJE
ASISTENCIA TÉCNICA
NOTICE
ASSEMBLY SYSTEM
1
