Gerador de Cloro EASYCLOR PRO Gerador de Cloro EASYCLOR PRO
IMPORTANTE: Ainda que sua instalação abranja um
número ímpar de células se faz necessária a conexão dos
dois cabos ethernet (azul e preto) disponibilizados por
módulo de energia.

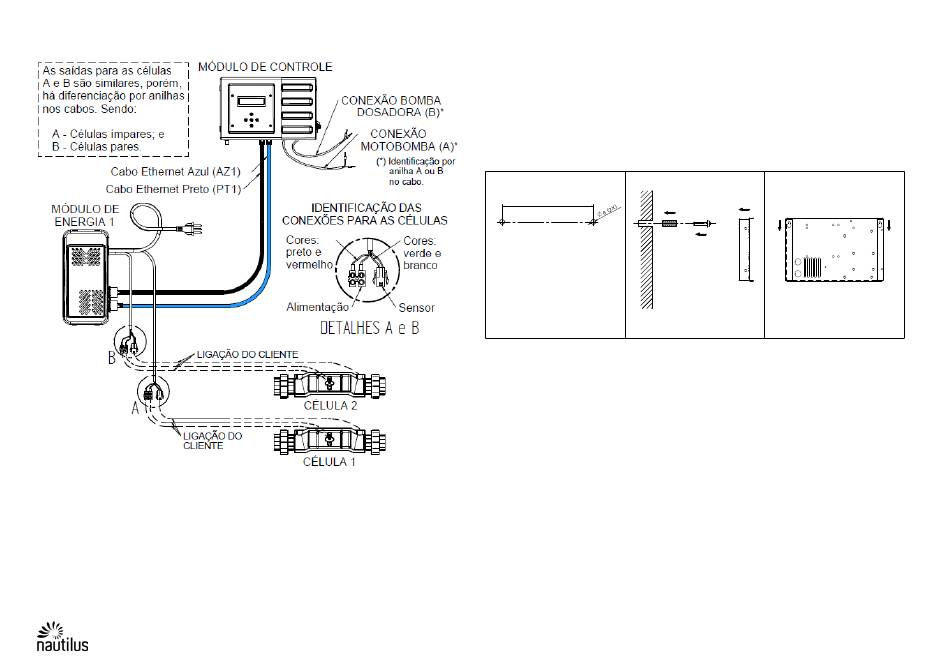

Figura 13
Figura 13
5. Para a fixação do módulo de controle, o instalador
deve fazer uso do kit de parafusos que acompanha seu
aparelho, para isso devem ser feitos dois furos de 6 mm a
uma distância de 229 mm entre eles, conforme ilustrado na
figura 14.
PAREDE
BUCHA
229
1º Passo
CHASSI
PARAFUSO
2º Passo 3º Passo
Figura 14
18
