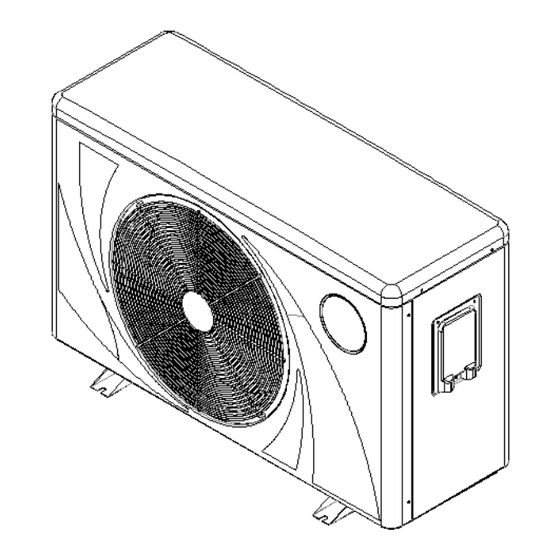

- Página 1 Bomba de calor DC Inverter Manual de usuario y servicio MASTER PLUS - 1 -...
- Página 2 INTRODUCCIÓN Gracias por comprar la bomba de calor para piscinas "NDE Master Plus" fabricada con los más altos estándares. Este manual de usuario y mantenimiento es un documento emitido por NDE GROUP en relación a los productos a los que se refiere, se debe considerar como una parte integral del producto en sí...
- Página 3 Bomba de calor Manual de usuario y servicio ÍNDICE 1. Especificaciones Técnicas 2. Dimensiones 3. Instalación y conexionado 4. Accessorios 5. Cableado eléctrico 6. Funciones de la pantalla táctil 7. Parámetros del sistema 8. Solución de problemas 9. Mantenimiento 10. Especificación de la función WIFI - 3 -...
- Página 4 Gracias por usar la bomba de calor de piscina NDE POOL Master Plus Inverter para calentar su piscina. Calentará el agua de su piscina y mantendrá una temperatura constante cuando la temperatura del aire ambiente esté entre -15 y 43°C.
- Página 5 1. Especificaciones técnicas 1.1 Datos técnicos de la bomba de calor NDE-08-DCP NDE-10-DCP NDE-11-DCP NDE-14-DCP MODELO Volumen aproximado agua（m3) con cubierta 15~30 20~40 25~50 30~60 -7 ~43 Temperatura ambiente de operación (ºC) Capacidad calorífica (kW) 7.50~1.92 9.50~2.10 11.00~2.50 14.00~3.15 Capacidad calorífica 25500~6528 32300~7140 37400~8500...
- Página 6 NDE-17-DCP NDE-20-DCP NDE-24-DCP MODELO Volumen aproximado agua (m3) con cubierta 40~75 55~100 60~110 -7 ~43 Temperatura ambiente de operación (ºC) Capacidad calorífica (kW) 17.00~3.75 20.00~4.00 24.00~4.80 Capacidad calorífica 57800~13090 68000~13600 81600~16320 (BTU/h) Potencia entrada (kW) 2.62~0.25 3.33~0.27 4.00~0.32 6.5~15.0 6.0~14.8 6.0~15.0 COP 50% capacidad 11.00...
- Página 7 2. Dimensiones 2.1 Unidades mm Modelo NDE-08-DCP NDE-10-DCP NDE-17-DCP NDE-24-DCP Unidad NDE-11-DCP NDE-20-DCP es (mm) NDE-14-DCP 1106 - 7 -...
- Página 8 Recambios NDE-08/10/11/14/17/20/24-DCP Recambio Recambio Carcasa Cubierta caja conexiones Compresor Caja conexiones Separador Cableado eléctrico Fijación motor Bloqueo terminal Motor Reactancia Aspas ventilador Válvula 4-vías Panel frontal Válvula de expansión protector ventilador Cubierta caja uniones protector Filtro Intercambiador de calor titanio Interruptor de alto voltaje Unidad control electrónico Interruptor de bajo voltaje...
- Página 9 3. Instalación y conexión 3.1 Notas La fábrica solo suministra la bomba de calor. Todos los demás componentes, incluso un bypass debe ser proporcionados por el usuario o el instalador. Atención: Por favor observe las siguientes indicaciones al instalar la bomba de calor: 1.
- Página 10 3.3 Distancia a la piscina La bomba de calor normalmente se instala dentro de un área perimetral que se extiende a 7,5 m de la piscina. Cuanto mayor es la distancia desde la piscina, mayor es la pérdida de calor en las tuberías.
- Página 11 3.5 Instalación habitual Bomba de calor Clorinador Válvula Fuente Salida alimentación Entrada Bomba Tubo vaciado Vaciado Entrada Filtro Vaciado condensación piscina agua piscina Nota: Este croquis es solo ilustrativo 3.6 Ajuste de la derivación Use el siguiente procedimiento DERIVACIÓN para ajustar la derivación: A la piscina De la piscina •...
- Página 12 3.7 Conexión eléctrica Nota: Aunque la bomba de calor está aislada eléctricamente del resto del sistema de la piscina, esto solo evita el flujo de corriente eléctrica hacia o desde el agua en la piscina. Aunque igualmente se requiere conexión a tierra para protección contra cortocircuitos dentro de la unidad.
- Página 13 3.8 Operación inicial Nota: Para calentar el agua de la piscina (o spa de hidromasaje), la bomba de filtración debe estar funcionando para que el agua circule a través de la bomba de calor. La bomba de calor no arrancará si el agua no circula. Después de que todas las conexiones se hayan realizado y verificado, realice el siguiente procedimiento: 1.
- Página 14 Accesorios 4.1 Instalación Base Anti-vibratoria 1. Saque las bases anti- vibratorias 2. Coloque cada una en al se tal y como muestra fotografía. Conexiones entrada & salida 1. Utilice la cinta de teflón para colocar la conexión de entrada y salida 2.
- Página 15 5. Cableado Eléctrico 5.1 Cableado Eléctrico - 15 -...
- Página 16 NOTA: (1) Los diagramas de cableado eléctrico anteriores son solo para su referencia, someta la bomba de calor al diagrama de cableado publicado. (2) La bomba de calor de la piscina debe estar bien conectada a tierra, aunque el intercambiador de calor de la unidad está aislado eléctricamente del resto de la unidad. La conexión a tierra de la unidad aún es necesaria para protegerlo contra cortocircuitos dentro de la unidad.
- Página 17 • La unidad exterior podría detectar la condición de funcionamiento y enviar la información o la falla al control remoto 6.3 Control Remoto（Pantalla LCD con WIFI) ◎ Iconos Básicos Modo calentamiento, se muestra “ ” Modo enfriamiento, se muestra “ ”...
- Página 18 6.4 Instrucciones del teclado 6.41 “ ”: tecla On/Off (encendido/apagado) Presione brevemente “ ” para salir y volver a la pantalla principal. En la pantalla principal, mantenga presionada la tecla “ ” durante 3 segundos para encender /apagar. 6.42 “ ”：tecla Modo (Mode).
- Página 19 Voltaje DC bus Velocidad actual compresor Velocidad actual ventilador DC 6.47 Ajuste reloj: Presione el botón “ ” para entrar al modo de ajuste del reloj. Parpadeará la hora, indicando que el valor de la hora de la hora actual se puede ajustar a través de las teclas “...
- Página 20 Cuando el tiempo de inicio y el tiempo de apagado establecidos son los mismos, se cancela la configuración de tiempo actual. 6.51 Descongelación forzada Presione la tecla “ ” y “ ”simultáneamente durante 5 segundos, entonces entrará al modo descongelación forzada. Cuando entre en el modo descongelación, aparece el icono descongelación “...
- Página 21 Ajuste temp.Modo heating (calentamiento) 5℃~40℃(41~104℉) 40℃(104℉) Valor compensasión temp.de -5℃~15℃(-9~30℉) 0℃(0℉) entrada de agua Ciclo descongelación 20MIN~90MIN 45MIN Temp. inicial descongelación -9℃~-1℃(16~30℉) -3℃(27℉) Tiempo descongelación 5MIN~20MIN 8MIN Temp. rápida descongelación 1℃~40℃(33~104℉) 20℃(68℉) Diferencial entre la temp. ambiente y la del 0℃~15℃(0~30℉) 5℃(10℉) serpentín para iniciar descongelación...
- Página 22 Nota: En la tabla anterior, el valor real de la válvula de expansión electrónica y la velocidad del aire es 10 veces el valor mostrado del parámetro. Por ejemplo, cuando el grado de apertura de la válvula de expansión de descongelación P20 muestra 30, el valor real en este momento es 300;...
- Página 23 3. Reemplace el controlador o la placa de PC. Fallo temperatura de entrada de Compruebe y/o cambie el sensor Er 15 agua Fallo temperatura exterior Compruebe y/o cambie el sensor Er 16 serpentín Er 18 Fallo temperatura salida gas Compruebe y/o cambie el sensor 1.
- Página 24 Código Nombre Descripción Solución sugerida error IPM Sobre-corriente Problema en el módulo IPM Reemplace el modulo inverter Compresor síncrona Fallo compresor Reemplace el compresor anormal reservado fase de salida del Cableado del compresor Comprobación del circuito compresor ausente desconectado o mal conectado de entrada del compresor Bajo voltaje DC bus Entrada de voltaje demasiado bajo,...
- Página 25 8.2 Otros mal funcionamiento y soluciones (No mostradas en la pantalla LED del controlador) Problema Observación Motivo Solución La pantalla LED está Verifique si el cable y el disyuntor No hay alimentación apagada están conectados La pantalla LED Arranque la Bomba de calor para Bomba de calor en espera muestra la hora actual funcionar.
- Página 26 9. MANTENIMIENTO (1) Debe verificar el sistema de suministro de agua regularmente para evitar que el aire ingrese al sistema y se produzca un flujo de agua bajo, ya que reduciría el rendimiento del equipo. (2) Limpie la piscina y el sistema de filtración regularmente para evitar daños a la unidad como resultado de la suciedad del filtro obstruido.
- Página 27 Especificación de la función WIFI Paso 1. Descargue la APLICACIÓN Busque y descargue "Smart Life" en los principales mercados de aplicaciones o escanee el código QR a continuación para descargar la aplicación Paso 2. Registro / inicio de sesión / recuperación de contraseña Registro Si no tiene una cuenta en la aplicación, puede optar por registrarse o iniciar sesión con un código de autorización, el proceso de registro se describe a continuación.
- Página 28 5.2 Inicio sesión Si ya tiene una cuenta, haga clic en "Iniciar sesión" para entrar a la página de inicio. Introduzca su número de teléfono móvil o correo electrónico registrado, introduzca la contraseña para iniciar sesión - 28 -...
- Página 29 Paso 3. Añada un dispositivo Tienes dos opciones de conexión Wi-Fi. Modo predeterminado y modo de compatibilidad. Modo operativo por defecto ” durante 3 segundos para ”“ Presione y mantenga pulsadas ambas teclas“ ” entrar en el modo "default mode" (por defecto) para conectar el Wifi, el icono“ parpadeará.
- Página 30 Introduzca la contraseña de Wi-Fi, presione en "siguiente" para entrar en el estado de conexión del dispositivo directamente; Cuando la conexión es exitosa y el sistema señala "agregado correctamente" (added succesfully), presione "Listo" (done) para entrar directamente a la interfaz principal de operación del dispositivo.
- Página 31 Modo Compatible Mantenga presionado ambas teclas " """ al mismo tiempo durante 3 segundos, el icono " " parpadeará lentamente. Abra la aplicación "Smart life", presione en la esquina superior derecha o "Agregar dispositivo" (Add device), seleccione "Calentador de agua (WI-FI)" (Water heater (WI- FI)) en "Electrodoméstico grande"...
- Página 32 Presione en "Modo EZ" para cambiar a "Modo AP", presione en "Confirmar indicador parpadea lentamente" (Confirm indicator slowly blink”, haga clic en "Siguiente" Y aparece "Conecte su teléfono móvil al punto de acceso del dispositivo" (Connect your mobile pone to the device’s hotspot), haga clic en "ir a conectar. Entre en la pantalla de conexión Wi-Fi, busque y conecte el punto de acceso Wi-Fi deseado, Por ejemplo, "Smartlife_3C4A", Haga clic en Conexión, app entrará...
- Página 33 Paso 4. Introducción al funcionamiento de la aplicación Después de enlazar correctamente el dispositivo para entrar en la pantalla operativa Arrancar/Parar la bomba de calor Presione para parar o arrancar la bomba de calor. - 33 -...
- Página 34 Configurar la temperatura del agua Deslice el punto para configurar la temperatura del agua Modo Configuración En la pantalla principal, presione ” ” , el modo selección de aparecerá tal y como se muestra en la siguiente foto, presione el modo que desee. - 34 -...
- Página 35 Configuración horaria En la pantalla principal, presione ” ” para entrar ajuste horario. - 35 -...
