Pieza No. 99097
Receiver Caddy No-Drill Bracket
Instrucciones Para Instalarlo
Herramientas necesarias:
// Boquilla de 10mm // Boquilla de 1/2" // Boquilla de 9/16"
Instrucciones para instalarlo:

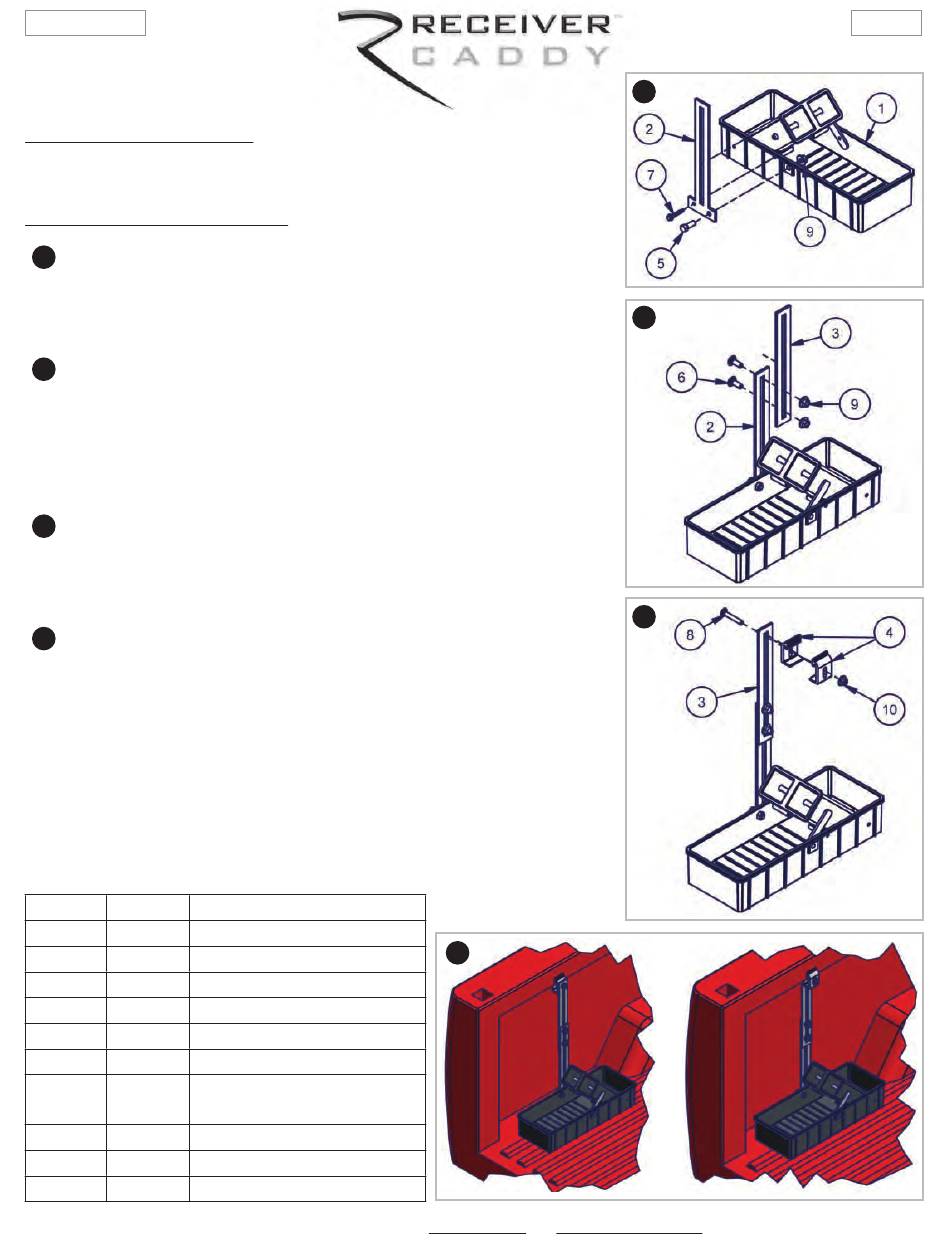

Fije el Soporte Sin Agujeros Pre-perforados-A (Artículo 2) al Receiver Caddy (Artículo 1)
1
(por el lado deseado) usando la boquilla de 10 mm para apretar el tornillo autoperforante
con cabeza hexagonal (Artículo 7) y usando la boquilla de 9/16" para apretar el perno
hexagonal de 3/8" x 1" (Artículo 5) y la tuerca de reborde (Artículo 9).
Fije el Soporte sin Agujeros Pre-perforados-B (Artículo 3) al Soporte sin Agujeros
2
Pre-perforados-A (Artículo 2) usando la boquilla de 9/16" para apretar los pernos de
carruaje de 3/8" x 1" (Artículo 6) y las tuercas de reborde (Artículo 9). Deje los pernos
flojos hasta que los coloque definitivamente. Nota: El Soporte sin Agujeros
Pre-perforados-B puede montarse en cualquier lado del Soporte sin Agujeros
Pre-perforados-A (tal como aparece en el Recuadro 4).
Fije la Abrazadera de Anclaje (Artículo 4) al Soporte sin Agujeros Pre-perforados-B
3
(Artículo 3) usando la boquilla de 1/2" para apretar el perno de carruaje de 5/16" x 2"
(Artículo 8) y la tuerca de reborde (Artículo 10). Déjese flojo hasta la colocación
definitiva.
Fije el Receiver Caddy en la plataforma del camión usando la Abrazadera de Anclaje
4
por el lado deseado (tal como aparece en el Recuadro 4). Apriete la Abrazadera de
Anclaje contra el anclaje, entonces presione hacia abajo la parte de arriba del Receiver
Caddy para posicionar las patas de goma y apriete los accesorios presionando hacia
abajo.
Nota: La Abrazadera de Anclaje puede montarse en cualquier lado del Soporte Sin
Agujeros Pre-perforados-B. El Soporte Sin Agujeros Pre-perforados-B puede montarse en
cualquier lado del Soporte Sin Agujeros Pre-perforados-A, lo que permitirá que sitúe
el Receiver Caddy más cerca o más lejos del lado de la plataforma de su camión, según
la baranda lateral de su camión (tal como aparece en el Recuadro 4).
ARTÍ-CULO CANTI-DAD DESCRIPCIÓN
1
1
Receiver Caddy
2
1
Soporte sin agujeros pre-perforados A
3
1
Soporte sin agujeros pre-perforados B
4
2
Abrazadera de anclaje
5
1
Perno hexagonal de 3/8" x 1"
6
2
Perno de carruaje de 3/8" x 1"
7
1
Tornillo autoperforante con cabeza
hexagonal
8
1
Perno de carruaje de 5/16" x 2"
9
3
Tuerca de reborde de 3/8"
10
1
Tuerca de reborde de 5/16"
Teléfono: 1.866.306.DUHA (3842) // fax: 1.218.998.4013 // 306 Saint Andrews Street South, Fergus Falls, MN 56537
Fabricado por DU-HA, Inc. // www.du-ha.com // www.receivercaddy.com
