NETGEAR GC752XP Instalación

Instalación
NETGEAR Insight Managed

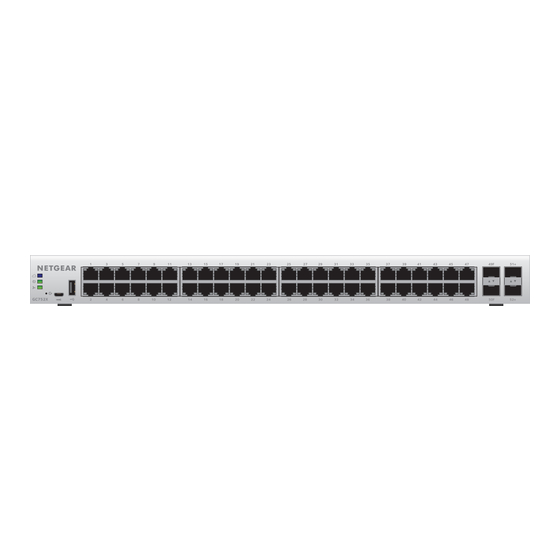

Smart switch gestionable en la nube con 52 puertos Gigabit
Ethernet y 2 puertos de fibra SFP 1G y 2 SFP+ 10G (GC752X)
Smart switch gestionable en la nube con 52 puertos Gigabit
Ethernet PoE+ y 2 puertos de fibra SFP 1G y 2 SFP+ 10G
(GC752XP)
Contenido de la caja
Abra la caja y compruebe el contenido:
• Modelo de switch GC752X o GC752XP
• Cable de alimentación (adaptado según el país de venta)
• Kit de montaje en bastidor
• Cuatro almohadillas de goma para instalación en sobremesa
• Guía de instalación
Conexión del switch a la red
Durante la configuración inicial, debe conectar el switch a una red a la que
pueda acceder con una conexión WiFi local para utilizar la aplicación móvil
Insight, o a Internet para utilizar el portal de Insight Cloud.
Para las conexiones Gigabit, utilice cables Ethernet de categoría 5e (CAT5e)
o superior con conectores RJ-45.
Para utilizar un puerto SFP, deberá insertar un módulo de transceptor SFP
de 1 G (disponible en NETGEAR).
Para utilizar un puerto SFP+, deberá insertar un módulo de transceptor 10G
SFP+ o 1G SFP (disponible en NETGEAR).
¾ Para conectar el switch:
1. Conecte los dispositivos a los puertos de red del switch.
2. Conecte el switch a una red.
3. Encienda el switch y espere dos o tres minutos.
GC752X
El indicador de alimentación se ilumina en verde, lo que indica que el
switch ha completado el proceso de inicio y está disponible en la red.
El switch recibe una dirección IP desde un servidor DHCP (o router
que funciona como servidor DHCP) de la red. Si su red no incluye un
GC752XP
servidor DHCP, el switch utiliza 192.168.0.239 como dirección IP
predeterminada.
4. Para comprobar las conexiones de puerto del switch con los dispositivos
encendidos que ha conectado, haga lo siguiente:
• Asegúrese de que los cables Ethernet están enchufados
correctamente.
• Compruebe el indicador izquierdo de cada puerto en el switch.
Insight El indicador izquierdo del puerto se ilumina en verde fijo para indicar
una conexión válida a un dispositivo encendido y parpadea en verde
para indicar que hay tráfico en este puerto.
Acceso a la configuración del switch
La aplicación NETGEAR Insight le permite usar su dispositivo móvil para
detectar, configurar, gestionar y supervisar el switch. Puede usar esta aplicación
para tener acceso al switch con una conexión WiFi local o puede iniciar sesión
en el portal de Insight Cloud. El portal Cloud le permite configurar, gestionar
y supervisar el switch desde su equipo, Mac o tablet para una experiencia de
pantalla más grande.
Acceso WiFi local. Cuando utiliza la aplicación móvil Insight para la
configuración inicial, el switch debe estar conectado a un punto de acceso WiFi
(porque el switch no proporciona la capacidad WiFi). Conecte el dispositivo
móvil a la red WiFi de ese punto de acceso.
Acceso a la nube desde un dispositivo móvil. Tras la configuración inicial,
siempre que el switch esté en una red con una conexión a Internet, puede
acceder al switch a través de la nube usando la aplicación móvil Insight.
Conexiones de muestra
Switch GC752XP
Acceso WiFi local
Red
Puntos de acceso
Router o puerta
inalámbricos con PoE
de enlace
Switch GC110
Portal de Insight Cloud. El portal de Insight Cloud está disponible para
suscriptores de Insight Premium para configurar, gestionar y supervisar sus
dispositivos Insight. Se incluye una versión de prueba gratuita de siete días de
Insight Premium y del portal de Insight Cloud con cada switch Insight Smart
Cloud de al menos 24 puertos.
Visite https://insight.netgear.com/#/login.
Acceso a la nube a través
de Internet
Internet
Teléfono VoIP
