3 Conceptos básicos
3.2 Configuración de medición
3.2
Configuración de medición
3.2.1
Términos
Los transductores de una barrera de medición están montados en lados opuestos del tubo.
Trayectoria del sonido
Es el trayecto recorrido por la señal ultrasónica de una pareja de transductores después de haber atravesado el tubo una
vez.
Distancia entre la barrera de medición
La distancia entre la barrera de medición es medida entre los bordes interiores del emisor (y/o receptor) de ambas
barreras de medición A y B.

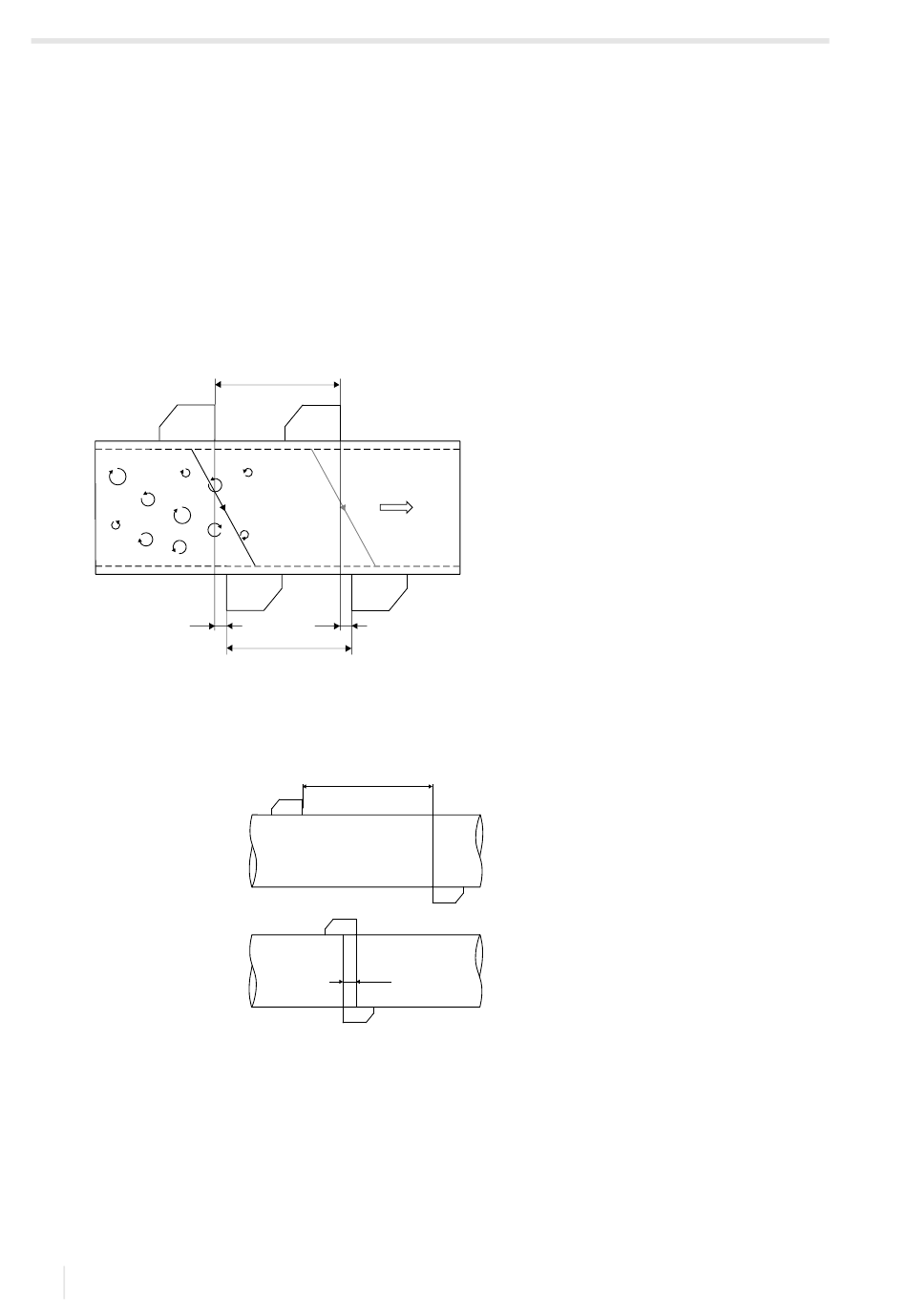

Fig. 3.3:
Configuración en modo diagonal con 2 haces paralelos y 1 trayectoria de sonido
A
1
a
Δx – distancia entre la barrera de medición.
a – distancia entre transductores
Distancia entre transductores
La distancia es medida entre los bordes interiores de los transductores de una pareja de transductores
configuración en modo diagonal
(distancia entre transductores
positiva)
configuración en modo diagonal
(distancia entre transductores
negativa)
14
Δx
B
1
A
B
2
2
a
Δx
a
a
a – distancia entre transductores
FLUXUS G722ST-HT
2022-04-01, UMFLUXUS_G722ST-HTV1-2-1ES
