CONTROLADOR LED (DIVISOR DE SEÑAL DMX O SPLITTER)
MANUAL DE INSTRUCCIONES Y ESPECIFICACIONES
POR FAVOR LEER EL MANUAL ANTES DE USAR EL PRODUCTO

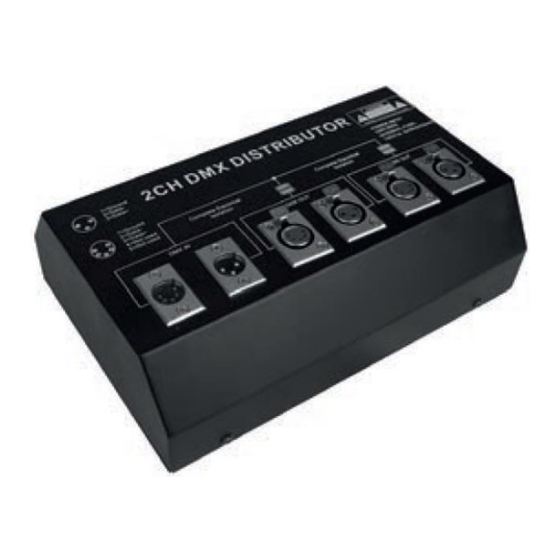

Divisor de una entrada y dos salidas opto aisladas (cada una con conector XLR 3 y 5 pines).
Utilizado para aislar señales DMX desde un controlador o interfaz hacia equipos DMX
remotos.
NOTA: LAS CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS FAVOR DE CONSULTAR EN LA ETIQUETA DE PRODUCTO.
a) Características
•
Material de construcción: Acero, pintura electrostática negra.
•
Señal de Control: DMX512
•
Voltaje de entrada: 127 V ~ 50/60 Hz
•
Consumo: 14 W (0.11 A).
•
Número de salidas DMX: 2 SALIDAS
•
Grado de protección: IP20 (Para uso en interiores).
•
Temperatura de operación: De -20 a 50°C
•
Clase térmica: 120 ° C
•
Tensión de circuito abierto: 5 V
•
Factor de potencia: 0.8
b) Descripción
Un divisor de señal (Splitter) DMX es usado para aislar y amplificar la señal de entrada de DMX de las salidas
protegiendo a la interfaz o controlador DMX de posibles daños por corto circuito en el cable de señal, así como
amplificando la señal DMX en tiros largos de cable evitando que esta se caiga por dicha causa.
Vienen equipados con conectores tipo XLR machos y hembras de 3 y 5 pines. Así como la posibilidad de
enviar la señal DMX mediante el conector LINK a otros divisores. En cada salida puede utilizarse el conector
de 3 o 5 pines dependiendo de las características de los equipos a conectar.
Conectores y cable compatibles (No incluidos):
CONTIPONEUTRIKHE y CONTIPONEUTRIKMA, BELDENCAT5301FE.
MODELO YDC010
_22_05
