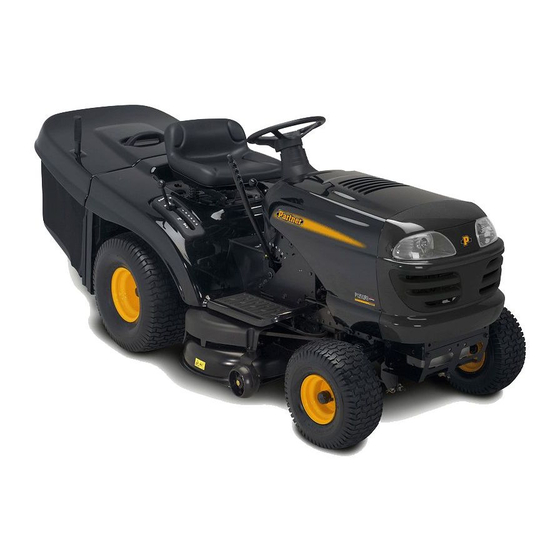

Partner 155B97HRB Manual De Instrucciones

Ocultar thumbs Ver también para 155B97HRB:

Publicidad

Enlaces rápidos

Descargar este manual
155B97HRB
GARDOL155107HRB
GARDOL185107HRB
LZ145H97RBK
LZ175107RBK
M155107HRB
Instruction manual
Please read these instructions care-
ful ly and make sure you un der stand
them before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
532 43 27-43 Rev. 8
Manuel d'instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes
de usar esta maquina.
M185107HRB
P145107HRB
P155107HRB
REN175HRB
YP13597HRB
02595
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.

Publicidad

loading

Manuales relacionados para Partner 155B97HRB

Resumen de contenidos para Partner 155B97HRB

  • Página 1 155B97HRB M185107HRB GARDOL155107HRB P145107HRB GARDOL185107HRB P155107HRB LZ145H97RBK REN175HRB LZ175107RBK YP13597HRB M155107HRB 02595 Manuale di istruzioni Manuel d’instructions Instruction manual Prima di utilizzare la macchina leggete Merci de lire trés attentivement le Please read these instructions care- queste istruzioni con attenzione ed ac- manuel d'instructions.
  • Página 2 Safety rules. Montaje. Sicherheitsvorschriften. Montaggio. Règles de sécurité. Montering. Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento. Montage. Beschrijving van functies. Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento. Description du fonctionnement. Maatregelen vóór het starten. Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.
  • Página 3 1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. III. OPERATION I. TRAINING •...
  • Página 4 • Stop the engine and disengage drive to attachment - before refueling; - before removing the grass catcher; - before making height adjustment unless ad just ment can be made from the op er a tor’s position. • Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.
  • Página 5 1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I. SCHULUNG • Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel- •...
  • Página 6 • Vor dem Verlassen der Bedienungsstation: - Die Zapfwelle abstellen und alle Anbaugeräte absen- ken. - In Leerlauf schalten und die Feststellbremse einle- gen. - Den Motor abstellen und den Zündschlüssel abzie- hen. • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw.
  • Página 7 1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.
  • Página 8 • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : - avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé...
  • Página 9 1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE. I.
  • Página 10 • Antes de dejar la posición del operador: - desenganche la fuerza motriz y baje los acceso- rios; - cambie a neutro y enganche el freno de estaciona- miento; - pare el motor y remueva la llave. • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición - antes de limpiar bloqueos o desatrancar del con-...
  • Página 11 1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. •...
  • Página 12 • Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i fili delle candele op- pure togliere la chiavetta di accensione: - prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; - prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;...
  • Página 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING • Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan •...
  • Página 14 • Schakel de aandrijving naar de hulpstukken uit, stop de motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje, - voordat u opgehoopt materiaal weghaalt of een ver- stopte afvoer leeg maakt; - voordat u de maaimachine controleert, schoonmaakt of eraan werkt;...
  • Página 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Página 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit.
  • Página 17 01738 AUGEN UNVER- GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE ZÜGLICH MIT WASSER AUGEN SCHÜTZEN • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE AUSSPÜLEN. SOFORT ODER SCHWERE VERÄT- ÄRZTLICHE HILFE KÖNNEN ERBLINDUNG • FEUER ZUNGEN VERURSACHEN. AUFSUCHEN. UND KÖRPERVERLET- • RAUCHEN ZUNGEN VERURSAC- HEN. GEVAAR GEEN ZWAVELZUUR OGEN ONMIDDELLIJK...
  • Página 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje. 2. Montaggio. 2. Montage. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Página 19 Install steering wheel Ajuste del volante • Fit the steering wheel components in the se quence • Monte los components del volante en la secuencia indi- shown. cada. • Make sure that the front wheels point straight ahead and • Asegúrese de que las ruedas delanteras están that the steering wheel bar points across the tractor.
  • Página 20 02701 02617 02466 Seat Sedile Remove the hardware securing seat to the cardboard pack ing Rimuovere i dispositivi di fissaggio che fissano il sedile and set the hardware aside for assembly of seat to tractor. sull’imballaggio di cartone e mettere da parte i dispositivi di fissaggio per assemblare il sedile sul trattore.
  • Página 21 1. Battery Cover 1. Ta p a d o r d e l Install battery acumulador NOTE: If battery is put into service after month and year 2. Cable Positive (+) indicated on label, charge battery for minimum of one hour 2.
  • Página 22 WARNING: Positive terminal must be con nect ed first to prevent sparks from ac ci den tal grounding. Remove terminal caps and discard. Connect the red cable to + and then the black earth ca ble to -. Screw tight the cables.
  • Página 23 PARA AJUSTAR LAS RUEDAS CALIBRADORAS (si se incluyen) Las ruedas calibradoras están bien ajustadas cuando se encuentran un poco a distancia del terreno al mismo tiempo que la segadora esté a la altura de corte deseada. Entonces las ruedas calibradoras mantienen el conjunto segador en posición para prevenir el corte raspeo en casi todos los ter- renos.
  • Página 24 To install bagger com po nents to tractor 1. Support Bracket 2. Clevis Pin 10 x 17mm 3. 3/8 Lock Nut 4. 3/8 x 63,5mm Hex Bolt 5. 10,3mm (13/32") flat 1. Dis charge Chute washer 2. 3/8 Nut 6. Retainer Spring 3.
  • Página 25 To Assemble Bagger • Unfold bag by pivoting front bagger tube all the way forward and pressing the bottom vinyl binding onto the tube. • Inside the bag, install spreader bars and retainer springs 1. Front bagger tube onto pins on both sides of bag as shown. 2.
  • Página 26 Installation der Aufhängung der Grasfangbox des Traktors 1. Strebe 2. Fixierfeder 10x17mm 3. Kontermutter 3/8 4. Sechskantbolzen 3/8 x 63,5mm 5. Flache Unterlegscheibe 1. Auswurfkanal 10,3mm (13/32) 2. Kontermutter 3/8 6. Splintstift 3. Flache unterlegscheibe • Die beiden oberen Stützwinkel mittels montieren sie die Fixierfeder 10x17mm und sichern Sie diese mit dem Splintstift.
  • Página 27 Montage der Grasfangbox • Entfalten Sie den Beutel, indem Sie das vordere Staub- beutelrohr ganz nach vor klappen und die untere Vinyl- bindung an das Rohr drücken. • Setzen Sie dann im Beutel die Spreizstäbe und die Rück- haltefedern in die Zapfen an beiden Seiten des Beutels wie gezeigt ein.
  • Página 28 Assemblage des composants du collecteur 1. Bras support supérieur 2. Cheville de fixation 10x17mm 3. Ecrou frein 3/8 4. Vis H 3/8 x 63,5 5. Rondelle plate diam. 10,3 mm (13/32") 1. Goulotte d'éjection 6. Epingle 2. Ecrou 3/8 3. Rondelle plate •...
  • Página 29 Pour assembler le collecteur • Déplier le sac en faisant basculer complètement vers l’avant le tube antérieur de l’ensacheuse et en poussant la bordure inférieure en vinyle sur le tube. • Dans le sac, placer les entretoises et les ressorts de retenue sur les goupilles des deux côtés du sac, de la façon illustrée.
  • Página 30 Para montar los componentes del contenedor para costales al tractor 1. Consola portadora 2. Resorte fijador 10x17mm 3. Contratuerca 3/8 4. 3/8x63,5mm arandelas planas 5. Arandela plana 10,3mm (13/32î) 1. Descarga de adaptarse 6. Clavija hendida 2. Tuercas de 3/8 3.
  • Página 31 Para montar el contenedor • Desplegar la bolsa pivoteando el tubo frontal del saco completamente hacia adelante y presionado la atadura de vinilo del fondo hacia el tubo. • En el interior de la bolsa, instalar las barras extendedoras y los resortes de retención en las clavijas en ambos lados de la bolsa como mostrado.
  • Página 32 Per montare i componenti del cesto di raccolta 1. Staffa di supporto 2. Perno di fissaggio 10x17mm 3. Dadi 3/8 1. Convogliatore di scarico 4. Bullone a testa esagonale (3/8 x 63,5mm) 2. Dadi 3/8 5. Rondella piatta 3. Rondella Piatta 6.
  • Página 33 Per montare il cesto di raccolta: • Svolgere il sacchetto ruotando completamente in avanti il tubo anteriore dell’insaccatrice e premendo la parte inferiore in vinile sul tubo. • All’interno del sacchetto, installare le barre distanziatrici e le molle di tenuta sui perni di entrambi i lati del sacchetto, come mostrato in figura.
  • Página 34 Hetmonteren van componenten van de grascontainer op de trekker 1. Stennijzer 2. Vorkbout 10x17mm 3. 3/8 borgmoer 4. 3/8 Zeskantbout 5. Vlakke sluitring 10,3 mm (13.32") 6. Sluitveer 1. Afvoertrechter 2. 3/8 borgmoer 3. Vlakke sluitring • Bevestig de twee bovenste steunbeugels door de achter- •...
  • Página 35 De grascontainer monteren • Vouw de zak open door de voorste zakkenvulbuis helemaal naar voren te draaien en de onderste band van vinyl op de buis te drukken. • Installeer in de zak de spreiders en de borgveren op de pinnen aan de beide zijden van de zak, zoals op de afbeelding.
  • Página 36 1. Mango 1. Handle 2. Resorte fijador 2. Retainer Spring 3. Clavija 3. Pin 4. Tapon o tapa 4. Plug 1. Impugnatura 1. Handgriff 2. Coppiglia 2. Fixierfeder 3. Stift 3. Perno 4. Stöpsel 4. Kit Mulch ing 1. Poignée de l'insert 1.
  • Página 37 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies 03030 03031 Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch. 1. Lichtschalter. 2. Throttle control. 2. Gashebel. 3. Brake and clutch pedal. 3.
  • Página 38 03030 03031 Emplacement des commandes Comandi 1. Interrupteur de commande des phares. 1. Interruttore luci. 2. Commande des gaz (Accélérateur). 2. Acceleratore. 3. Pédale d'embrayage et de frein. 3. Pedale freno/frizione. 4. Levier de commande dela transmission hydrostatique. 4. Leva del cambio. 5.
  • Página 39 1. Light switch (if equipped) 1. Lichtschalter (falls installiert) 1. Interrupteur des phares (le cas échéant) 1. Interruptor de alumbrado (si se incluyen)) 1. Interruttore luci (se in dotazione) 1. Schakelaar verlichting (indien aanwezig) 2. Throttle control The throttle control regulates the engine revs and thus the rotation speed of the blades.
  • Página 40 3. Brake and clutch pedal When the pedal is pushed down the brake is applied and the motor is disengaged. 3. Brems- und Kupplungspedal Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abge- bremst. Gleichzeitig wird der Motor ausgekuppelt und das Fahrzeug rollt aus.
  • Página 41 4. Levier de commande de la transmission hydrostatique Le levier peut être placé dans quatre positions différentes : N = Position neutre S = Vitesse lente F = Vitesse rapide R = Marche arrière Le levier peut être déplacé progressivement de S à F afin d'obtenir la vitesse désirée.
  • Página 42 5. Commande d'embrayage et de débrayage du carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.
  • Página 43 ROS ON ROS ON START 7. Ignition Lock 7. Cerradura de encendido There are three different positions for the ignition key: La llave de encendido puede hallarse en tres posiciones diferentes: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON Sistema de Funcionamiento Atrás (ROS)
  • Página 44 8. Parking brake Connect the parking brake in the following way: 1. Press down the brake pedal to bottom position. 2. Move the parking brake lever upwards and hold in this position. 3. Release the brake pedal. To release the parking brake all that is nec es sary is to push down the brake pedal.
  • Página 45 9. Blocage et déblocage de la roue libre Pour remorquer ou déplacer le tracteur sans l'aide du moteur, la commande de roue libre, qui se trouvesur le tablier arrière du châssis du tracteur, doit être tirée vers l'extérieur et bloquée dans cette position.
  • Página 46 4. Before starting. 4. Maßnahmen vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Filling up Reposición de combustible The en gine should be run of pure (not oil mixed) un lead ed El motor ha de funcionar con gasolina pura (sin mezcia de petrol.
  • Página 47 Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Página 48 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Démarrage du moteur S'assurer préalablement, que le carter de coupe est en posi- tion de transport (c'est à dire : relevé au maximum) et que le levier d'embrayage et de débrayage du carter de coupe est en position "débrayée"...
  • Página 49 Bei warmem Motor: Gashebel in die Vollgastellung " " schieben. Si le moteur est chaud : pousser la commande des gaz à mi-distance de sa position d'accélération maximale. " ". Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases "...
  • Página 50 PURGE TRANSMISSION IMPORTANT! COLD STARTING FOR HYDRO To ensure proper operation and performance, it is recom COLD STARTING FOR HYDRO (BE LOW 40°F [4°C]) - AF- mended that the transmission be purged before op er at ing TER STARTING ENGINE AND BEFORE DRIVING, LET tractor for the first time.
  • Página 51 PURGE DE LA TRANSMISSION • Conduzca su tractor hacia adelante durante aproxima- damente cinco pies y entonces hacia marcha atrás cinco Pour assurer un fonctionnement et un rendement corrects, pies (150 cm). Repita este proceso tres (3) veces. il est recommandé de purger la transmission avant d'utiliser le tracteur pour la première fois.
  • Página 52 NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta immediately breaks the current to the en gine if the la corriente al motor si el con duc tor sale del asiento con driver leaves the seat with en gine run ning and with the el motor en marcha y con la palanca de acoplamiento/ con nec tion/dis con nec tion le ver in position “connection”.Your...
  • Página 53 Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Reverse Operation System (ROS) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System Votre tracteur est équipé...
  • Página 54 Sistema per operazioni in retromarcia (ROS) Cutting tips Il Vostro trattore possiede un Sistema per operazioni in • Clear the lawn from stones and other objects which can retromarcia (ROS). Qualsiasi tentativo da parte dell’operatore be thrown away by the blades. di guidare nella direzione opposta con la frizione abbassata comporterà...
  • Página 55 Conseils pour la tonte Consigli per il taglio dell’erba • Retirer de la pelouse, les pierres et autres objets qui • Pulire il prato da pietre e altri corpi estranei. pourraient être propulsés par les lames et devenir ainsi • Individuare ostacoli fissi.
  • Página 56 Pour vider le bac Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames. • Amener le tracteur là ou vous souhaitez le décharger. • Vérifier que la boîte de vitesse est au point mort. Engagez le frein de stationnement.
  • Página 57 To convert mower Heckauswurf (Deflektor) • Mähdeck in höchste Schnittposition bringen. (Converting to mulching or rear discharging will re quire the • Entfernen Sie die Grasfangbox und den Mulcheinsatz purchase of these ac ces so ries.) (falls dieser montiert ist). •...
  • Página 58 Per lo scarico a terra Para cambiar el ajuste de la segadora • Mettere il piatto nella posizione piu' alta. (Un cambio de ajuste para no recoger la hierba o usarla tipo mulching requiere la compra de los mecanismosdispositivos • Togliere il cesto e il Kit Mulching siguientes) •...
  • Página 59 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 15°. Les risques de renversement étant alors très impor- tants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Página 60 Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf ausge- kuppelt.
  • Página 61 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en be carried out: el equipo de corte, hay que hacer lo siguiente: •...
  • Página 62 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
  • Página 63 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a regular NOTA: El mantenimiento periódico ha de hacerse con regu- basis in order to keep your tractor in good running condition. laridad a fin de mantener el tractor en buen estado. WARNING: Disconnect spark plug wire to prevent ac ci - ADVERTENCIA: Antes de efectuar cualquier reparación, den tal starting before attempting any repair, inspection, or...
  • Página 64 PARA CAMBIAR EL ACEITE ATENCIÓN: El aceite estará caliente si el motor ha estado funcionando durante un tiempo prolongado inmediatamente antes de drenarlo. • Deslice el extensor de drenaje del aceite sobre el chasis situado por debajo del orificio de drenaje. •...
  • Página 65 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ................•...
  • Página 66 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Página 67 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) ................ •...
  • Página 68 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Página 69 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu tractor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Página 70 Blades Cuchillas The blades should be sharp to achieve best cutting results. Las cuchillas han de estar afiladas para proporcionar el mejor Sharpening can be carried out with a file or grinding disc. corte posible. El afilado puede hacerse con lima o muela. NOTE: It is very important that both blades are sharpened NOTA: Es muy importante que los dos lados de la cuchilla equally to avoid imbalance.
  • Página 71 5 Star pattern blade The center of this blade has a five (5) star pattern. The bolt that attaches this blade has normal Right Hand threads that loosens by turning ( ) counter-clock wise and tightens by turn ing ( ) clockwise. Messerbalkenbohrung mit fünfeckige Ausspa- rung Die Bohrung des Messerbalkens hat eine fünfeckige Ausspa-...
  • Página 72 Cuchilla de orificio-estrella de cinco puntas El centro de esta cuchilla se parece a una estrella de cinco (5) puntas. El tornillo que liga esta cuchilla es dextrogiro normal y se desentornilla en direcciûn opuesta a la vuelta de la aguja del reloj y se emperna dandole vueltas en la direcciûn de la aguja del reloj.
  • Página 73 For best results mower blades must be kept sharp. Re place Para alcanzar resultados mejores las cuchillas de la segadora bent or damaged blades. hay que mantenerlos afilados. sustituya las cuchillas torcidos y estropeados. BLADE REMOVAL C'MO DESMONTAR LAS CUCHILLAS •...
  • Página 74 Controlar El Freno To Check Brake Si el tractor requiere más de cinco (5) pies para pararse a la If tractor requires more than five (5) feet to stop at highest velocidad más alta en la marcha más alta en una superficie speed in high est gear on a level, dry concrete or paved sur- nivelada seca en hormigón o adoquinada, hay que reparar face, then brake must be serviced.
  • Página 75 Desmontaje de la unidad de corte Trabajar desde el lado derecho de la máquina. 1. Quitar después la correa de la polea del motor (1). 2. Quitar los dos resortes posteriores (2) y golpear con un martillo los muñones de eje hasta sacarlos. 3.
  • Página 76 Remplacement de la courroie d'entraînement du carter de coupe 1. Déposer le carter de coupe (voir chapitre précédent). 2. Sortir la courroie d'entraînement des gorges de poulie en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies. 3.
  • Página 77 Adjustment of the cutting unit A. In the direction of travel To achieve best cutting results the cutting unit’s front edge (B) 1. Check that the air pressure is correct in all four tires. should be about 10 mm (0.375") low er than the back edge 2.
  • Página 78 REGLAGE TRANSVERSAL • Relever le carter de coupe au maximum. • A partir du milieu de chaque extrémités latérales du carter de coupe, mesurer la distance du bord du carter par rap- port au sol . “A” • La distance (A) doit être la même des deux côtés à 6 mm “A”...
  • Página 79 Cambio de correa propulsora 1. Desmontar el equipo de corte del tractor. 2. Desmontar el limitador de movimientos del acoplamiento (1). 3. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (2), de la acoplamiento (3).
  • Página 80 EINSTELLUNG DES STEUERKNÜPPELS DES SCHALTGETRIEBES Der Steuerknüppel wird von der Herstellerfirma im Werk voreingestellt und erfordert daher in der Regel keine weiteren Einstellungen. • Den vorne auf dem rechten Hinterrad befindlichen Einstellbolzen lösen und wieder leicht anziehen. • Den Motor anlassen und den Steuerknüppel verschieben, bis sich der Traktor weder vorwärts noch rückwärts be- wegt.
  • Página 81 REGOLAZIONE DELLA LEVA DI COMANDO DEL MOVIMENTO DEL MECCANISMO DEL CAMBIO La leva di comando del movimento del meccanismo del cambio è stata impostata al momento della fabbricazione e non richiede pertanto ulteriori regolazioni. • Allentare il bullone di regolazione di fronte alla ruota posteriore destra;...
  • Página 82 TRANSAXLE COOLING ENFRIAMIENTO DEL TRANSEJE The fan and cooling fins of transmission should be kept clean Las aletas de enfriamiento y el ventilador de la trans mi sión to assure proper cooling. tienen que mantenerse limpios para asegurar el enfriamiento adecuado.
  • Página 83 7. Troubleshooting. 7. Störungssuche. Motor springt nicht an Engine will not start 1. Kraftstoff fehlt im Kraftstofftank. 1. No fuel in fuel tank. 2. Defekte Zündkerze. 2. Plug defective. 3. Defekter Zündkerzenanschluß. 3. Plug connection defective. 4. Schmutz in Vergaser oder Kraftstoffleitung. 4.
  • Página 84 7. Recherche des pannes. 7. Búsqueda de averías. El motor no arranca Le moteur ne démarre pas 1. No hay combustible en el depósito. 1. Manque de carburant dans le réservoir. 2. La bujía es errónea. 2. Bougie d'allumage défectueuse. 3.
  • Página 85 7. Ricerca guasti. 7. Het localiseren van fouten. De motor start niet Il motore non parte 1. Er is geen benzine in de tank. 1. Manca il carburante. 2. De bougie is defect. 2. Difetto di candela. 3. De bougie-aansluiting is defect. 3.
  • Página 86 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. The following steps should be taken when mowing Suivre la procédure suivante une fois la saison termi- season is over: née: • Clean the entire machine, especially underneath the En fin de saison, suivre la procédure suivante pour le cutting unit cover.
  • Página 87 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti inter- Aan het einde van elk maaisezoen moeten de vol gen de venti: maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il co per chio • Maak de hele machine schoon, in het bijzonder de bin- della falciatrice.
  • Página 88 COMPLIES WITH: 2006/42/EC EMC 2004/108/EC 155B97HRB 15.5/11,2 0-6,7 38-102 EN 1033 A (8) ≤ 2.5 GARDOL185107HRB 18.5/13,8 0-6,7 38-102 EN 1032 A (8) ≤ 0.5 GARDOL155107HRB 15.5/11,6 0-6,7 38-102 As rated by the engine manufacturer Notified Body LZ145H97RBK 14.5/10,8 0-6,7...
