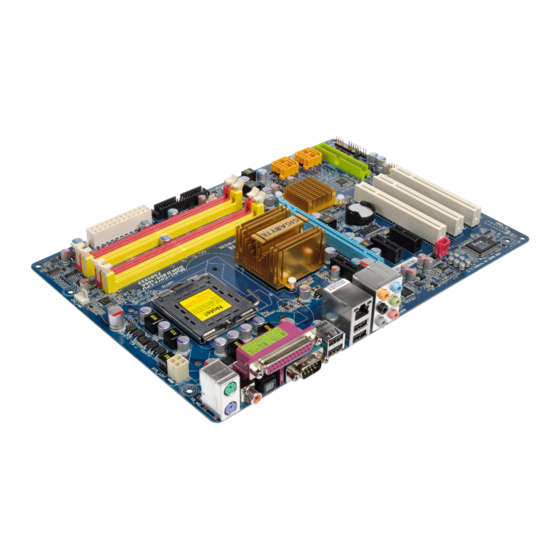

GA-P35-DS3L/
GA-P35-S3L
Placa base en zócalo LGA775 para las familias de procesadores
Intel
Core
/ Intel
Pentium
TM
®
®
Manual de usuario
Rev. 2001
* La marca WEEE en el producto indica que éste no se debe desechar junto con la basura doméstica del usuario y se
debe entregar en un punto limpio de recogida designado para el reciclaje de residuos de equipos eléctricos y electrónicos!!
* La marca WEEE solamente se aplica en los estados miembros de la Unión Europea.
/ Intel
Celeron
®
®
®
Publicidad
Manuales relacionados para Gigabyte GA-P35-DS3L
Resumen de contenidos para Gigabyte GA-P35-DS3L
- Página 1 GA-P35-DS3L/ GA-P35-S3L Placa base en zócalo LGA775 para las familias de procesadores Intel Core / Intel Pentium / Intel Celeron ® ® ® ® ® Manual de usuario Rev. 2001 * La marca WEEE en el producto indica que éste no se debe desechar junto con la basura doméstica del usuario y se debe entregar en un punto limpio de recogida designado para el reciclaje de residuos de equipos eléctricos y electrónicos!!
- Página 2 Tabla de contenido Capítulo 1 Instalación del hardware ................3 Precauciones de instalación ................3 Especificaciones del producto ................4 Instalación del microprocesador y su disipador ..........7 1-3-1 Instalación del microprocesador ................7 1-3-2 Instalación del disipador del microprocesador ..........9 Instalación de la memoria ................
- Página 3 Capítulo 1 Instalación del hardware Precauciones de instalación La placa base contiene numerosos y delicados componentes y circuitos electrónicos que pueden resultar dañados como consecuencia de descargas electrostáticas (ESD). Antes de realizar la instalación, lea atentamente el manual de usuario y siga estos procedimientos: •...
- Página 4 Celeron en el paquete LGA 775 ® ® (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de microprocesadores admitidos.) Admite la tecnología multitarea (Hyper-Threading) de Intel ® La memoria caché L2 varía en función del microprocesador...
- Página 5 Conectores internos 1 conector de alimentación principal ATX de 24 contactos 1 conector de alimentación PCIe de 12V y 4 contactos 1 conector de unidad de disquete 1 conector IDE 4 conectores SATA de 3Gb/s 1 base de conexiones para ventilador del microprocesador 2 bases de conexiones para ventiladores del sistema 1 base de conexiones para ventilador de alimentación 1 base de conexiones en el panel frontal...
- Página 6 SATA para el modo AHCI. (Consulte el Capítulo 2, "Configuración del BIOS," "Periféricos integrados" para obtener más detalles sobre la habilitación de AHCI.) (Nota 3) Las funciones disponibles en Easytune pueden diferir en función del modelo de la placa base. Placa base GA-P35-DS3L/S3L - 6 -...
- Página 7 Lea las siguientes instrucciones antes de instalar el microprocesador: • Asegúrese de que la placa base es compatible con el microprocesador. (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de microprocesadores admitidos.) • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar el microprocesador para evitar daños en el hardware.
- Página 8 éste en su posición. Paso 5: Cuando el microprocesador esté correctamente insertado, vuelva a colocar la placa de carga y empuje la palanca metálica del zócalo del microprocesador hacia atrás hasta que recupere su posición de bloqueo. Placa base GA-P35-DS3L/S3L - 8 -...
- Página 9 1-3-2 Instalación del disipador del microprocesador Siga los pasos que se indican a continuación para instalar correctamente el disipador del microprocesador en la placa base. (El siguiente procedimiento utiliza el disipador encapsulado de Intel como ejemplo.) ® Pasador macho Dirección de la flecha del pasador Pasador...
- Página 10 (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de memorias admitidas.) • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar la memoria para evitar daños en el hardware.
- Página 11 1-4-2 Instalación de un módulo de memoria Antes de instalar un módulo de memoria y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. Los módulos DIMM DDR2 no son compatibles con los módulos DIMM DDR. Asegúrese de instalar módulos DIMM DDR2 en esta placa base.
- Página 12 Presione el seguro de color blanco situado en el extremo de la ranura PCI Express x16 para liberar la tarjeta y, a continuación, tire de dicha tarjeta hacia arriba en línea recta respecto a la ranura. Placa base GA-P35-DS3L/S3L - 12 -...
- Página 13 Conectores del panel posterior Puerto para de teclado y ratón PS/2 Utilice el puerto situado en la parte superior (verde) para conectar un ratón PS/2 y el puerto situado en la parte inferior (morado) para conectar un teclado PS/2. Puerto paralelo Utilice el puerto paralelo parea conectar dispositivos como una impresora, un escáner, etc.
- Página 14 ( ). Consulte las instrucciones sobre la configuración de un sistema de audio de 2, 4, 5.1 ó 7.1 canales en el capítulo 5, "Configuración de audio de 2, 4, 5.1 y 7.1 canales". Placa base GA-P35-DS3L/S3L - 14 -...
- Página 15 Conectores internos ATX_12V PWR_LED ATX (conector de alimentación) F_AUDIO CPU_FAN CD_IN SYS_FAN1 SPDIF_I SYS_FAN2 SPDIF_O PWR_FAN F_USB1/F_USB2/F_USB3 IDE1 CLR_CMOS SATAII0/1/4/5 BATTERY F_PANEL Lea las siguientes instrucciones antes de conectar dispositivos externos: • En primer lugar, asegúrese de que los dispositivos son compatibles con los conectores a los que desea enchufarlos.
- Página 16 5 V SB (espera +5 V) +12V +12V (sólo para ATX con 2x12 +5 V (sólo para ATX de 2x12 contactos) contactos) TIERRA (sólo para ATX de 2x12 3,3 V (sólo para ATX con 2x12 contactos) contactos) Placa base GA-P35-DS3L/S3L - 16 -...
- Página 17 3/4/5/6) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (bases de conexiones para los ventiladores) La placa base tiene una base de conexiones para los ventiladores del microprocesador de 4 contactos (CPU_FAN); una base de conexiones para los ventiladores del sistema de 3 contactos (SYS_FAN1); una base de conexiones para los ventiladores del sistema de 4 contactos (SYS_FAN2);...
- Página 18 Los conectores SATA cumplen la norma SATA de 3Gb/s y son compatibles con la norma SATA de 1,5Gb/s. Cada conector SATA admite un solo dispositivo SATA. Contacto Definición SATAII0 TIERRA TIERRA SATAII1 TIERRA SATAII4 SATAII5 Placa base GA-P35-DS3L/S3L - 18 -...
- Página 19 10) F_PANEL (base de conexiones del panel frontal) Conecte el conmutador de alimentación, el interruptor de reinicio, el altavoz y el indicador del estado del sistema del panel frontal del chasis a esta base de conexiones conforme a las asignaciones de contactos que se muestra a continuación. Observe los contactos positivo y negativo antes de enchufar los cables.
- Página 20 Para obtener información sobre la conexión del módulo de audio del panel frontal que tiene diferentes asignaciones de hilos, póngase en contacto con el fabricante del chasis. Placa base GA-P35-DS3L/S3L - 20 -...
- Página 21 13) CD_IN (conector de entrada de CD) Puede conectar el cable de audio incluido con la unidad óptica a la base de conexiones. Contacto Definición CD-L TIERRA TIERRA CD-R 14) SPDIF_I (base de conexiones de entrada S/PDIF) Esta base de conexione admite S/PDIF digital y se puede enchufar a un dispositivo de audio que admita salida de audio digital a través de un cable de entrada S/PDIF opcional.
- Página 22 • No enchufe el cable del soporte IEEE 1394 (2x5 contactos) a la base de conexiones USB. • Antes de instalar el soporte USB y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar el cable de alimentación de la toma de corriente eléctrica. Placa base GA-P35-DS3L/S3L - 22 -...
- Página 23 17) CI (base de conexiones de manipulación del chasis) Esta placa base proporciona una función de detección del chasis que descubre si la cubierta de éste se ha retirado. Esta función requiere un chasis con un diseño de detección de manipulación del chasis.
- Página 24 • Cuando instale la pila, tenga en cuenta la orientación de los polos positivo (+) y negativo (-) de la misma (el polo positivo debe estar hacia arriba). • Manipule las pilas usadas conforme a la normativa medioambiental local. Placa base GA-P35-DS3L/S3L - 24 -...
