Sumat Electrosistemas CL-RF-ELA+ Guia De Inicio Rapido

CL-RF-ELA+
 CARACTERÍSTICAS TÉCNICAS
• Tensión de alimentación: 12-24 V CA/CC
• Consumo: Min. 40 mA - Máx. 150 mA
• Temperatura de funcionamiento: - 30°C à + 50°C
• Estanqueidad: IP54
• Dimensiones: 150 x 160 x 40 mm
• 2 salidas a relés de 5A NO/N a 12/24v CC
• Configuración de salida programable en marcha/parada o en
impulsional de 000 a 240 segundos
• 2 indicadores luminosos disponibles (rojo y verde)
• Entrada pulsador para salida 1
• Entrada detección puerta (puerta forzada y tiempo máximo)
• Entrada inhibición de lectura
• Autoprotección por bucle cerrado
• Bloqueo de seguridad trás 8 códigos erroneos durante 30 Seg.
• Conexión al bus ELA+
BUS RS 485:
• Largo máx. del cable: 1 km
• Numero máx. de periféricos en el mismo bus: 31
 MODO DEGRADADO
(asociado al puente J3 parte superior del circuito)
En funcionamiento normal, el puente J3 debe estar abierto
• Para programar el modo degradado:
- Cerrar el puente J3 Se enciende el indicador amarillo
- Introducir un codigo de dos cifras
- Luego colocar de nuevo el puente J3 en posición abierto.
• Para eliminar el modo degradado:
- Cerrar el puente J3 Se enciende el indicador amarillo
- Pasar el puente de programación en posición P
Se apaga el indicador luminoso
- Volver a colocar el puente de programación en la posición N
Se enciende el indicador amarillo
- Para terminar volver a poner el puente J3 en posición abierto
Se apaga el indicador amarillo
El periférico entra en este modo cuando se interrumpe la comuni-
cación con la central ELA durante más de 10s. Si la comunicación se
restablece, el periférico abandona el modo degradado.
En modo degradado, todos los códigos de usuarios disponiendo de
las dos primeras cifras idénticas al modo degradado, serán acepta-
dos.
 PROGRAMACIÓN DE PERIFÉRICO
1) Colocar el puente de programación en la posición baja P,
El indicador luminoso amarillo parpadea
2) Colocar el puente de programación en la posición N,
El indicador luminoso amarillo se queda encendido
3) Programar desde la central los parámetros de funcionamiento del
periférico.
NOTA: Dispone de 4 minutos máximo para hacerlo. Al final se
apaga el indicador luminoso amarillo
NOTA: Un periférico sólo puede funcionar si está programa-
do, en el caso contrario, puede perturbar la instalación.
2 flashs amarillos => identificación aceptada
Más de 2 flashs amarillos inmediatos => identificación rechazada
Más de 2 flashs amarillos retardados => error de comunicación
 INSTALACIÓN
Procurar que el periférico más lejano no reciba nunca una tensión
inferior à 12v. Algunas precauciones son necesarias:
B : escoger un cable de sección adecuado,
ien
: alimentar el periférico in situ.
o Bien
INTERFAZ

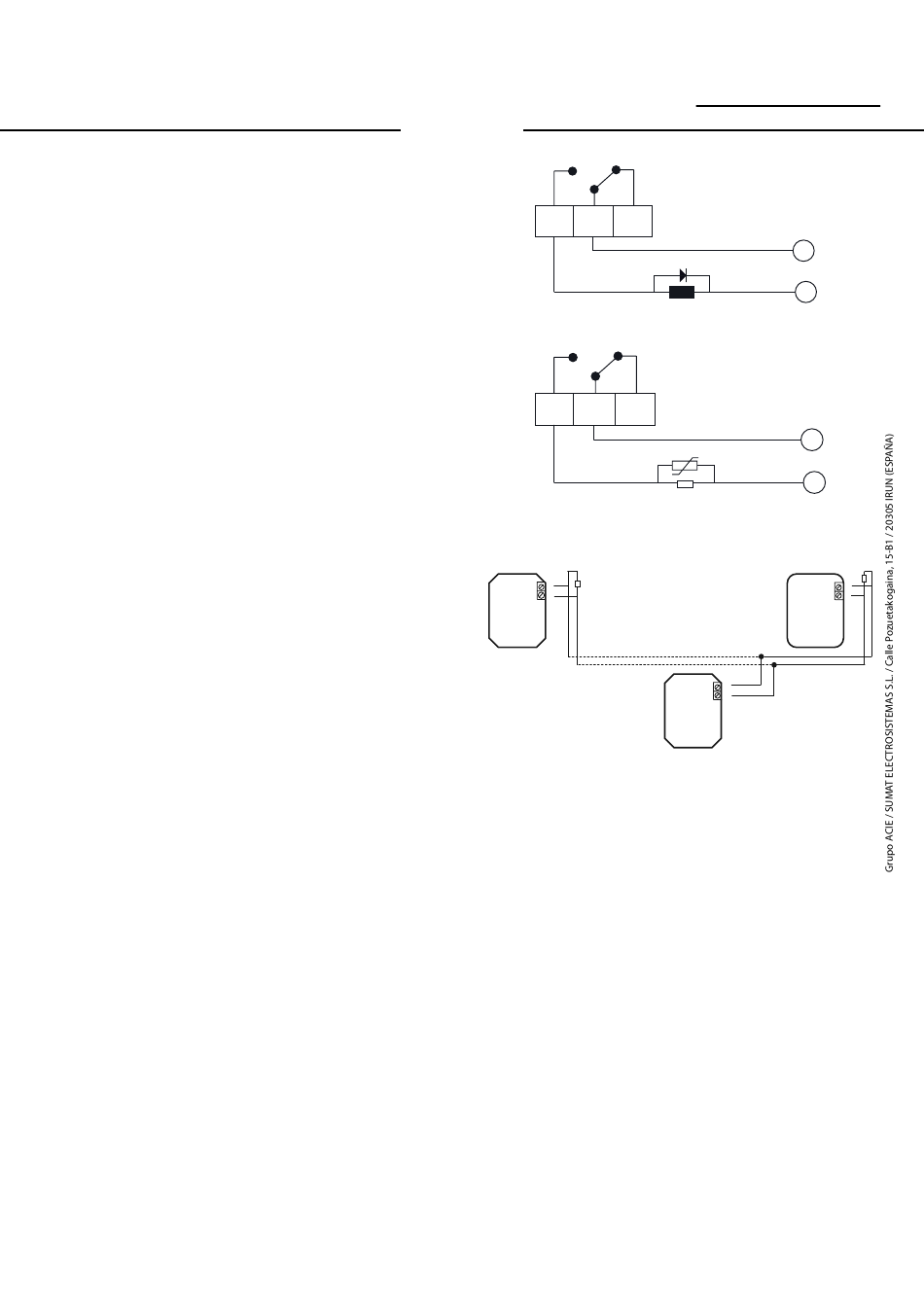

 CONEXIÓN DE UNA ELECTROCERRADURA
NA C NC
NA C NC
Varistor de voltaje adecuado
 CONEXIÓN AL BUS RS 485 ELA
Rt
A
B
PERIF.
N° 30
 DETECCIÓN
Es posible, por medio de las relaciones de entrada, detectar un cierto
número de eventos:
Puerta forzada:
• contacto NC cableado en la entrada puerta, entre
GT y C. La relación de entrada se ejecuta en IN1
• Tiempo máximo de apertura de puerta:
puerta demasiado larga genera una relación de entrada IN2.
Este movimiento aparece en la impresión en continuo de la central y
puede servir para la creación de una relación de entrada/salida.
El parámetro P del lector debe haber sido activado en la central. Un
contacto de apertura normalmente cerrado en reposo debe de ca-
blearse entre GT y C.
Ejemplo: Para programar un tiempo de 40 segundos, hay que introducir
una temporización de 004 sobre el relé 3 (que no existe)
El tiempo se indica en decenas de segundos de 000 a 240
• Inhibición:
La entrada I (inhibición) permite detener el funciona-
miento del lector mientras esté cerrada. Cuando la entrada I se abre,
el lector vuelve a funcionar. Esto sirve, por ejemplo, para conectar
un lazo magnético enterrado, de manera que el lector funcione sólo
cuando hay un vehículo presente
• Bloqueo de seguridad tras 8 códigos erróneos:
entrada se ejecuta en IN5. Sin embargo, los 30 segundos de bloqueo
tendrán lugar. Es posible activar el relé 1 con el pulsador NA cablea-
do en la entrada pulsador, entre PB y C.
1/3
CL-RF-ELA+ 19050816 ES
Teclado / Lector RF-SMART
EN CORRIENTE CONTINUA
Díodo BY 251
Electrocerradura
EN CORRIENTE ALTERNA
Electrocerradura
Hasta 30 periféricos
1 km máxi
A
B
PERIF.
N° 1
Una apertura de la
-
+
~
~
Rt
A
B
CENTRAL
La relación de
