Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 5C
x 4
x 4
x 4
x 4
1
Fitting Kit
x 4
x 1

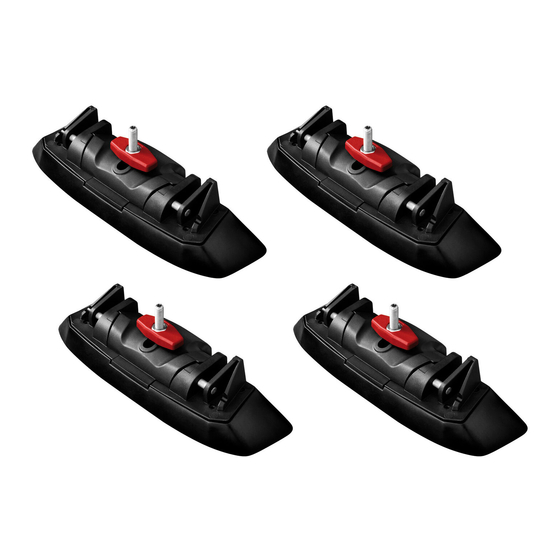

K602W
x 4
Publicidad
Manuales relacionados para Whispbar K602W
Resumen de contenidos para Whispbar K602W
- Página 1 K602W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Página 2 Fitting Kit K602W MAX kgs (lbs) Mitsubishi ASX , 5dr SUV 10-+ 50 kgs (110 lbs) 50 kgs (110 lbs) ASX , 5dr SUV Aug 10-+ 50 kgs (110 lbs) 50 kgs (110 lbs) ASX , 5dr SUV Aug 10-+...
- Página 3 Fitting Kit K602W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
- Página 4 Fitting Kit K602W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Set bars to length (revert to rear of these instructions).
- Página 5 Fitting Kit K602W Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
- Página 6 Fitting Kit K602W Fit rubber pad (supplied with crossbar) to foot. Make sure the pad fits into the holes underneath the foot. Fitment Open or remove fixed-point covers. Fitment to Ford Focus ONLY. Remove fixed-point covers by turning the plastic screw with flat-head screw driver (1).
- Página 7 Fitting Kit K602W Select grubscrews and screw into the vehicle's fixed points. A = Ford S-Max B = Not applicable unless advised C = Mitsubishi ASX / Outlander Sport / Ford Focus Do not over tighten. Repeat for all four positions.
- Página 8 Fitting Kit K602W Place crossbar foot over grubscrews. Attention: Fitment for Mitsubishi ASX / Outlander Sport ONLY. Rubber pad should be tucked inside the roof step as shown Tighten the red plastic knob. The side with the nut showing should be facing up.
- Página 9 Fitting Kit K602W Ensure the red plastic knob is in the position shown when fully tightened. Repeat for all four positions. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars.
- Página 10 Fitting Kit K602W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
- Página 11 Fitting Kit K602W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Página 12 Fitting Kit K602W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Página 13 Fitting Kit K602W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung)
- Página 14 Fitting Kit K602W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Página 15 Fitting Kit K602W Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Befestigung AUSSCHLIESSLICH am Ford Focus.
- Página 16 Fitting Kit K602W Vier Gewindestifte in das Mittelloch eindrehen. A = Ford S-Max B = Nicht anwendbar, es sei denn geraten C = Mitsubishi ASX / Outlander Sport / Ford Focus Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen.
- Página 17 Fitting Kit K602W Querträger auf die Gewindestifte stecken. Achtung: Befestigung AUSSCHLIESSLICH am Mitsubishi ASX. Die Gummiauflage sollte wie abgebildet in die Dachleiter eingepasst werden. Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen.
- Página 18 Fitting Kit K602W Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s.
- Página 19 Fitting Kit K602W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
- Página 20 Fitting Kit K602W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Página 21 Fitting Kit K602W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
- Página 22 Fitting Kit K602W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
- Página 23 Fitting Kit K602W Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.
- Página 24 Fitting Kit K602W Ajuste la almohadilla de goma (suministrada con las barras) a la base del pie de la barra. Asegúrese de que la almohadilla encaja correctamente en la base del pie de la barra. Montaje Abra o retire las cubiertas de los puntos de fijación.
- Página 25 Fitting Kit K602W Seleccione los tornillos y en enrósquelos en el los puntos de fijación del vehículo. A = Ford S-Max B = No aplicable a menos que esté aconsejado C = Mitsubishi ASX / Outlander Sport / Ford Focus No apriete demasiado.
- Página 26 Fitting Kit K602W Ponga el pie de la barra sobre los tornillos. Atención. Fijación SOLO para Mitsubishi ASX / Outlander Sport. La almohadilla de caucho debería estar colocada en el interior del canal del techo como se muestra. Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba.
- Página 27 Fitting Kit K602W Asegúrese de que la rosca roja de plástico esté en la posición demostrada. Repita para todas las cuatro posiciones. Asegúrese de que la barra esté fijada al vehículo de forma segura. Utilice las llaves para instalar y cerrar las cubiertas.
- Página 28 Fitting Kit K602W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
- Página 29 Fitting Kit K602W Transportar carga en el techo del vehículo cambia el comportamiento del mismo. Especial atención al efecto de viento cruzado, cambios de dirección y situaciones de frenado. Evite las aceleraciones y desaceleraciones rápidas. Conduzca con precaución. Tenga en cuenta que la altura total del vehículo se incrementa cuando se llevan...
- Página 30 Fitting Kit K602W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
- Página 31 Fitting Kit K602W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
- Página 32 Fitting Kit K602W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
- Página 33 Fitting Kit K602W Placer le coussin en caoutchouc (Livré avec les barres transversales) sur le pied. S'assurer que le coussin s'intègre dans les orifices sous le pied. Montage Ouvrir ou retirer les couvercles à point fixe. Installation sur un véhicule Ford Focus UNIQUEMENT.
- Página 34 Fitting Kit K602W Sélectionner vis sans tête et les visser dans l'orifice central. A = Ford S-Max B = Non applicable sauf si recommandé C = Mitsubishi ASX / Outlander Sport / Ford Focus Ne pas trop serrer. Répéter l'opération pour les quatre positions.
- Página 35 Fitting Kit K602W Placer le pied de la barre transversale sur les vis sans tête. Attention : Installation sur un véhicule Mitsubishi ASX / Outlander Sport UNIQUEMENT. Le joint en caoutchouc doit être rentré à l'intérieur de la marche de toit comme illustré.
- Página 36 Fitting Kit K602W Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour les quatre positions. Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles ATTENTION : Vérifier régulièrement que les vis...
- Página 37 Fitting Kit K602W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
- Página 38 Fitting Kit K602W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.
- Página 39 Fitting Kit K602W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
- Página 40 Fitting Kit K602W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til.
- Página 41 Fitting Kit K602W Trekk til justeringskruen med et moment på 5Nm / 3.7 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle føtter.
- Página 42 Fitting Kit K602W Monter gummifot (kommer med stativet) til foten. Forsikre om at gummifoten passer i hullene på foten på tativet. Montering Åpne eller fjern dekselet på fix point festet. Montering til KUN Ford Focus. Ta av festepunktdekslene ved å dreie plastskruen med den flathodede skrutrekkeren (1).
- Página 43 Fitting Kit K602W Velg settskruen og skru den inn i permanentfeste. A = Ford S-Max B = Ikke gjeldende hvis ikke underrettet C = Mitsubishi ASX / Outlander Sport / Ford Focus Må ikke strammes for hardt. Repeter for alle ender.
- Página 44 Fitting Kit K602W Plasser foten til stangen over settskruenene OBS: Montering til KUN Mitsubishi ASX. Gummiknotten skal legges på innsiden av taktrinnet, som vist. Skru til den røde delen. Enden med mutteren skal være opp.
- Página 45 Fitting Kit K602W Forsikre deg om at den røde delen er i posisjonen som vist på bildet når den skues til. Repeter for alle ender. Forsikre om at takstativet er sikkert festte til bilen. Bruk nøkkelen og sett på dekslene Advarsel: undersøk regelmessig at skruer er festet...
- Página 46 Fitting Kit K602W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
- Página 47 Fitting Kit K602W Smør låsene og juster skruer hvis nødvendig med jevne intervaller. Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...
- Página 48 Fitting Kit K602W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
- Página 49 Fitting Kit K602W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra.
- Página 50 Fitting Kit K602W Aperte parafuso de ajuste a 5Nm / 3.7 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
- Página 51 Fitting Kit K602W Ajuste a almofada de borracha (fornecida com as barras) à base do pé da barra. Certifique-se que a almofada encaixa correctamente na base do pé da barra. Montagem Abra ou retire as coberturas dos pontos de fixação no tejadilho do veículo.
- Página 52 Fitting Kit K602W Seleccione os parafusos fornecidos e enrosque no pontos de fixação do veículo. A = Ford S-Max B = Não aplicável a menos que avisado C = Mitsubishi ASX / Outlander Sport / Ford Focus Não aperte excessivamente.
- Página 53 Fitting Kit K602W Coloque o pé da barra de tejadilho sobre os parafusos. Atenção: Fixação para Mitsubishi ASX / Outlander Sport APENAS. O calço de borracha deve ficar metido dentro do estribo do tejadilho, como mostrado. Aperte a rosca plástica vermelha. O lado com a porca visivel deve estar virado para cima.
- Página 54 Fitting Kit K602W Certifique-se que a rosca plástica de cor vermelha está na posição demonstrada quando totalmente apertada. Repita operação para os quatro pontos de fixação do veículo. Certifique-se que a barra de tejadilho está fixa ao veículo de forma segura.
- Página 55 Fitting Kit K602W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
- Página 56 Fitting Kit K602W Transportar carga no tejadilho do veículo pode alterar o comportamento do mesmo. Tenha especial atenção para o efeito dos ventos laterais, mudanças de direcção e situações de travagem. Evite acelerações e desacelerações rápidas. Conduza com precaução. Note que a altura total do veículo aumenta quando são transportadas cargas verticais.
- Página 57 Fitting Kit K602W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают...
- Página 58 Fitting Kit K602W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на...
- Página 59 Fitting Kit K602W Затяните регулировочный винт до 5Nm / 3.7 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок...
- Página 60 Fitting Kit K602W Установите резиновые подкладки (предоставленные с поперечными балками) на ножки упоров багажника. Убедитесь что резиновая подкладка полностью смыкается с ножкой упора багажника Установка Откройте или снимите крышки со штатных мест установки багажника на автомобиле. Установка на Ford Focus.
- Página 61 Fitting Kit K602W Закрутите крепёжный винт в центральную резьбу каждого установочного места. A = Ford S-Max B = не применимо, за исключением случаев получения соответствующих указаний C = Mitsubishi ASX / Outlander Sport / Ford Focus Не прилагайте излишних усилий при...
- Página 62 Fitting Kit K602W Установите поперечную балку на крепёжные винты Внимание: Установка на Mitsubishi ASX. Резиновая подкладка должна плотно сидеть в выемке на кузове, как показано на рисунке. Плотно закрутите красную пластиковую регулировочную ручку. Деталь крепится гайкой наружу.
- Página 63 Fitting Kit K602W Когда красная ручка затянута, она должна находится в положении идентичном показанному на картинке Повторите на всех четырёх установочных местах Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и закрыть крышки багажника ВНИМАНИЕ! Регулярно проверяйте тугость...
- Página 64 Fitting Kit K602W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны...
- Página 65 Fitting Kit K602W Багажник с нагрузкой может повлиять на характеристики вашего автомобиля. Старайтесь вести ваш автомобиль аккуратно, не превышая скорость и избегая резких разгонов, торможений и поворотов. Помните что багажник с грузом влияет на высоту вашего автомобиля. Всё оборудование с установленными на...
- Página 66 Fitting Kit K602W ASX, 5dr SUV 10-+ (EU) -210mm 490mm 875mm 820mm -8 -1/4ths" 19 5/16ths" 34 7/16ths" 32 5/16ths" ASX, 5dr SUV Aug 10-+ (NZ) -210mm 490mm 875mm 820mm -8 -1/4ths" 19 5/16ths" 34 7/16ths" 32 5/16ths" ASX, 5dr SUV Aug 10-+ (AU)
- Página 67 Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.
- Página 68 Make a claim as soon as practicable by contacting the Whispbar dealer from whom you purchased the product, who will give you instructions on how to proceed. If you are unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, you should contact Yakima as soon as practicable at: Call: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au...
- Página 69 Yakima or the Whispbar dealer will be borne by you. Following receipt of the product and purchase invoice or receipt, Yakima or the Whispbar dealer must inspect the product to determine whether the claim falls within the warranty. If: 4.1 the claim falls within the warranty, Yakima will remedy any defects in materials or workmanship becoming apparent during the...
- Página 70 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
- Página 71 GARANTÍA LIMITADA DE POR VIDA SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS Contacte un vendedor, visite el sitio www.whispbar.com o llame al (888)925-4621De lunes a viernes, 7:00 AM a 5:00 PM, hora del Pacífico Esta garantía limitada de por vida cubre todos los productos y accesorios de marca Whispbar, fabricados por Yakima Products, Inc.
- Página 72 En Whispbar estamos orgullosos de garantizar que todos nuestros productos son diseñados, probados y fabricados de acuerdo con las normas de calidad más exigentes. Además, todos los productos Whispbar vendidos en la UE disponen de una garantía de 5 años para los materiales y la mano de obra.
- Página 73 Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
- Página 74 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
- Página 75 Whispbar 5 års garanti (EU) I Whispbar setter vi vår ære i å sørge for at alle produktene våre er konstruert, testet og produsert etter de høyeste kvalitetsstandardene. Alle Whispbar-produkter som selges i EU har dessuten 5 års garanti på materialer og utførelse.
- Página 76 A garantia da Whispbar, que abrange sistemas de transporte de cargas, caixas de tejadilho e acessórios produzidos pela Whispbar e vendidos com o nome comercial Whispbar, tem uma duração de cinco anos a partir da data de entrega do produto (sem defeitos a nível de material e acabamento) ao comprador final original.
- Página 77 I. Покрываемые гарантией продукты и область применения Компания Whispbar предоставляет гарантию на отсутствие дефектов материалов и качества изготовления производимых Whispbar и продаваемых с маркой Whispbar багажных систем, устанавливаемых на крыше багажников и аксессуаров на срок до 5 лет с момента поставки продукта первоначальному розничному покупателю.
