Control de iluminación
Módulo sensor 24 V AC/DC
i Para el montaje de las teclas no se requiere un adaptador de montaje.
Prestar atención a la marca TOP = arriba.
o
Colocar las teclas correctamente (figura 3) sobre el aparato y encajar con una ligera pre-
sión.
5 Anexo
5.1 Datos técnicos
Teclas
Tensión nominal
Intensidad de conmutación
LEDs
Tensión nominal
Consumo de corriente
Consumo de potencia
Conexión
monofilar
Temperatura ambiente
Temperatura de almacenamiento/ transporte
Clase de protección
5.2 Accesorios
Juego de teclas 1 fase, completo
Juego de teclas 2 fases, completo
Juego de teclas 3 fases, completo
Juego de teclas 4 fases, completo
Tecla 1 fase con símbolos
Tecla 2 fases con símbolos
Tecla 4 fases con símbolos, para botón 1 ó 4
Tecla 4 fases con símbolos, para botón 2 ó 3
Marco adaptador para CD 500
Estación de relés universal 8 fases
5.3 Garantía
La garantía es efectiva dentro del marco las disposiciones legales a través de un estableci-
miento especializado.
32568133
J0082538133

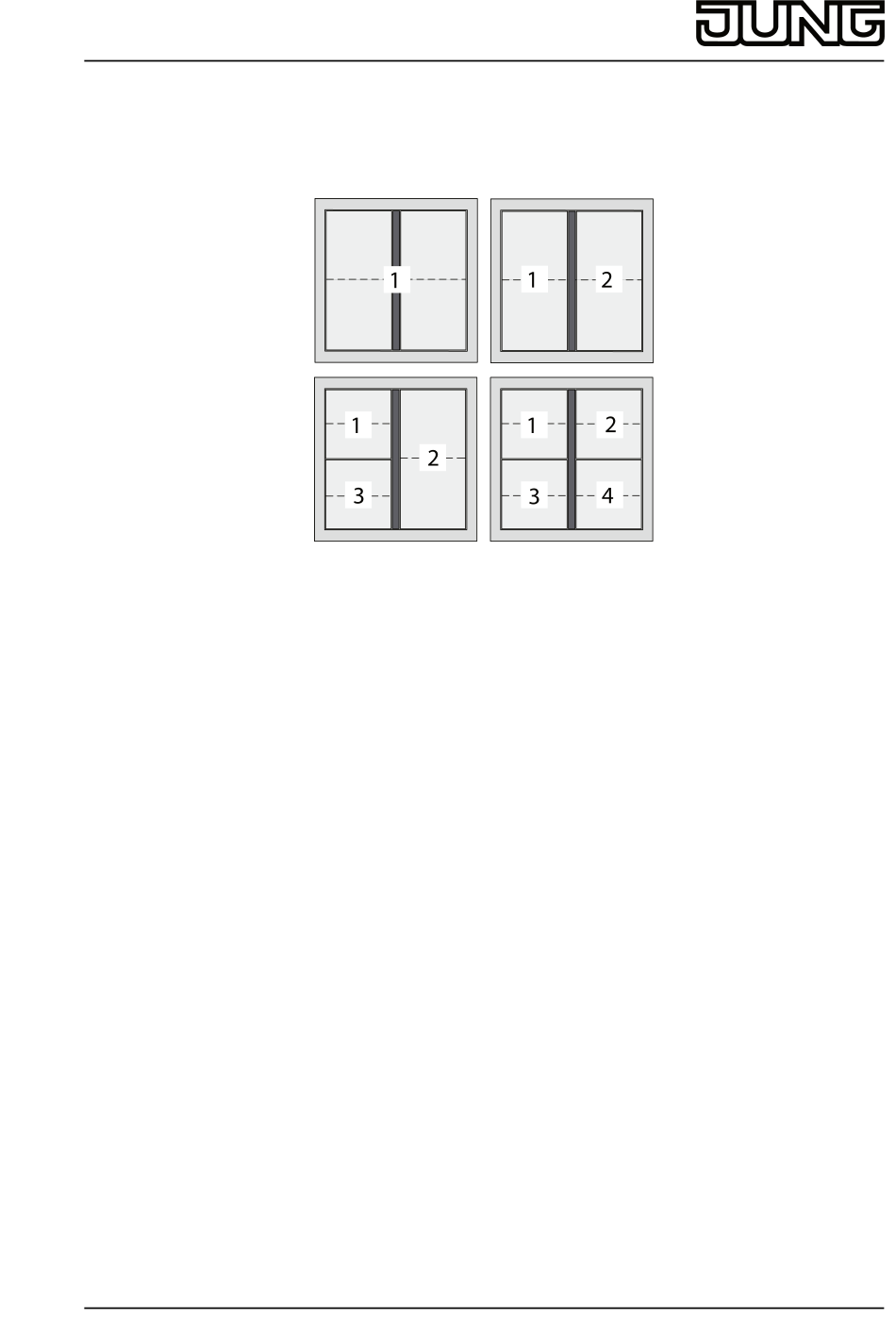

Figura 3: Asignación de teclas
4/5
AC/DC 24 V MBTS
máx. 20 mA
DC 24 V MBTS
aprox. 1 mA (por LED)
máx. 0,2 W
0,4 ... 0,8 mm
-5 ... +45 °C
-25 ... +70 °C
Núm. de art. ..401 TSA..
Núm. de art. ..402 TSA..
Núm. de art. ..403 TSA..
Núm. de art. ..404 TSA..
Núm. de art. ..401 TSAP..
Núm. de art. ..402 TSAP..
Núm. de art. ..404 TSAP..14
Núm. de art. ..404 TSAP..23
Núm. de art. CD 4 AR
Núm. de art. RS 8 REG HE
29.06.2015
III
