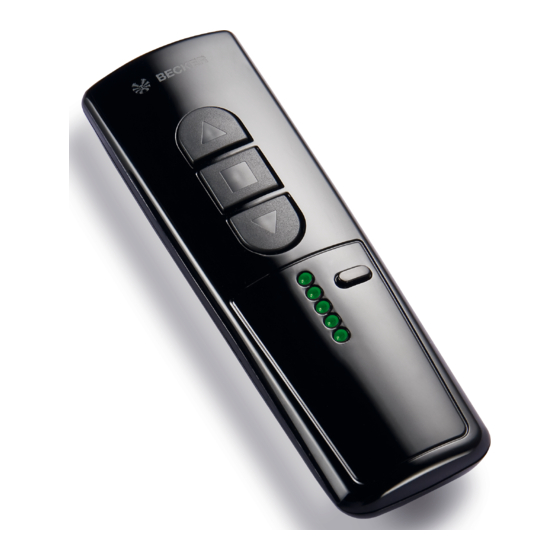

Centronic SunWindControl
SWC245-II
Instrucciones de montaje y de servicio
es
Emisor de 5 canales con control de viento
Información importante para:
• instaladores / • electricistas / • usuarios
Rogamos hacerlas llegar a quien corresponda!
El usuario debe guardar y conservar estas instrucciones.
4033 630 256 0 09/05/2017
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Publicidad
Manuales relacionados para Becker Centronic SunWindControl SWC245-II
Resumen de contenidos para Becker Centronic SunWindControl SWC245-II
- Página 1 Emisor de 5 canales con control de viento Información importante para: • instaladores / • electricistas / • usuarios Rogamos hacerlas llegar a quien corresponda! El usuario debe guardar y conservar estas instrucciones. 4033 630 256 0 09/05/2017 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
- Página 2 Índice Información general ................. 3 Garantía .................... 3 Indicaciones de seguridad ................ 4 Uso previsto .................... 5 Explicación de los indicadores y las teclas.......... 6 Funciones .................... 6 Ajustes de fábrica .................. 8 Programación del sistema de radio ............ 8 Montaje del soporte mural ............... 10 Cambio de la pila .................. 10 Limpieza .................... 10...
- Página 3 Información general Con este emisor puede controlar hasta 5 sistemas de protección solar, ya sea todos a la vez o individualmente a través de los canales asignados, y ajustar el valor umbral para el control de viento con ayuda del dispositivo de ajuste ad- junto.
- Página 4 Indicaciones de seguridad Indicaciones generales • ¡Conserve estas Instrucciones! • Empleo únicamente en locales secos. • Utilice únicamente piezas originales sin modificar del fabricante del sis- tema de mando. • Mantenga a los niños alejados de los elementos de mando. •...
- Página 5 Uso previsto El emisor descrito en las presentes instrucciones debe emplearse exclusiva- mente en interiores para la activación de automatismos y mandos inalámbri- cos compatibles con Centronic para sistemas de protección solar. Atención El regulador del valor umbral está equipado con una función relevante para la seguridad.
- Página 6 Explicación de los indicadores y las teclas 1. Dispositivo de ajuste 6. Tecla de selección de canal 2. Regulador del valor umbral de 7. Testigos de control de los canales viento 8. Tecla de programación 3. Tecla ENTRADA 9. Campo para rotulación 4.
- Página 7 Tecla de selección de canal Con la tecla de selección de canal pueden seleccionarse hasta 5 canales. El canal se indica mediante el encendido del testigo de control del canal corres- pondiente. Si se encienden simultáneamente todos los testigos de control de canal, puede programarse o suprimirse la orden central.
- Página 8 Regulador del valor umbral de viento (en combinación con un sensor apropiado del fabricante del control) Con este regulador se ajustan los valores umbral de viento (entre 2 m/s y 22 m/s aprox.). El valor umbral de viento puede ajustarse en 11 niveles. Al girar lentamente el regulador, los niveles se indican en forma de "clacs"...
- Página 9 1) Programación del emisor maestro a) Activar el modo de programación en el receptor Como “emisor maestro” se entiende el primer emisor pro- gramado en un receptor. Al contrario que los demás emiso- res programados, el emisor maestro permite, entre otras co- sas, ajustar las posiciones finales (en automatismos con re- ceptor de radio integrado) y programar o borrar otros emiso- res.
- Página 10 Montaje del soporte mural • Antes de proceder al montaje Soporte mural en la ubicación deseada, com- pruebe el perfecto funciona- miento del emisor y del recep- Placa de Desbloqueo fijación del tor. soporte mural • Fije el soporte a la pared con los dos tornillos adjuntos.
- Página 11 Datos técnicos Tensión nominal 3 V CC Tipo de pila CR 2430 Grado de protección IP 20 Temperatura ambiente admisible -10 a +55 °C Máxima potencia de emisión irradiada ≤ 25 mW Frecuencia de radio 868,3 MHz La cobertura máxima es de 25 m en y junto a un edificio y de 350 m en campo abierto.
- Página 12 Declaración de conformidad UE simplificada La firma Becker-Antriebe GmbH declara por la presente que este equipo ra- dioeléctrico cumple la Directiva 2014/53/UE. El texto completo de la declaración de conformidad está disponible en la si- guiente dirección de internet: www.becker-antriebe.com/ce...
